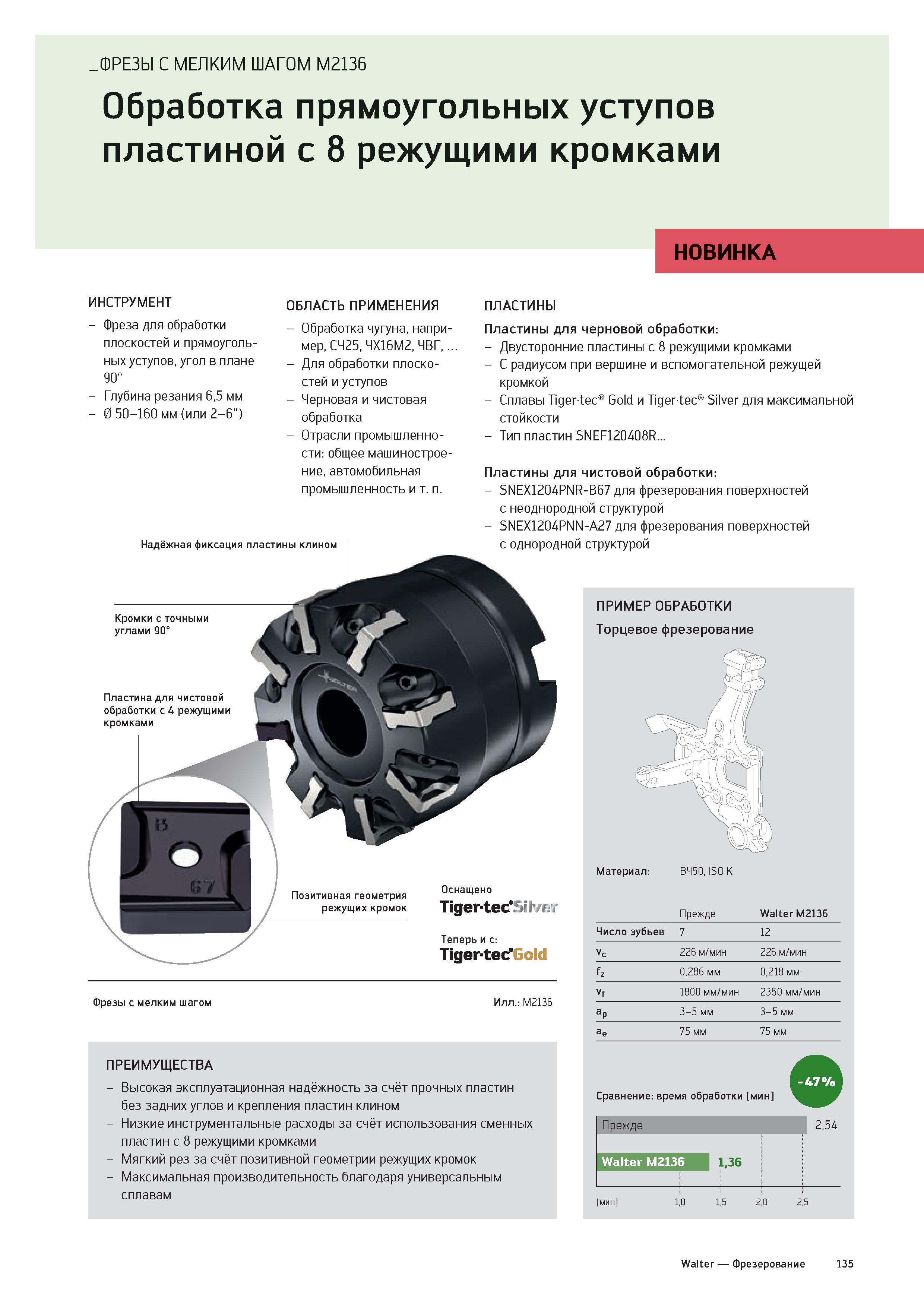

137 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.135

Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 135 0137 Lab2u

.ФРЕЗЫ С МЕЛКИМ ШАГОМ M2136 Обработка прямоугольных уступов пластиной с 8 режущими кромками НОВИНКА ИНСТРУМЕНТ - Фреза для обработки плоскостей и прямоугольных уступов, угол в плане 90° - Глубина резания 6,5 мм - 0 50-160 мм (или 2-6") ОБЛАСТЬ ПРИМЕНЕНИЯ - Обработка чугуна, например, СЧ25, ЧХ16М2, ЧВГ, .. - Для обработки плоскостей и уступов - Черновая и чистовая обработка - Отрасли промышленности: общее машиностроение, автомобильная промышленность и т. п. Надёжная фиксация пластины клином Кромки с точными углами 90° Пластина для чистовой обработки с 4 режущими кромками ПЛАСТИНЫ Пластины для черновой обработки: - Двусторонние пластины с 8 режущими кромками - С радиусом при вершине и вспомогательной режущей кромкой - Сплавы Tigertec Gold и Tigertec Silver для максимальной стойкости - Тип пластин SNEF120408R... Пластины для чистовой обработки: - SNEX1204PNR-B67 для фрезерования поверхностей с неоднородной структурой - SNEX1204PNN-A27 для фрезерования поверхностей с однородной структурой ПРИМЕР ОБРАБОТКИ Торцевое фрезерование Оснащено Tiger-tec .Vd/f;7 Теперь и с: Tiger-tecf Фрезы с мелким шагом Илл.: M2136 ПРЕИМУЩЕСТВА - Высокая эксплуатационная надёжность за счёт прочных пластин без задних углов и крепления пластин клином - Низкие инструментальные расходы за счёт использования сменных пластин с 8 режущими кромками - Мягкий рез за счёт позитивной геометрии режущих кромок - Максимальная производительность благодаря универсальным сплавам Материал: ВЧ50, ISO K Прежде Walter M2136 Число зубьев 7 12 vc 226 м/мин 226 м/мин fz 0,286 мм 0,218 мм vf 1800 мм/мин 2350 мм/мин ap 3-5 мм 3-5 мм ae 75 мм 75 мм Сравнение: время обработки мин Прежде 2,54 Walter M2136 1,36 мин Walter Фрезерование 135
