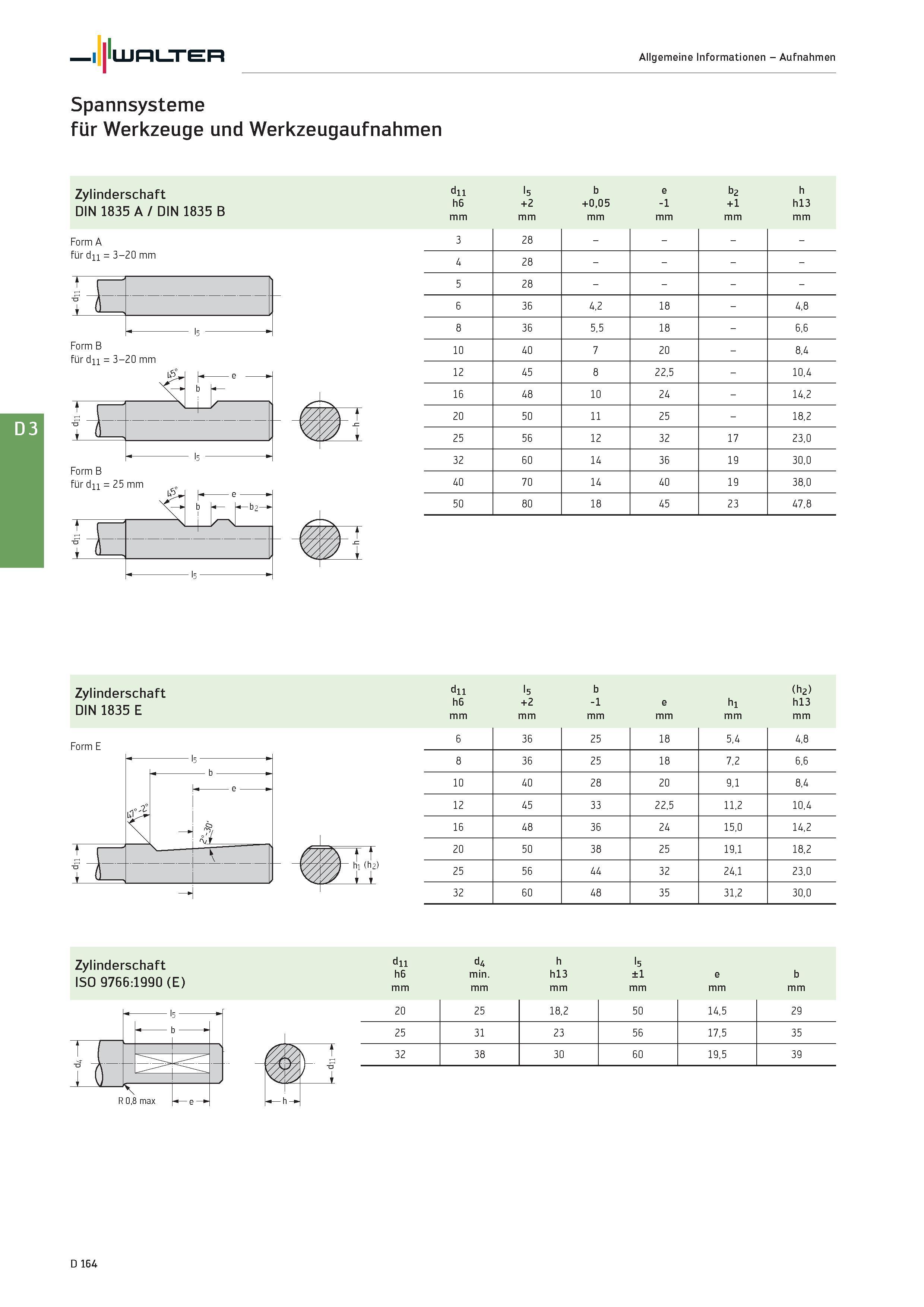

I Walter Allgemeine Informationen - Aufnahmen Spannsysteme für Werkzeuge und Werkzeugaufnahmen Zylinderschaft dii h6 l5 +2 b +0,05 e -1 b2 +1 h h13 DIN 1835 A / DIN 1835 B mm Form A für du = 3-20 mm t 1 r l5 " Form B für d11 = 3-20 mm 3 28 4 28 5 28 6 36 4,2 18 - 4,8 8 36 5,5 18 - 6,6 10 40 7 20 - 8,4 12 45 8 22,5 - 10,4 16 48 10 24 - 14,2 20 50 11 25 - 18,2 25 56 12 32 17 23,0 32 60 14 36 19 30,0 40 70 14 40 19 38,0 50 80 18 45 23 47,8 Zylinderschaft dii h6 l5 +2 b -i e hi (h2) hi3 DIN 1835 E mm Form E 6 36 25 18 5,4 4,8 8 36 25 18 7,2 6,6 10 40 28 20 9,1 8,4 12 45 33 22,5 11,2 10,4 16 48 36 24 15,0 14,2 20 50 38 25 19,1 18,2 25 56 44 32 24,1 23,0 32 60 48 35 31,2 30,0 Zylinderschaft ISO 9766:1990 (E) dii d4 h l5 h6 min. hi3 ±i e b mm 20 25 18,2 50 14,5 29 25 31 23 56 17,5 35 32 38 30 60 19,5 39 D 164
