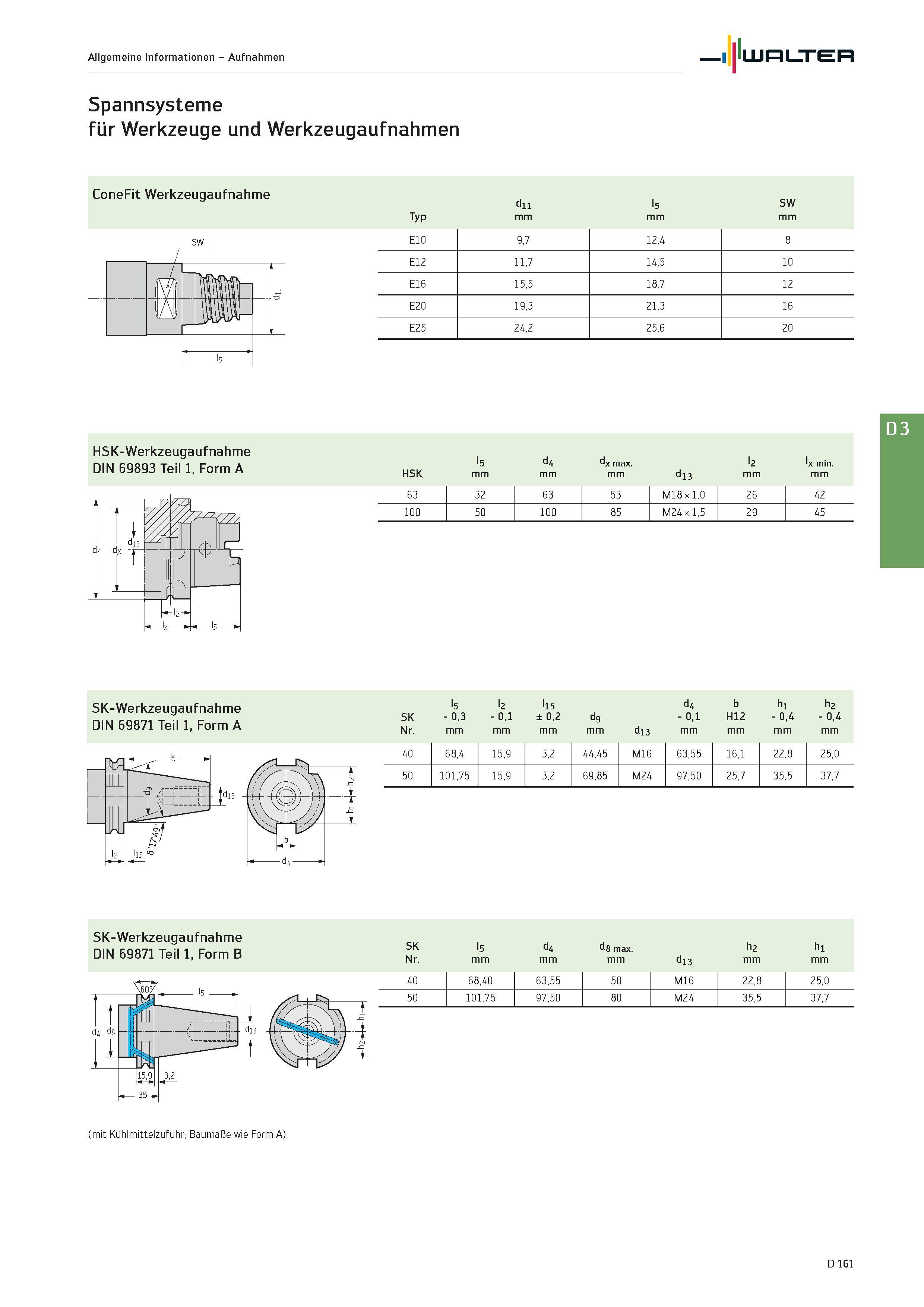

Allgemeine Informationen - Aufnahmen Walter Spannsysteme für Werkzeuge und Werkzeugaufnahmen ConeFit Werkzeugaufnahme dll l5 SW Typ mm E10 9,7 12,4 8 E12 11,7 14,5 10 E16 15,5 18,7 12 E20 19,3 21,3 16 E25 24,2 25,6 20 HSK-Werkzeugaufnahme DIN 69893 Teil 1, Form A l5 d4 dx max. l2 lx min. HSK mm d13 mm 63 32 63 53 M18 x 1,0 26 42 100 50 100 85 M24 x 1,5 29 45 SK-Werkzeugaufnahme DIN 69871 Teil 1, Form A l5 l2 l15 d4 b hi h2 SK - 0,3 - 0,1 ± 0,2 dg - 0,1 H12 - 0,4 - 0,4 Nr. mm di3 mm 40 68,4 15,9 3,2 44,45 M16 63,55 16,1 22,8 25,0 50 101,75 15,9 3,2 69,85 M24 97,50 25,7 35,5 37,7 SK-Werkzeugaufnahme DIN 69871 Teil 1, Form B It 1 /r T - di3 1 3,2 15,9 35 SK l5 d4 d8 max. h2 hi Nr. mm d13 mm 40 68,40 63,55 50 M16 22,8 25,0 50 101,75 97,50 80 M24 35,5 37,7 (mit Kühlmittelzufuhr; Baumaße wie Form A) SW D 161
