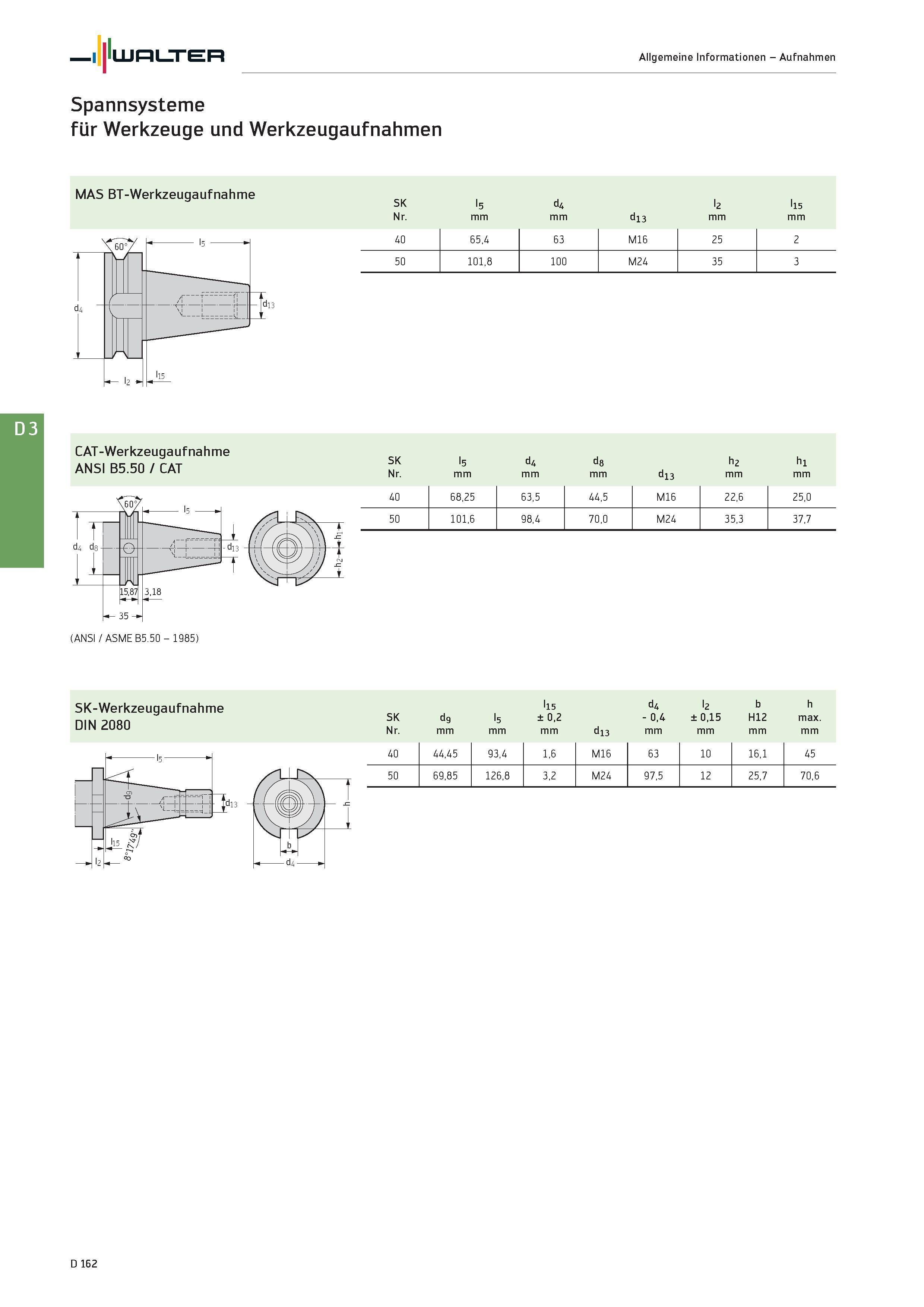

Walter Allgemeine Informationen - Aufnahmen Spannsysteme für Werkzeuge und Werkzeugaufnahmen MAS BT-Werkzeugaufnahme SK d4 l2 l15 Nr. mm d13 mm 40 65,4 63 M16 25 2 50 101,8 100 M24 35 3 D 3 CAT-Werkzeugaufnahme ANSI B5.50 / CAT Kr. SN l5 mm d4 mm d8 mm d13 h2 mm hl mm 40 68,25 63,5 44,5 M16 22,6 25,0 50 101,6 98,4 70,0 M24 35,3 37,7 SK-Werkzeugaufnahme DIN 2080 SK d9 l5 l15 ± 0,2 d4 - 0,4 l2 ± 0,15 b H12 h max. Nr. mm d13 mm 40 44,45 93,4 1,6 M16 63 10 16,1 45 50 69,85 126,8 3,2 M24 97,5 12 25,7 70,6 D 162
