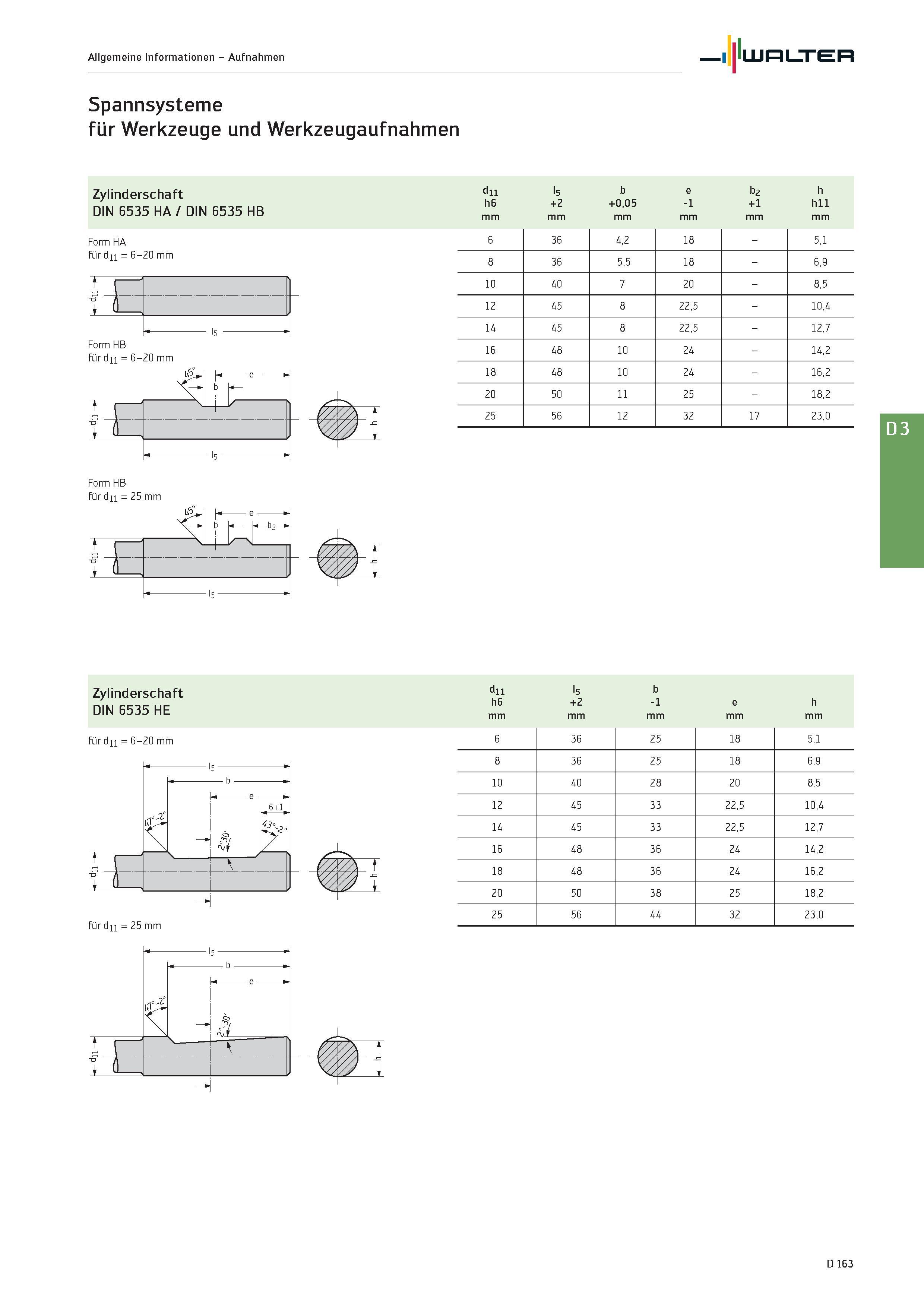

Allgemeine Informationen - Aufnahmen Walter Spannsysteme für Werkzeuge und Werkzeugaufnahmen Zylinderschaft d11 h6 l5 +2 b +0,05 e -1 b2 +1 h h11 DIN 6535 HA / DIN 6535 HB mm Form HA für du = 6-20 mm t t l5 Form HB für d11 = 6-20 mm 6 36 4,2 18 - 5,1 8 36 5,5 18 - 6,9 10 40 7 20 - 8,5 12 45 8 22,5 - 10,4 14 45 8 22,5 - 12,7 16 48 10 24 - 14,2 18 48 10 24 - 16,2 20 50 11 25 - 18,2 25 56 12 32 17 23,0 Form HB für d11 = 25 mm Zylinderschaft d11 h6 l5 +2 b -1 e h DIN 6535 HE mm für d11 = 6-20 mm für d11 = 25 mm 6 36 25 18 5,1 8 36 25 18 6,9 10 40 28 20 8,5 12 45 33 22,5 10,4 14 45 33 22,5 12,7 16 48 36 24 14,2 18 48 36 24 16,2 20 50 38 25 18,2 25 56 44 32 23,0 D 163
