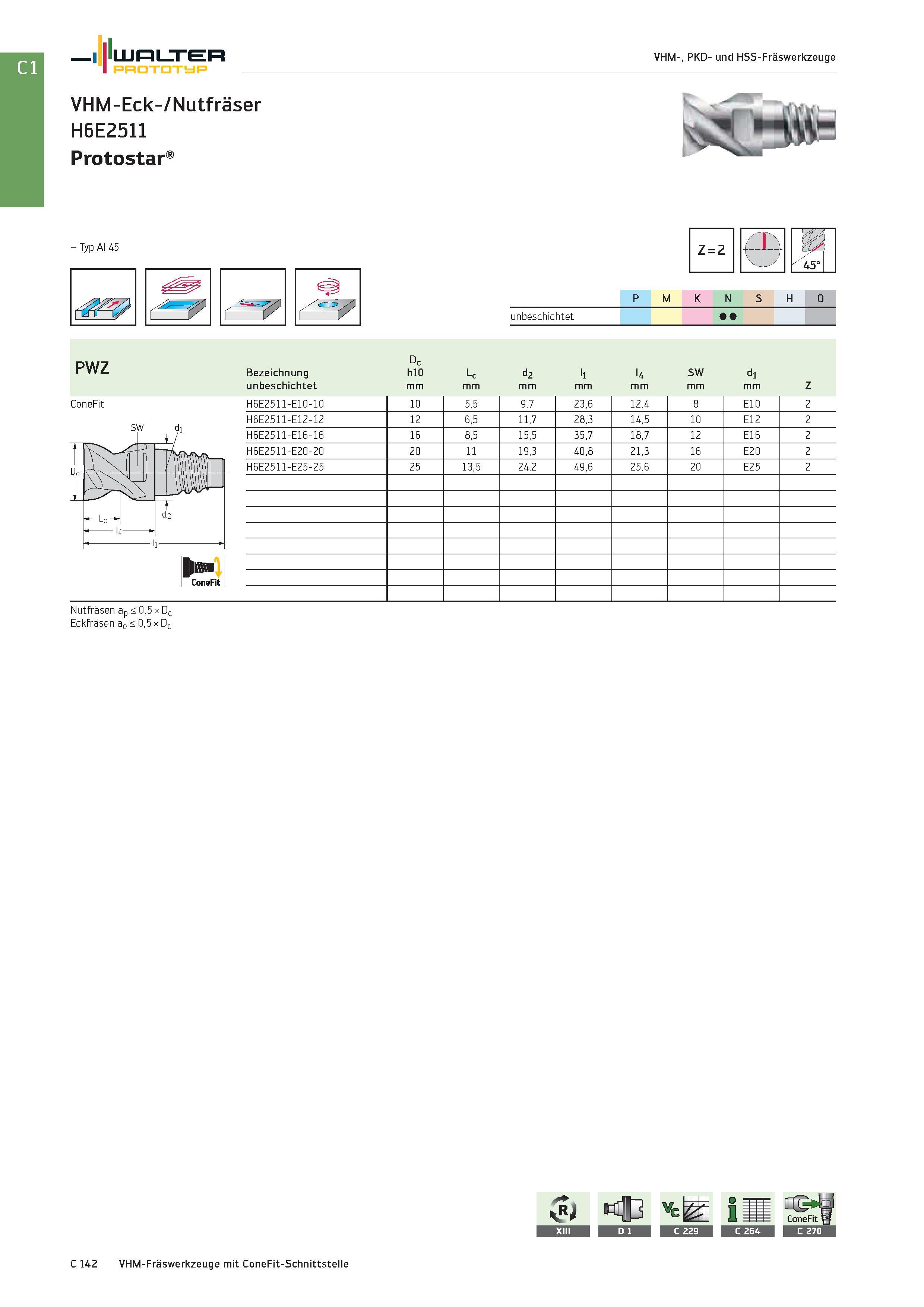

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H6E2511 Protostar - Typ Al 45 Z = 2 P M K N S H O unbeschichtet PWZ Bezeichnung Dc h10 Lc d2 l1 l4 SW d1 unbeschichtet mm Z ConeFit l MW H6E2511-E10-10 10 5,5 9,7 23,6 12,4 8 E10 2 H6E2511-E12-12 12 6,5 11,7 28,3 14,5 10 E12 2 H6E2511-E16-16 16 8,5 15,5 35,7 18,7 12 E16 2 H6E2511-E20-20 20 11 19,3 40,8 21,3 16 E20 2 H6E2511-E25-25 25 13,5 24,2 49,6 25,6 20 E25 2 Eckfräsen aP < 0,5 x Dr C 142 VHM-Fräswerkzeuge mit ConeFit-Schnittstelle Nutfräsen ap < 0,5 x D c
