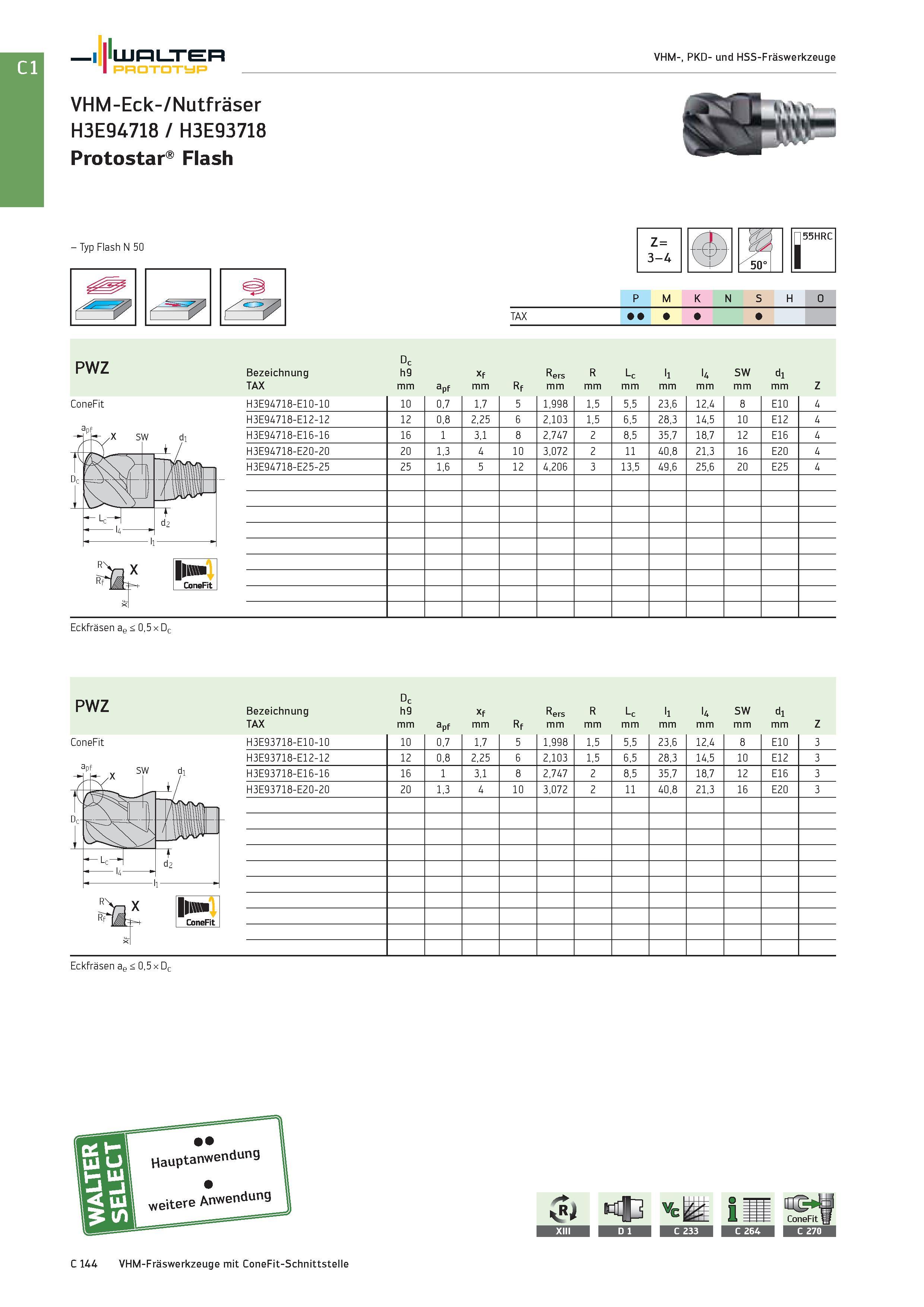

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H3E94718 / H3E93718 Protostar Flash - Typ Flash N 50 Z = 3-4 55HRC P M K N S H O TAX PWZ ConeFit Bezeichnung TAX Dc h9 mm apf Xf mm Rf Rers mm R mm ll mm l4 mm SW mm dl mm H3E94718-E10-10 10 0,7 1,7 5 1,998 1,5 5,5 23,6 12,4 8 E10 4 H3E94718-E12-12 12 0,8 2,25 6 2,103 1,5 6,5 28,3 14,5 10 E12 4 H3E94718-E16-16 16 1 3,1 8 2,747 2 8,5 35,7 18,7 12 E16 4 H3E94718-E20-20 20 1,3 4 10 3,072 2 11 40,8 21,3 16 E20 4 H3E94718-E25-25 25 1,6 5 12 4,206 3 13,5 49,6 25,6 20 E25 4 Eckfräsen ae < 0,5 x Dc PWZ ConeFit Bezeichnung TAX Dc h9 mm apf Xf mm Rf Rers mm R mm ll mm l4 mm SW mm dl mm H3E93718-E10-10 10 0,7 1,7 5 1,998 1,5 5,5 23,6 12,4 8 E10 3 H3E93718-E12-12 12 0,8 2,25 6 2,103 1,5 6,5 28,3 14,5 10 E12 3 H3E93718-E16-16 16 1 3,1 8 2,747 2 8,5 35,7 18,7 12 E16 3 H3E93718-E20-20 20 1,3 4 10 3,072 2 11 40,8 21,3 16 E20 3 Eckfräsen ae < 0,5 x Dc C 144 VHM-Fräswerkzeuge mit ConeFit-Schnittstelle L c Z mm L c Z mm
