1851 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C139

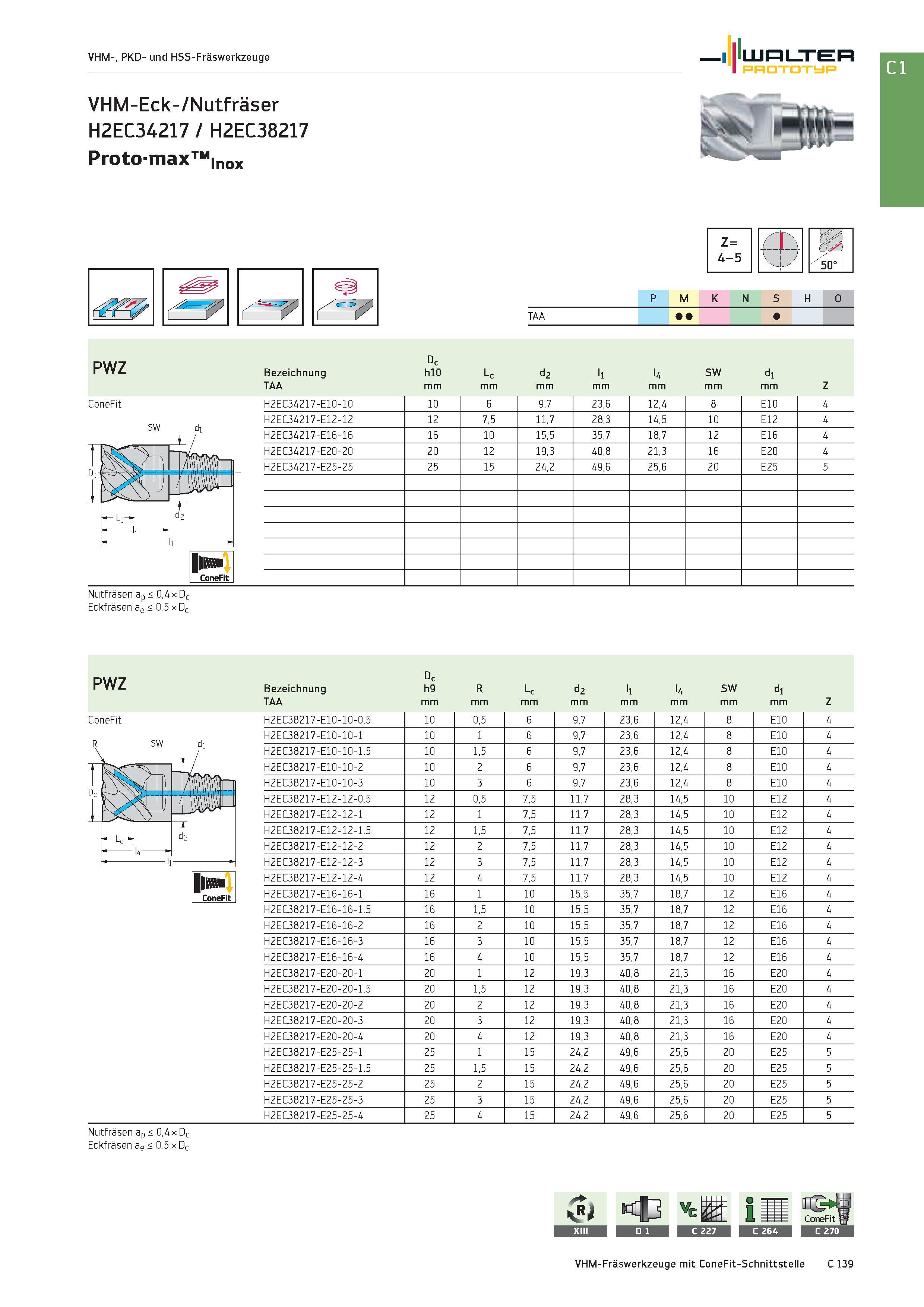

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C139 1851 DEU Lab2u VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H2EC34217 / H2EC38217 Proto-max nox I llURLTER Prototyp Z= 4-5 ConeFit P M K N S H O TAA PWZ Bezeichnung Dc h10 Lc d2 l1 l4 SW d1 TAA mm Z H2EC34217-E10-10 10 6 9,7 23,6 12,4 8 E10 4 H2EC34217-E12-12 12 7,5 11,7 28,3 14,5 10 E12 4 H2EC34217-E16-16 16 10 15,5 35,7 18,7 12 E16 4 H2EC34217-E20-20 20 12 19,3 40,8 21,3 16 E20 4 H2EC34217-E25-25 25 15 24,2 49,6 25,6 20 E25 5 Eckfräsen aP < 0,5 x Dr PWZ ConeFit Bezeichnung h9 R Lc d2 l1 U SW d1 TAA mm Z H2EC38217-E10-10-0.5 10 0,5 6 9,7 23,6 12,4 8 E10 4 H2EC38217-E10-10-1 10 1 6 9,7 23,6 12,4 8 E10 4 H2EC38217-E10-10-1.5 10 1,5 6 9,7 23,6 12,4 8 E10 4 H2EC38217-E10-10-2 10 2 6 9,7 23,6 12,4 8 E10 4 H2EC38217-E10-10-3 10 3 6 9,7 23,6 12,4 8 E10 4 H2EC38217-E12-12-0.5 12 0,5 7,5 11,7 28,3 14,5 10 E12 4 H2EC38217-E12-12-1 12 1 7,5 11,7 28,3 14,5 10 E12 4 H2EC38217-E12-12-1.5 12 1,5 7,5 11,7 28,3 14,5 10 E12 4 H2EC38217-E12-12-2 12 2 7,5 11,7 28,3 14,5 10 E12 4 H2EC38217-E12-12-3 12 3 7,5 11,7 28,3 14,5 10 E12 4 H2EC38217-E12-12-4 12 4 7,5 11,7 28,3 14,5 10 E12 4 H2EC38217-E16-16-1 16 1 10 15,5 35,7 18,7 12 E16 4 H2EC38217-E16-16-1.5 16 1,5 10 15,5 35,7 18,7 12 E16 4 H2EC38217-E16-16-2 16 2 10 15,5 35,7 18,7 12 E16 4 H2EC38217-E16-16-3 16 3 10 15,5 35,7 18,7 12 E16 4 H2EC38217-E16-16-4 16 4 10 15,5 35,7 18,7 12 E16 4 H2EC38217-E20-20-1 20 1 12 19,3 40,8 21,3 16 E20 4 H2EC38217-E20-20-1.5 20 1,5 12 19,3 40,8 21,3 16 E20 4 H2EC38217-E20-20-2 20 2 12 19,3 40,8 21,3 16 E20 4 H2EC38217-E20-20-3 20 3 12 19,3 40,8 21,3 16 E20 4 H2EC38217-E20-20-4 20 4 12 19,3 40,8 21,3 16 E20 4 H2EC38217-E25-25-1 25 1 15 24,2 49,6 25,6 20 E25 5 H2EC38217-E25-25-1.5 25 1,5 15 24,2 49,6 25,6 20 E25 5 H2EC38217-E25-25-2 25 2 15 24,2 49,6 25,6 20 E25 5 H2EC38217-E25-25-3 25 3 15 24,2 49,6 25,6 20 E25 5 H2EC38217-E25-25-4 25 4 15 24,2 49,6 25,6 20 E25 5 Eckfräsen ae < 0,5 x Dc VHM-Fräswerkzeuge mit ConeFit-Schnittstelle C 139 D c Nutfräsen ap < 0,4 x D
