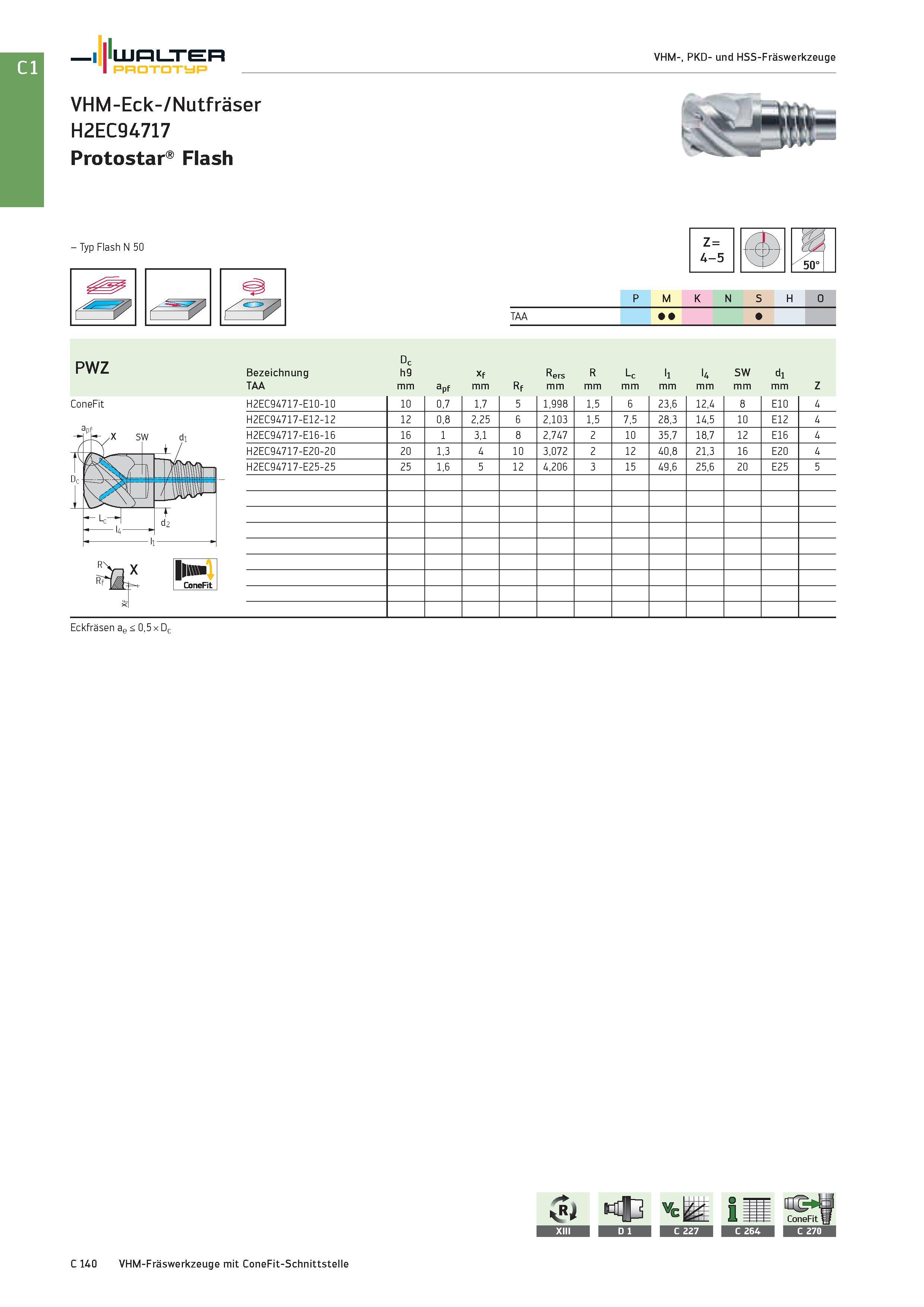

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H2EC94717 Protostar Flash - Typ Flash N 50 Z = 4-5 P M K N S H O TAA PWZ ConeFit Bezeichnung TAA Dc h9 mm apf xf mm Rf Rers mm R mm l1 mm l4 mm SW mm d1 mm H2EC94717-E10-10 10 0,7 1,7 5 1,998 1,5 6 23,6 12,4 8 E10 4 H2EC94717-E12-12 12 0,8 2,25 6 2,103 1,5 7,5 28,3 14,5 10 E12 4 H2EC94717-E16-16 16 1 3,1 8 2,747 2 10 35,7 18,7 12 E16 4 H2EC94717-E20-20 20 1,3 4 10 3,072 2 12 40,8 21,3 16 E20 4 H2EC94717-E25-25 25 1,6 5 12 4,206 3 15 49,6 25,6 20 E25 5 Eckfräsen ae < 0,5 x Dc L c Z mm C 140 VHM-Fräswerkzeuge mit ConeFit-Schnittstelle
