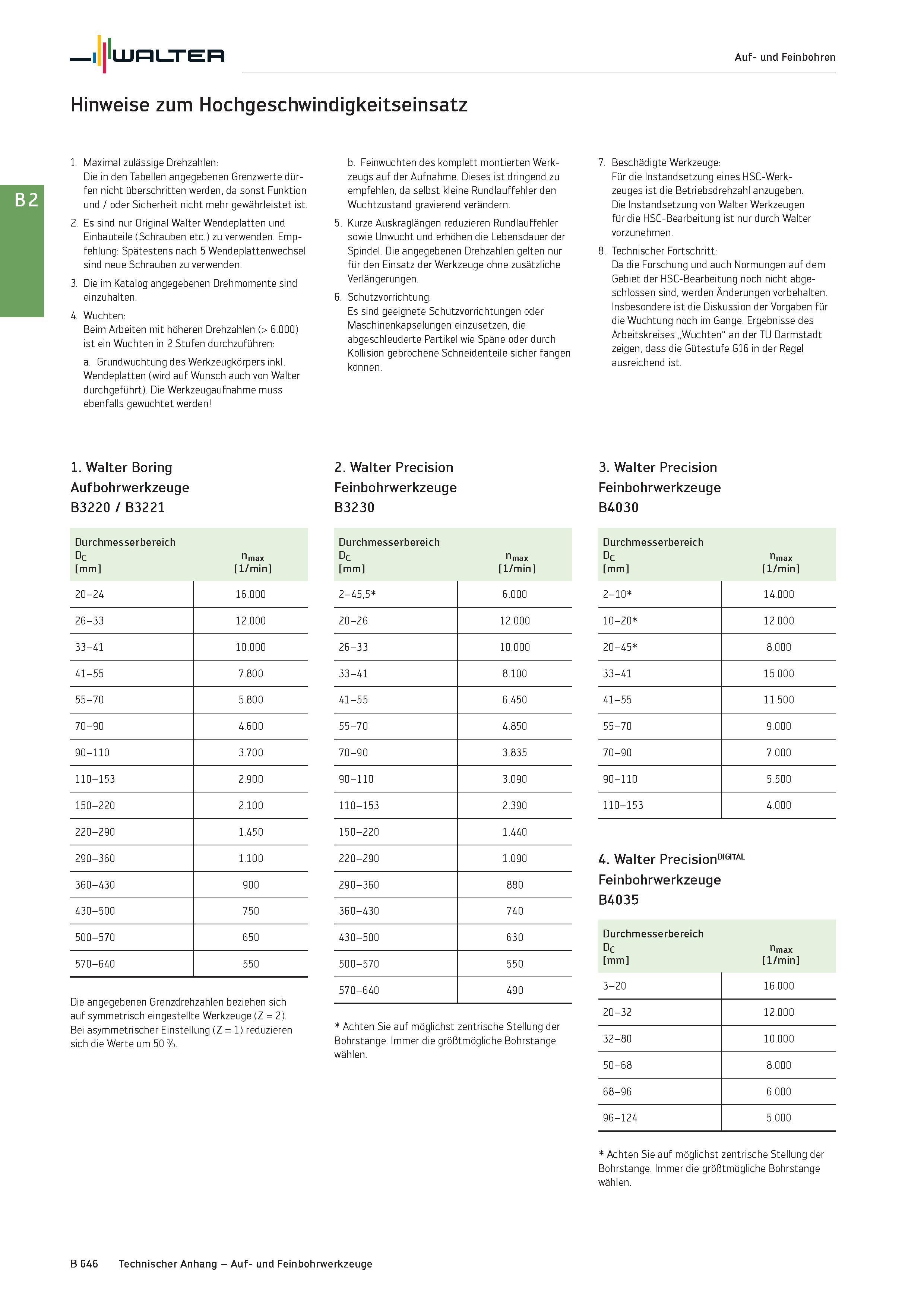

I Walter Auf- und Feinbohren Hinweise zum Hochgeschwindigkeitseinsatz 1. Maximal zulässige Drehzahlen: Die in den Tabellen angegebenen Grenzwerte dürfen nicht überschritten werden, da sonst Funktion und / oder Sicherheit nicht mehr gewährleistet ist. 2. Es sind nur Original Walter Wendeplatten und Einbauteile (Schrauben etc.) zu verwenden. Empfehlung: Spätestens nach 5 Wendeplattenwechsel sind neue Schrauben zu verwenden. 3. Die im Katalog angegebenen Drehmomente sind einzuhalten. 4. Wuchten: Beim Arbeiten mit höheren Drehzahlen (> 6.000) ist ein Wuchten in 2 Stufen durchzuführen: a. Grundwuchtung des Werkzeugkörpers inkl. Wendeplatten (wird auf Wunsch auch von Walter durchgeführt). Die Werkzeugaufnahme muss ebenfalls gewuchtet werden1 b. Feinwuchten des komplett montierten Werkzeugs auf der Aufnahme. Dieses ist dringend zu empfehlen, da selbst kleine Rundlauffehler den Wuchtzustand gravierend verändern. 5. Kurze Auskraglängen reduzieren Rundlauffehler sowie Unwucht und erhöhen die Lebensdauer der Spindel. Die angegebenen Drehzahlen gelten nur für den Einsatz der Werkzeuge ohne zusätzliche Verlängerungen. 6. Schutzvorrichtung: Es sind geeignete Schutzvorrichtungen oder Maschinenkapselungen einzusetzen, die abgeschleuderte Partikel wie Späne oder durch Kollision gebrochene Schneidenteile sicher fangen können. 7. Beschädigte Werkzeuge: Für die Instandsetzung eines HSC-Werk-zeuges ist die Betriebsdrehzahl anzugeben. Die Instandsetzung von Walter Werkzeugen für die HSC-Bearbeitung ist nur durch Walter vorzunehmen. 8. Technischer Fortschritt: Da die Forschung und auch Normungen auf dem Gebiet der HSC-Bearbeitung noch nicht abgeschlossen sind, werden Änderungen Vorbehalten. Insbesondere ist die Diskussion der Vorgaben für die Wuchtung noch im Gange. Ergebnisse des Arbeitskreises „Wuchten“ an der TU Darmstadt zeigen, dass die Gütestufe Gi6 in der Regel ausreichend ist. 1. Walter Boring Aufbohrwerkzeuge B3220 / B3221 2. Walter Precision Feinbohrwerkzeuge B3230 3. Walter Precision Feinbohrwerkzeuge B4030 Durchmesserbereich Durchmesserbereich Durchmesserbereich DC nmax DC nmax DC nmax mm 1/min mm 1/min mm 1/min 20-24 16.000 2-45,5 6.000 2-10 14.000 26-33 12.000 20-26 12.000 10-20 12.000 33-41 10.000 26-33 10.000 20-45 8.000 41-55 7.800 33-41 8.100 33-41 15.000 55-70 5.800 41-55 6.450 41-55 11.500 70-90 4.600 55-70 4.850 55-70 9.000 90-110 3.700 70-90 3.835 70-90 7.000 110-153 2.900 90-110 3.090 90-110 5.500 150-220 2.100 110-153 2.390 110-153 4.000 220-290 1.450 150-220 1.440 IGITAL 290-360 1.100 220-290 1 090 4. Walter PrecisionD 360-430 900 290-360 880 Feinbohrwerkzeuge 430-500 750 360-430 B4035 740 nmax 1/min 500-570 650 430-500 630 Durchmesserbereich DC 570-640 550 500-570 550 mm 570-640 490 3-20 16.000 auf symmetrisch eingestellte Werkzeuge (Z = 2). Bei asymmetrischer Einstellung (Z = 1) reduzieren Achten Sie auf möglichst sich die Werte um 50 %. Bohrstange. mmer die größ wählen. 20-32 12.000 tmögliche Bohrstange 32-80 10.000 50-68 8.000 68-96 6.000 96-124 5.000 Achten Sie auf möglichst zentrische Stellung der Bohrstange. Immer die größtmögliche Bohrstange wählen. B 646 Technischer Anhang - Auf- und Feinbohrwerkzeuge
