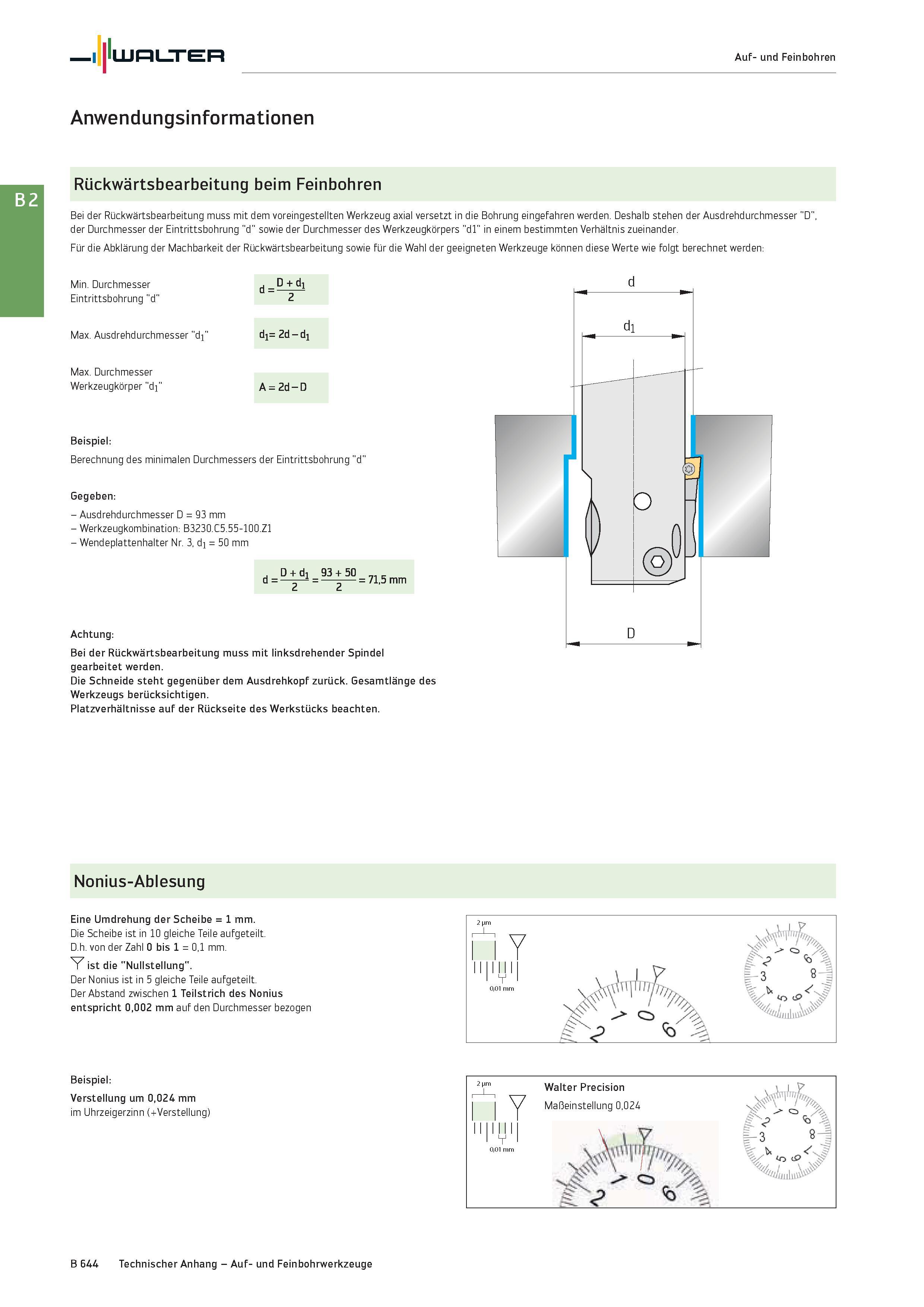

Walter Auf- und Feinbohren Anwendungsinformationen Rückwärtsbearbeitung beim Feinbohren Bei der Rückwärtsbearbeitung muss mit dem voreingestellten Werkzeug axial versetzt in die Bohrung eingefahren werden. Deshalb stehen der Ausdrehdurchmesser "D", der Durchmesser der Eintrittsbohrung "d" sowie der Durchmesser des Werkzeugkörpers "d1" in einem bestimmten Verhältnis zueinander. Für die Abklärung der Machbarkeit der Rückwärtsbearbeitung sowie für die Wahl der geeigneten Werkzeuge können diese Werte wie folgt berechnet werden: Min. Durchmesser Eintrittsbohrung "d" Max. Ausdrehdurchmesser "d1" Max. Durchmesser Werkzeugkörper "d1" d1= 2d-dj A = 2d - D d Beispiel: Berechnung des minimalen Durchmessers der Eintrittsbohrung "d" Gegeben: - Ausdrehdurchmesser D = 93 mm - Werkzeugkombination: B3230.C5.55-100.Z1 - Wendeplattenhalter Nr. 3, di = 50 mm , D + di 93 + 50 d = = - = 71,5 mm di \ ( () o \) Achtung: Bei der Rückwärtsbearbeitung muss mit linksdrehender Spindel gearbeitet werden. Die Schneide steht gegenüber dem Ausdrehkopf zurück. Gesamtlänge des Werkzeugs berücksichtigen. Platzverhältnisse auf der Rückseite des Werkstücks beachten. D Nonius-Ablesung Eine Umdrehung der Scheibe = 1 mm. Die Scheibe ist in 10 gleiche Teile aufgeteilt. D.h. von der Zahl 0 bis 1 = 0,1 mm. Y ist die "Nullstellung". Der Nonius ist in 5 gleiche Teile aufgeteilt. Der Abstand zwischen 1 Teilstrich des Nonius entspricht 0,002 mm auf den Durchmesser bezogen Beispiel: Verstellung um 0,024 mm im Uhrzeigerzinn (+Verstellung) Y 11111111 I v Walter Precision Maßeinstellung 0,024 0,01 mm B 644 Technischer Anhang - Auf- und Feinbohrwerkzeuge
