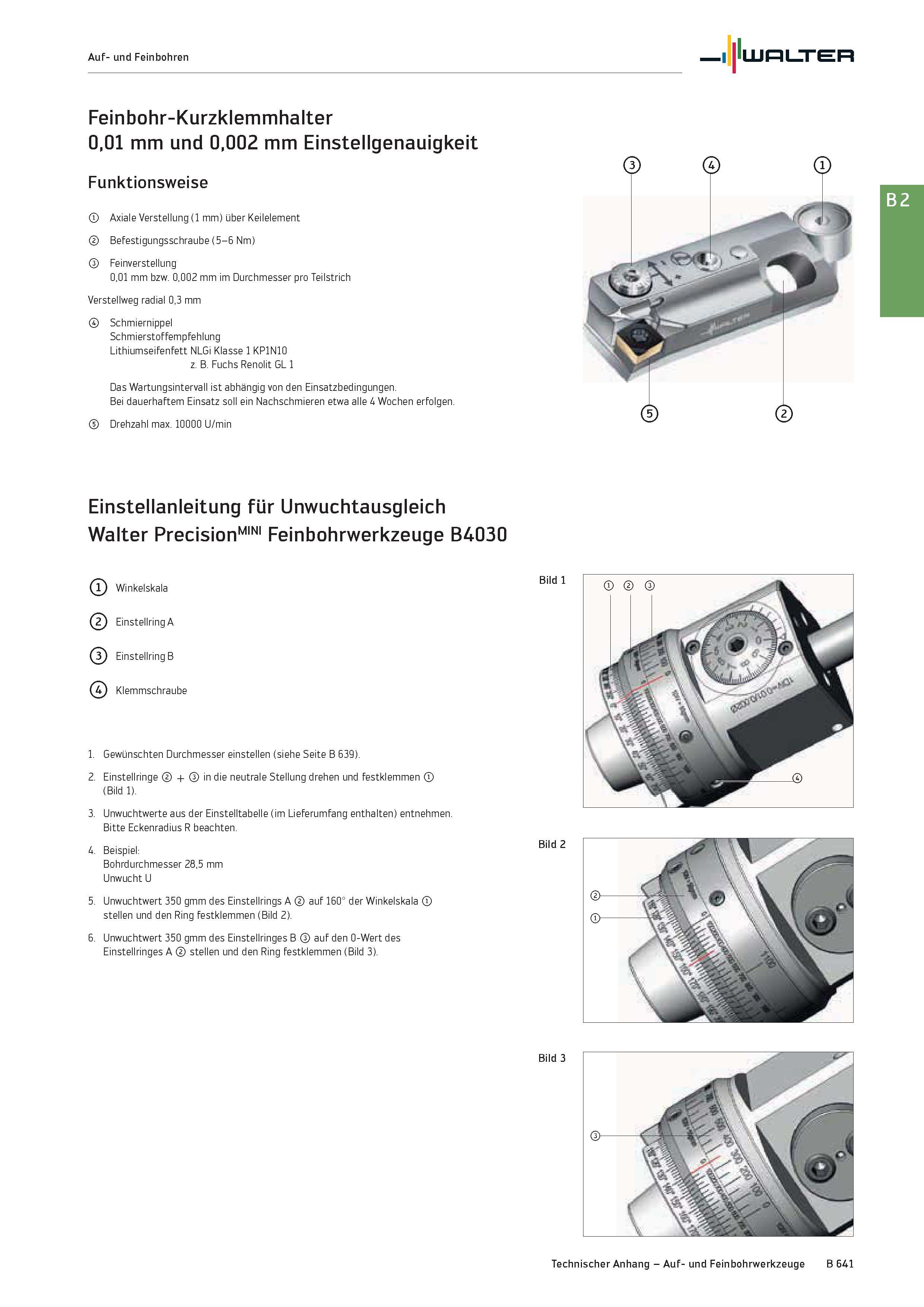

Auf- und Feinbohren Walter Feinbohr-Kurzklemmhalter 0,01 mm und 0,002 mm Einstellgenauigkeit Funktionsweise Axiale Verstellung (1 mm) über Keilelement Befestigungsschraube (5-6 Nm) Feinverstellung 0,01 mm bzw. 0,002 mm im Durchmesser pro Teilstrich Verstellweg radial 0,3 mm Schmiernippel Schmierstoffempfehlung Lithiumseifenfett NLGi Klasse 1 KP1N10 z. B. Fuchs Renolit GL 1 Das Wartungsintervall ist abhängig von den Einsatzbedingungen. Bei dauerhaftem Einsatz soll ein Nachschmieren etwa alle 4 Wochen erfolgen. Drehzahl max. 10000 U/min Einstellanleitung für Unwuchtausgleich Walter PrecisionMINI Feinbohrwerkzeuge B4030 Winkelskala Einstellring A Einstellring B Klemmschraube Bild 1 1. Gewünschten Durchmesser einstellen (siehe Seite B 639). 2. Einstellringe + in die neutrale Stellung drehen und festklemmen (Bild 1). 3. Unwuchtwerte aus der Einstelltabelle (im Lieferumfang enthalten) entnehmen. Bitte Eckenradius R beachten. 4. Beispiel: Bohrdurchmesser 28,5 mm Unwucht U 5. Unwuchtwert 350 gmm des Einstellrings A auf 160° der Winkelskala stellen und den Ring festklemmen (Bild 2). 6. Unwuchtwert 350 gmm des Einstellringes B auf den 0-Wert des Einstellringes A stellen und den Ring festklemmen (Bild 3). Bild 2 Bild 3 Technischer Anhang - Auf- und Feinbohrwerkzeuge B 641
