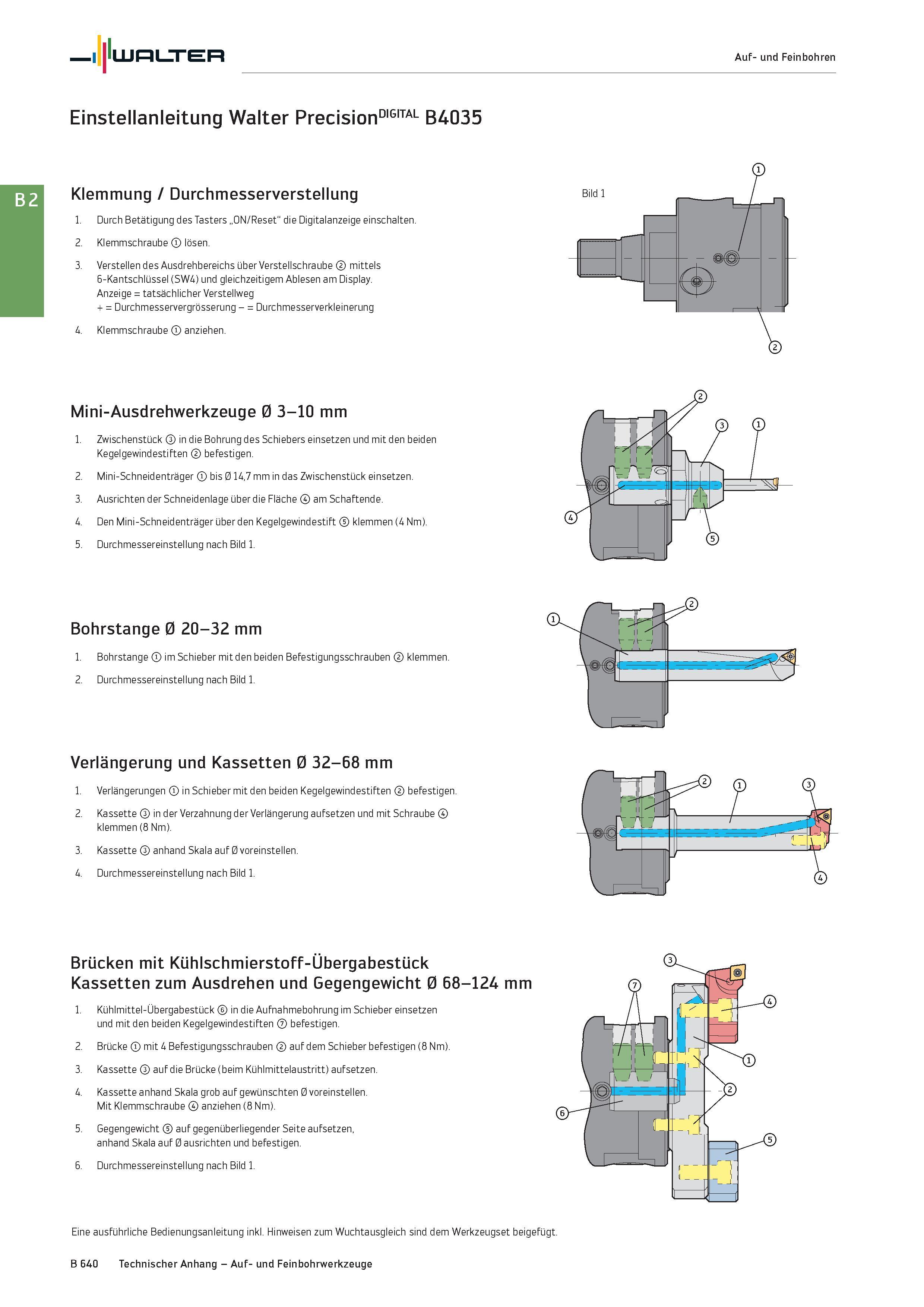

Walter Auf- und Feinbohren Einstellanleitung Walter PrecisionDIGITAL B4035 Klemmung / Durchmesserverstellung 1. Durch Betätigung des Tasters „ON/Reset“ die Digitalanzeige einschalten. 2. Klemmschraube lösen. 3. Verstellen des Ausdrehbereichs über Verstellschraube mittels 6-Kantschlüssel (SW4) und gleichzeitigem Ablesen am Display. Anzeige = tatsächlicher Verstellweg + = Durchmesservergrösserung - = Durchmesserverkleinerung 4. Klemmschraube anziehen. Mini-Ausdrehwerkzeuge 0 3-10 mm 1. Zwischenstück in die Bohrung des Schiebers einsetzen und mit den beiden Kegelgewindestiften befestigen. 2. Mini-Schneidenträger bis 0 14,7 mm in das Zwischenstück einsetzen. 3. Ausrichten der Schneidenlage über die Fläche am Schaftende. 4. Den Mini-Schneidenträger über den Kegelgewindestift klemmen (4 Nm). 5. Durchmessereinstellung nach Bild 1. Bohrstange 0 20-32 mm 1. Bohrstange im Schieber mit den beiden Befestigungsschrauben klemmen. 2. Durchmessereinstellung nach Bild 1. Verlängerung und Kassetten 0 32-68 mm 1. Verlängerungen in Schieber mit den beiden Kegelgewindestiften befestigen. 2. Kassette in der Verzahnung der Verlängerung aufsetzen und mit Schraube klemmen (8 Nm). 3. Kassette anhand Skala auf 0 voreinstellen. 4. Durchmessereinstellung nach Bild 1. Brücken mit Kühlschmierstoff-Übergabestück Kassetten zum Ausdrehen und Gegengewicht 0 68-124 mm 1. Kühlmittel-Übergabestück in die Aufnahmebohrung im Schieber einsetzen und mit den beiden Kegelgewindestiften befestigen. 2. Brücke mit 4 Befestigungsschrauben auf dem Schieber befestigen (8 Nm). 3. Kassette auf die Brücke (beim Kühlmittelaustritt) aufsetzen. 4. Kassette anhand Skala grob auf gewünschten 0 voreinstellen. Mit Klemmschraube anziehen (8 Nm). 5. Gegengewicht auf gegenüberliegender Seite aufsetzen, anhand Skala auf 0 ausrichten und befestigen. 6. Durchmessereinstellung nach Bild 1. Eine ausführliche Bedienungsanleitung inkl. Hinweisen zum Wuchtausgleich sind dem Werkzeugset beigefügt. B 640 Technischer Anhang - Auf- und Feinbohrwerkzeuge
