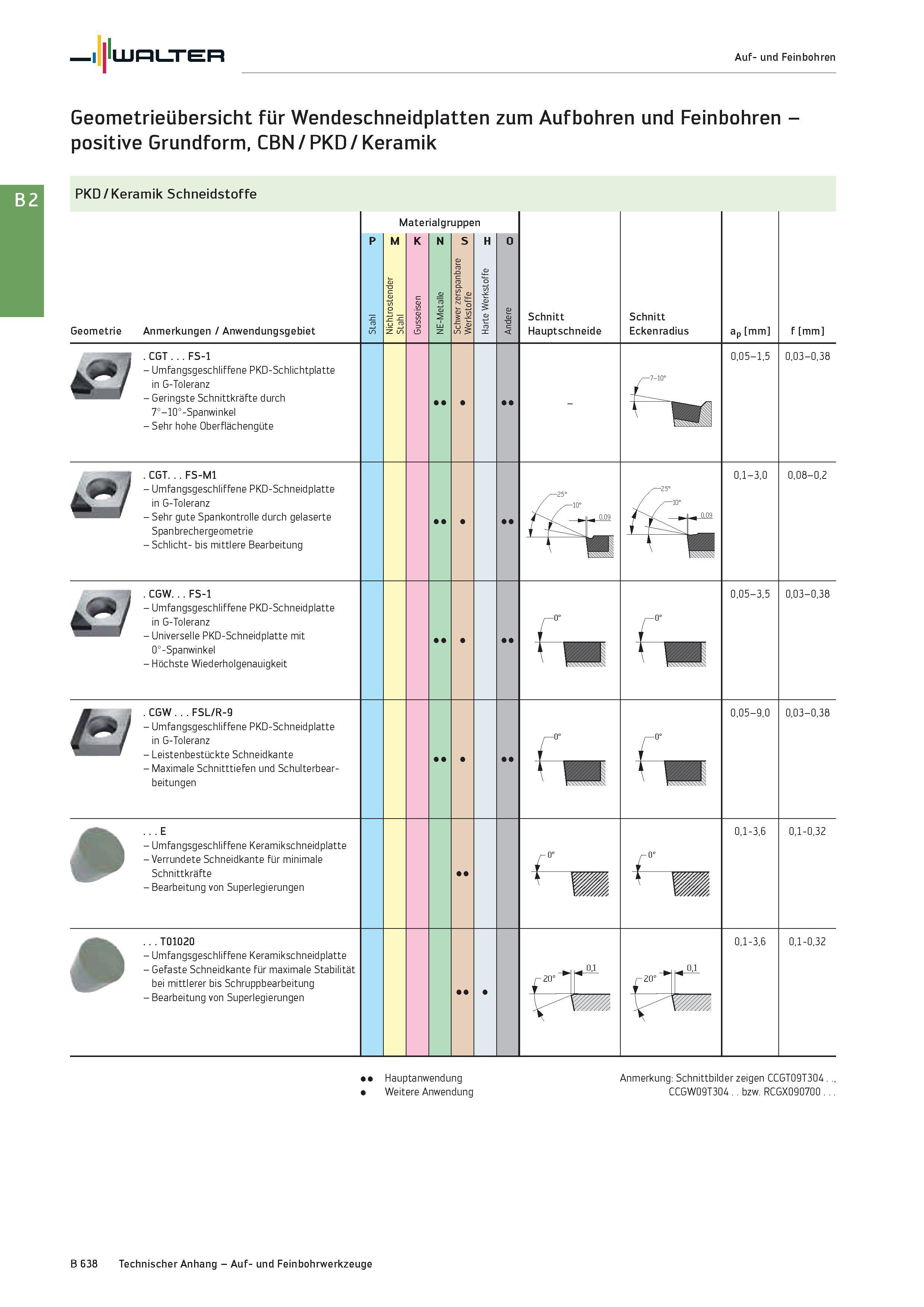

Walter Auf- und Feinbohren Geometrieübersicht für Wendeschneidplatten zum Aufbohren und Feinbohren -positive Grundform, CBN / PKD / Keramik PKD / Keramik Schneidstoffe Geometrie Anmerkungen / Anwendungsgebiet Materialgruppen P M K N S H O Schnitt Hauptschneide Schnitt Eckenradius ap mm f mm CGT FS-1 - Umfangsgeschliffene PKD-Schlichtplatte in G-Toleranz - Geringste Schnittkräfte durch 7°-10°-Spanwinkel - Sehr hohe Oberflächengüte 0,05-1,5 0,03-0,38 CGT. FS-M1 - Umfangsgeschliffene PKD-Schneidplatte in G-Toleranz - Sehr gute Spankontrolle durch gelaserte Spanbrechergeometrie - Schlicht- bis mittlere Bearbeitung 0,1-3,0 0,08-0,2 / CGW. FS-1 - Umfangsgeschliffene PKD-Schneidplatte in G-Toleranz - Universelle PKD-Schneidplatte mit 0°-Spanwinkel - Höchste Wiederholgenauigkeit 0,05-3,5 0,03-0,38 CGW FSL/R-9 - Umfangsgeschliffene PKD-Schneidplatte in G-Toleranz - Leistenbestückte Schneidkante - Maximale Schnitttiefen und Schulterbearbeitungen 0,05-9,0 0,03-0,38 E - Umfangsgeschliffene Keramikschneidplatte - Verrundete Schneidkante für minimale Schnittkräfte - Bearbeitung von Superlegierungen 0,1-3,6 0,1-0,32 f" T01020 Umfangsgeschliffene Keramikschneidplatte Gefaste Schneidkante für maximale Stabilität bei mittlerer bis Schruppbearbeitung Bearbeitung von Superlegierungen 0,1-3,6 0,1-0,32 r Hauptanwendung Weitere Anwendung Anmerkung: Schnittbilder zeigen CCGT09T304 CCGW09T304 bzw. RCGX090700 B 638 Technischer Anhang - Auf- und Feinbohrwerkzeuge
