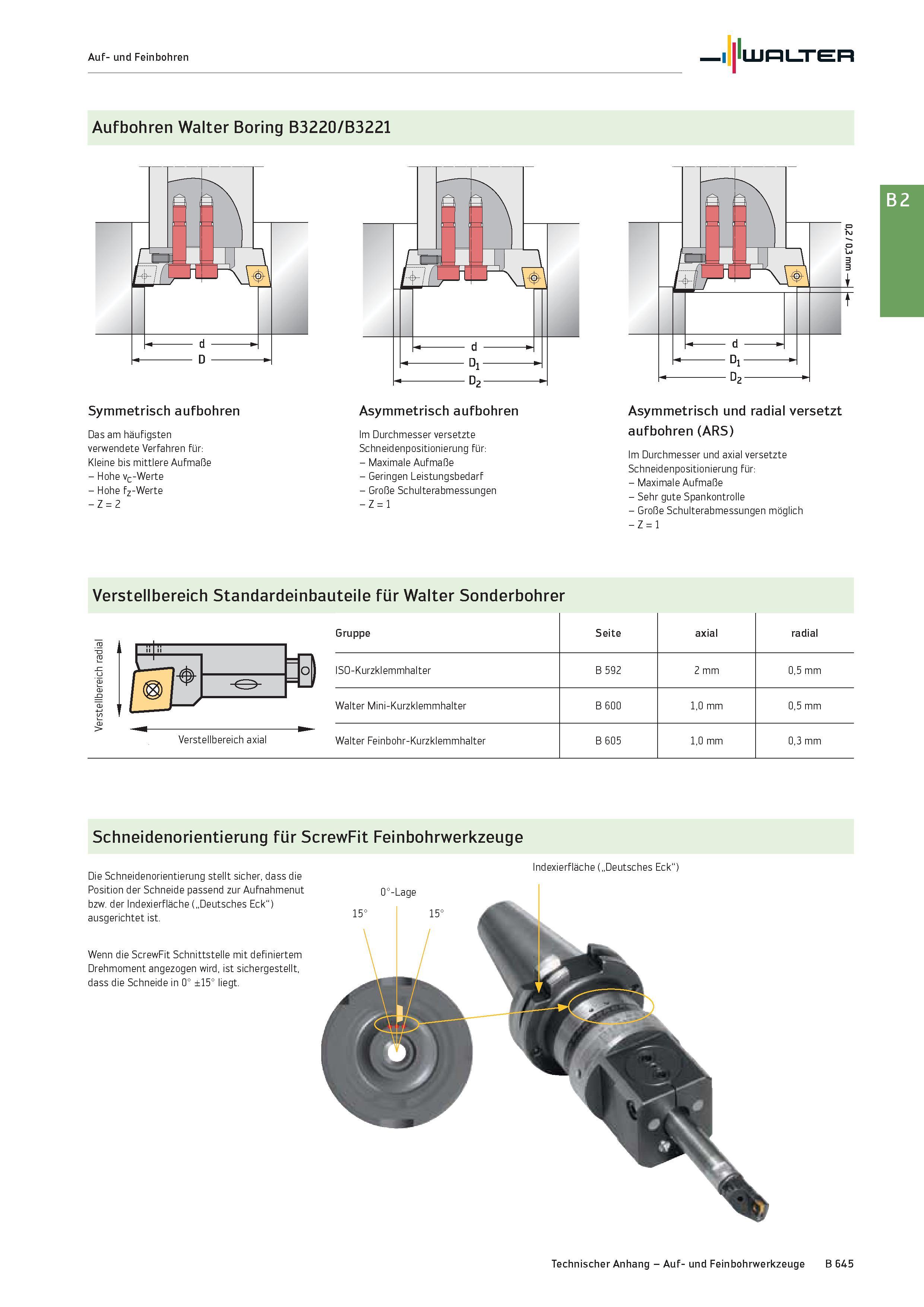

Walter Auf- und Feinbohren Aufbohren Walter Boring B3220/B3221 Symmetrisch aufbohren Das am häufigsten verwendete Verfahren für: Kleine bis mittlere Aufmaße - Hohe Vc-Werte - Hohe fz-Werte - Z = 2 Asymmetrisch aufbohren Im Durchmesser versetzte Schneidenpositionierung für: - Maximale Aufmaße - Geringen Leistungsbedarf - Große Schulterabmessungen - Z = 1 Asymmetrisch und radial versetzt aufbohren (ARS) Im Durchmesser und axial versetzte Schneidenpositionierung für: - Maximale Aufmaße - Sehr gute Spankontrolle - Große Schulterabmessungen möglich - Z = 1 Verstellbereich Standardeinbauteile für Walter Sonderbohrer 0- -o- B Verstellbereich axial Gruppe Seite axial radial ISO-Kurzklemmhalter B 592 2 mm 0,5 mm Walter Mini-Kurzklemmhalter B 600 1,0 mm 0,5 mm Walter Feinbohr-Kurzklemmhalter B 605 1,0 mm 0,3 mm Schneidenorientierung für ScrewFit Feinbohrwerkzeuge Indexierfläche („Deutsches Eck“) Die Schneidenorientierung stellt sicher, dass die Position der Schneide passend zur Aufnahmenut 0°-Lage Technischer Anhang - Auf- und Feinbohrwerkzeuge B 645
