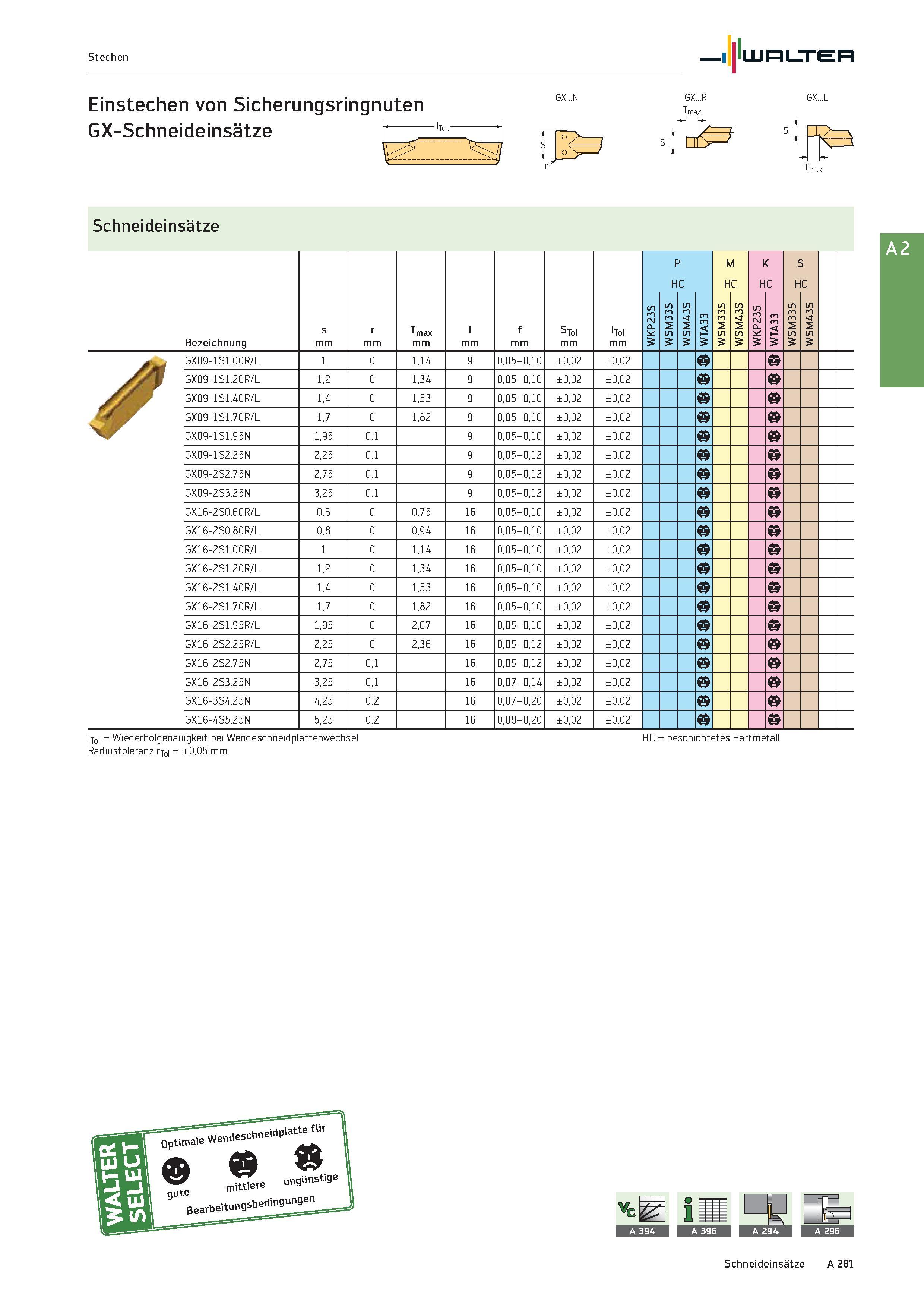

Stechen Walter Einstechen von Sicherungsringnuten GX-Schneideinsätze GX...N GX...R Tmax GX...L S S T max Schneideinsätze Bezeichnung s mm r mm Tmax mm l mm f mm STol mm lTol mm P HC M HC K HC S HC WKP23S WSM33S S 3 2 S W WTA33 WSM33S WSM43S WKP23S WTA33 WSM33S S 3 2 S W GX09-1S1.00R/L 1 0 1,14 9 0,05-0,10 ±0,02 ±0,02 Syff GX09-1S1.20R/L 1,2 0 1,34 9 0,05-0,10 ±0,02 ±0,02 W GX09-1S1.40R/L 1,4 0 1,53 9 0,05-0,10 ±0,02 ±0,02 GX09-1S1.70R/L 1,7 0 1,82 9 0,05-0,10 ±0,02 ±0,02 GX09-1S1.95N 1,95 0,1 9 0,05-0,10 ±0,02 ±0,02 GX09-1S2.25N 2,25 0,1 9 0,05-0,12 ±0,02 ±0,02 GX09-2S2.75N 2,75 0,1 9 0,05-0,12 ±0,02 ±0,02 GX09-2S3.25N 3,25 0,1 9 0,05-0,12 ±0,02 ±0,02 GX16-2S0.60R/L 0,6 0 0,75 16 0,05-0,10 ±0,02 ±0,02 GX16-2S0.80R/L 0,8 0 0,94 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.00R/L 1 0 1,14 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.20R/L 1,2 0 1,34 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.40R/L 1,4 0 1,53 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.70R/L 1,7 0 1,82 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.95R/L 1,95 0 2,07 16 0,05-0,10 ±0,02 ±0,02 GX16-2S2.25R/L 2,25 0 2,36 16 0,05-0,12 ±0,02 ±0,02 GX16-2S2.75N 2,75 0,1 16 0,05-0,12 ±0,02 ±0,02 GX16-2S3.25N 3,25 0,1 16 0,07-0,14 ±0,02 ±0,02 GX16-3S4.25N 4,25 0,2 16 0,07-0,20 ±0,02 ±0,02 GX16-4S5.25N 5,25 0,2 16 0,08-0,20 ±0,02 ±0,02 lj0i = Wiederholgenauigkeit bei Wendeschneidplattenwechsel HC = beschichtetes Hartmetall Radiustoleranz r-o = ±0,05 mm ungünstige gute mittlere 'fc ITTT LK A 294 Schneideinsätze A 281
