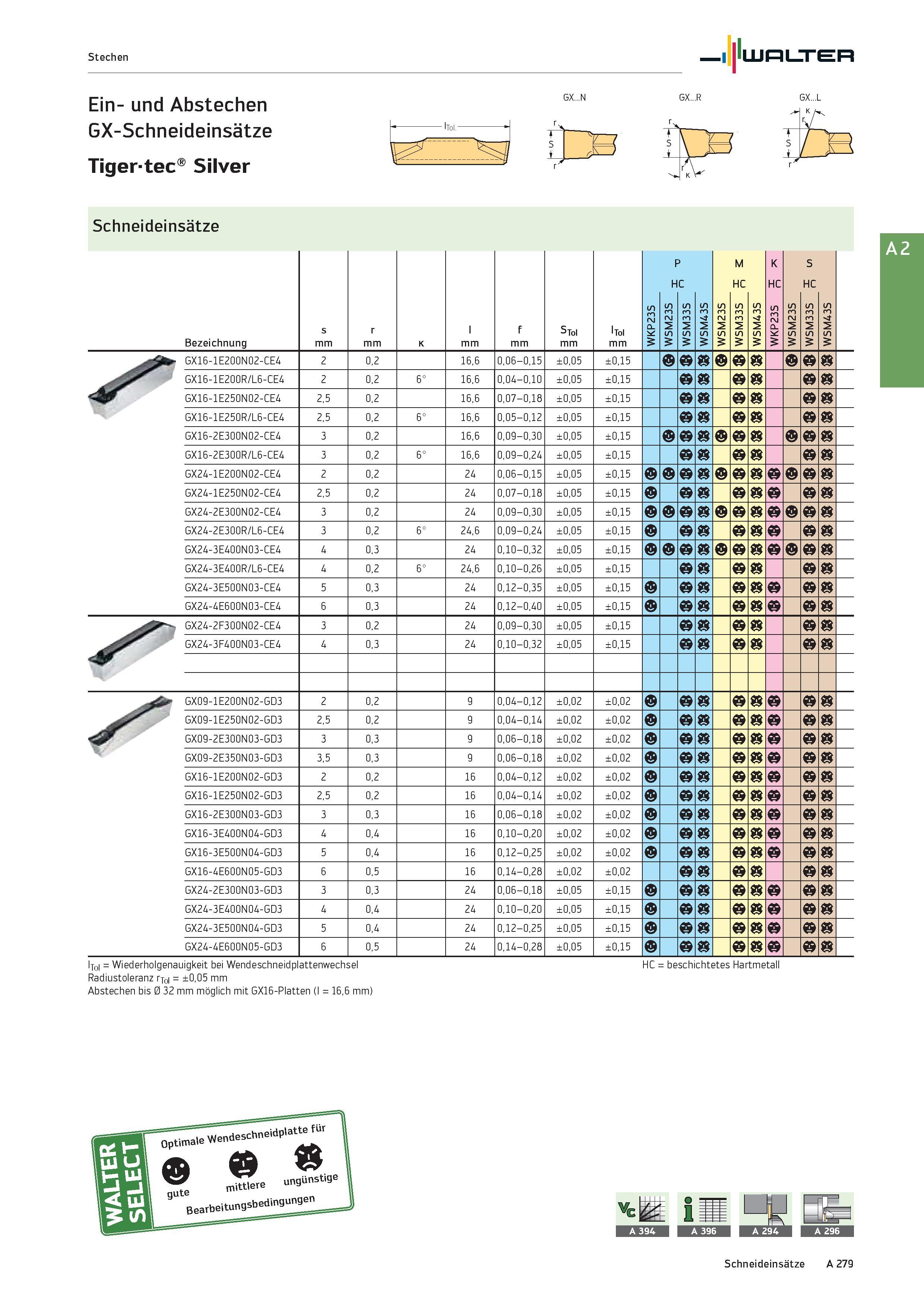

Stechen Walter Ein- und Abstechen GX-Schneideinsätze Tigertec Silver GX...N GX...L r t -i Schneideinsätze Bezeichnung s mm r mm K l mm f mm STol mm lTol mm S 3 f>J CL W H S 3 f>J 2 S W C S 3 m 2 S W S 3 2 S S 3 f>J S W M HC S 3 m S S 3 S W K HC S 3 CL K W S 3 f>J S S HC S 3 m S W S 3 S W GX16-1E200N02-CE4 2 0,2 16,6 0,06-0,15 ±0,05 ±0,15 c GX16-1E200R/L6-CE4 2 0,2 6° 16,6 0,04-0,10 ±0,05 ±0,15 GX16-1E250N02-CE4 2,5 0,2 16,6 0,07-0,18 ±0,05 ±0,15 GX16-1E250R/L6-CE4 2,5 0,2 6° 16,6 0,05-0,12 ±0,05 ±0,15 GX16-2E300N02-CE4 3 0,2 16,6 0,09-0,30 ±0,05 ±0,15 c GX16-2E300R/L6-CE4 3 0,2 6° 16,6 0,09-0,24 ±0,05 ±0,15 GX24-1E200N02-CE4 2 0,2 24 0,06-0,15 ±0,05 ±0,15 c GX24-1E250N02-CE4 2,5 0,2 24 0,07-0,18 ±0,05 ±0,15 c c GX24-2E300N02-CE4 3 0,2 24 0,09-0,30 ±0,05 ±0,15 c GX24-2E300R/L6-CE4 3 0,2 6° 24,6 0,09-0,24 ±0,05 ±0,15 c c GX24-3E400N03-CE4 4 0,3 24 0,10-0,32 ±0,05 ±0,15 c GX24-3E400R/L6-CE4 4 0,2 6° 24,6 0,10-0,26 ±0,05 ±0,15 GX24-3E500N03-CE4 5 0,3 24 0,12-0,35 ±0,05 ±0,15 c c GX24-4E600N03-CE4 6 0,3 24 0,12-0,40 ±0,05 ±0,15 c c GX24-2F300N02-CE4 3 0,2 24 0,09-0,30 ±0,05 ±0,15 GX24-3F400N03-CE4 4 0,3 24 0,10-0,32 ±0,05 ±0,15 GX09-1E200N02-GD3 2 0,2 9 0,04-0,12 ±0,02 ±0,02 c c GX09-1E250N02-GD3 2,5 0,2 9 0,04-0,14 ±0,02 ±0,02 c c GX09-2E300N03-GD3 3 0,3 9 0,06-0,18 ±0,02 ±0,02 c c GX09-2E350N03-GD3 3,5 0,3 9 0,06-0,18 ±0,02 ±0,02 c c GX16-1E200N02-GD3 2 0,2 16 0,04-0,12 ±0,02 ±0,02 c c GX16-1E250N02-GD3 2,5 0,2 16 0,04-0,14 ±0,02 ±0,02 c c GX16-2E300N03-GD3 3 0,3 16 0,06-0,18 ±0,02 ±0,02 c c GX16-3E400N04-GD3 4 0,4 16 0,10-0,20 ±0,02 ±0,02 c c GX16-3E500N04-GD3 5 0,4 16 0,12-0,25 ±0,02 ±0,02 c c GX16-4E600N05-GD3 6 0,5 16 0,14-0,28 ±0,02 ±0,02 GX24-2E300N03-GD3 3 0,3 24 0,06-0,18 ±0,05 ±0,15 c c GX24-3E400N04-GD3 4 0,4 24 0,10-0,20 ±0,05 ±0,15 c c GX24-3E500N04-GD3 5 0,4 24 0,12-0,25 ±0,05 ±0,15 c c GX24-4E600N05-GD3 6 0,5 24 0,14-0,28 ±0,05 ±0,15 c c lTol = Wiederholgenauigkeit bei Wendeschneidplattenwechsel Radiustoleranz rTol = ±0,05 mm Abstechen bis 0 32 mm möglich mit GX16-Platten (l = 16,6 mm) HC = beschichtetes Hartmetall ungünstige gute mittlere 'fc ITTT LK A 294 Schneideinsätze A 279
