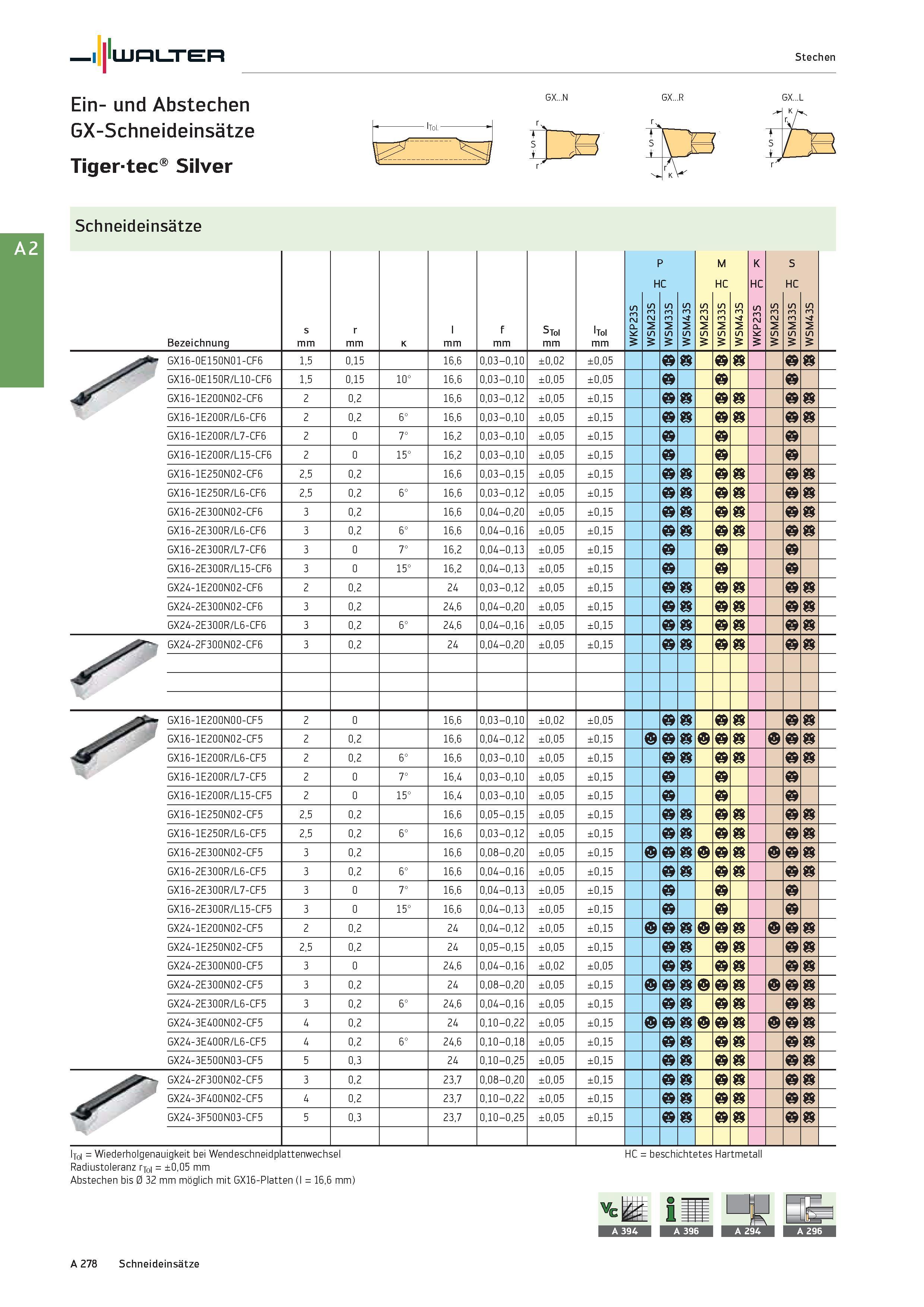

Walter Stechen Ein- und Abstechen GX-Schneideinsätze Tigertec Silver - lTol. - GX...N GX...R GX...L Schneideinsätze Bezeichnung s mm r mm K l mm f mm STol mm lTol mm WKP23S H S 3 f>j 2 S W WSM33S n S 3 2 S W WSM23S M HC S 3 m 2 S W WSM43S K HC S 3 P K W S 3 2 S W S HC S 3 m 2 S S 3 2 S W GX16-0E150N01-CF6 1,5 0,15 16,6 0,03-0,10 ±0,02 ±0,05 GX16-0E150R/L10-CF6 1,5 0,15 10° 16,6 0,03-0,10 ±0,05 ±0,05 GX16-1E200N02-CF6 2 0,2 16,6 0,03-0,12 ±0,05 ±0,15 GX16-1E200R/L6-CF6 2 0,2 6° 16,6 0,03-0,10 ±0,05 ±0,15 GX16-1E200R/L7-CF6 2 0 7° 16,2 0,03-0,10 ±0,05 ±0,15 GX16-1E200R/L15-CF6 2 0 15° 16,2 0,03-0,10 ±0,05 ±0,15 GX16-1E250N02-CF6 2,5 0,2 16,6 0,03-0,15 ±0,05 ±0,15 GX16-1E250R/L6-CF6 2,5 0,2 6° 16,6 0,03-0,12 ±0,05 ±0,15 GX16-2E300N02-CF6 3 0,2 16,6 0,04-0,20 ±0,05 ±0,15 GX16-2E300R/L6-CF6 3 0,2 6° 16,6 0,04-0,16 ±0,05 ±0,15 GX16-2E300R/L7-CF6 3 0 7° 16,2 0,04-0,13 ±0,05 ±0,15 GX16-2E300R/L15-CF6 3 0 15° 16,2 0,04-0,13 ±0,05 ±0,15 GX24-1E200N02-CF6 2 0,2 24 0,03-0,12 ±0,05 ±0,15 GX24-2E300N02-CF6 3 0,2 24,6 0,04-0,20 ±0,05 ±0,15 GX24-2E300R/L6-CF6 3 0,2 6° 24,6 0,04-0,16 ±0,05 ±0,15 GX24-2F300N02-CF6 3 0,2 24 0,04-0,20 ±0,05 ±0,15 GX16-1E200N00-CF5 2 0 16,6 0,03-0,10 ±0,02 ±0,05 GX16-1E200N02-CF5 2 0,2 16,6 0,04-0,12 ±0,05 ±0,15 GX16-1E200R/L6-CF5 2 0,2 6° 16,6 0,03-0,10 ±0,05 ±0,15 GX16-1E200R/L7-CF5 2 0 7° 16,4 0,03-0,10 ±0,05 ±0,15 GX16-1E200R/L15-CF5 2 0 15° 16,4 0,03-0,10 ±0,05 ±0,15 GX16-1E250N02-CF5 2,5 0,2 16,6 0,05-0,15 ±0,05 ±0,15 GX16-1E250R/L6-CF5 2,5 0,2 6° 16,6 0,03-0,12 ±0,05 ±0,15 GX16-2E300N02-CF5 3 0,2 16,6 0,08-0,20 ±0,05 ±0,15 GX16-2E300R/L6-CF5 3 0,2 6° 16,6 0,04-0,16 ±0,05 ±0,15 GX16-2E300R/L7-CF5 3 0 7° 16,6 0,04-0,13 ±0,05 ±0,15 GX16-2E300R/L15-CF5 3 0 15° 16,6 0,04-0,13 ±0,05 ±0,15 GX24-1E200N02-CF5 2 0,2 24 0,04-0,12 ±0,05 ±0,15 GX24-1E250N02-CF5 2,5 0,2 24 0,05-0,15 ±0,05 ±0,15 GX24-2E300N00-CF5 3 0 24,6 0,04-0,16 ±0,02 ±0,05 GX24-2E300N02-CF5 3 0,2 24 0,08-0,20 ±0,05 ±0,15 GX24-2E300R/L6-CF5 3 0,2 6° 24,6 0,04-0,16 ±0,05 ±0,15 GX24-3E400N02-CF5 4 0,2 24 2 ,2 0, 1 0 0, ±0,05 ±0,15 GX24-3E400R/L6-CF5 4 0,2 6° 24,6 0,10-0,18 ±0,05 ±0,15 GX24-3E500N03-CF5 5 0,3 24 0,10-0,25 ±0,05 ±0,15 GX24-2F300N02-CF5 3 0,2 23,7 0,08-0,20 ±0,05 ±0,15 GX24-3F400N02-CF5 4 0,2 23,7 0,10-0,22 ±0,05 ±0,15 GX24-3F500N03-CF5 5 0,3 23,7 0,10-0,25 ±0,05 ±0,15 lTol = Wiederholgenauigkeit bei Wendeschneidplattenwechsel Radiustoleranz rTol = ±0,05 mm Abstechen bis 0 32 mm möglich mit GX16-Platten (l = 16,6 mm) HC = beschichtetes Hartmetall IW A 278 Schneideinsätze
