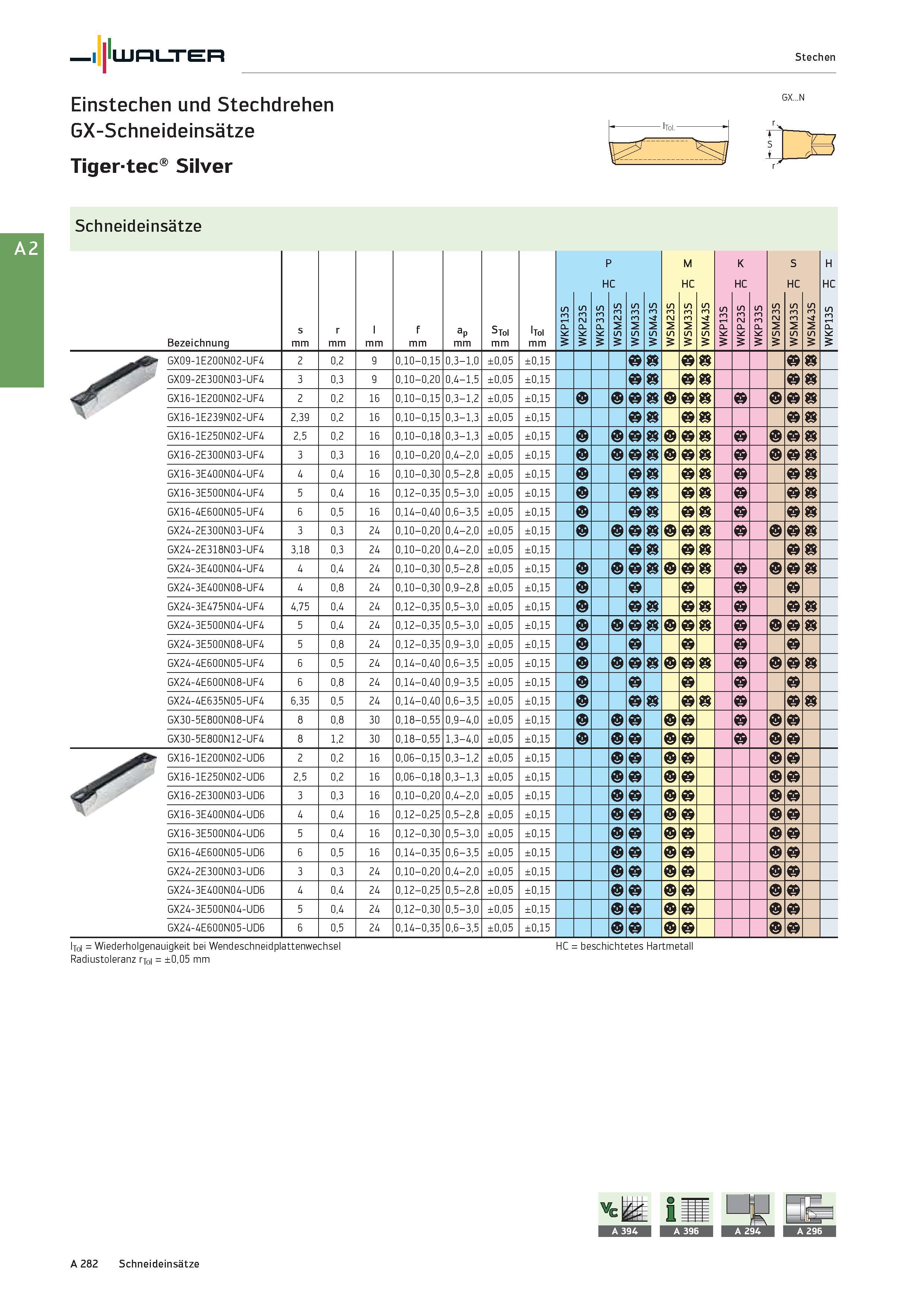

Walter Stechen Einstechen und Stechdrehen GX-Schneideinsätze Tigertec Silver GX...N Schneideinsätze Bezeichnung s mm r mm l mm f mm aP mm STol mm lTol mm WKP13S WKP23S P H S 3 m P K 5 WSM23S n WSM33S S 3 S W WSM23S M HC S 3 m S S 3 S W WKP13S K HC S 3 P K W WKP33S WSM23S S HC S 3 m S W WSM43S H HC S 3 1-H P K s GX09-1E200N02-UF4 2 0,2 9 0,10-0,15 0,3-1,0 ±0,05 ±0,15 GX09-2E300N03-UF4 3 0,3 9 0,10-0,20 0,4-1,5 ±0,05 ±0,15 GX16-1E200N02-UF4 2 0,2 16 0,10-0,15 0,3-1,2 ±0,05 ±0,15 c GX16-1E239N02-UF4 2,39 0,2 16 0,10-0,15 0,3-1,3 ±0,05 ±0,15 GX16-1E250N02-UF4 2,5 0,2 16 0,10-0,18 0,3-1,3 ±0,05 ±0,15 c GX16-2E300N03-UF4 3 0,3 16 0,10-0,20 0,4-2,0 ±0,05 ±0,15 c GX16-3E400N04-UF4 4 0,4 16 0,10-0,30 0,5-2,8 ±0,05 ±0,15 c GX16-3E500N04-UF4 5 0,4 16 0,12-0,35 0,5-3,0 ±0,05 ±0,15 c GX16-4E600N05-UF4 6 0,5 16 0,14-0,40 0,6-3,5 ±0,05 ±0,15 c GX24-2E300N03-UF4 3 0,3 24 0,10-0,20 0,4-2,0 ±0,05 ±0,15 c GX24-2E318N03-UF4 3,18 0,3 24 0,10-0,20 0,4-2,0 ±0,05 ±0,15 GX24-3E400N04-UF4 4 0,4 24 0,10-0,30 0,5-2,8 ±0,05 ±0,15 c GX24-3E400N08-UF4 4 0,8 24 0,10-0,30 0,9-2,8 ±0,05 ±0,15 b GX24-3E475N04-UF4 4,75 0,4 24 0,12-0,35 0,5-3,0 ±0,05 ±0,15 c GX24-3E500N04-UF4 5 0,4 24 0,12-0,35 0,5-3,0 ±0,05 ±0,15 c GX24-3E500N08-UF4 5 0,8 24 0,12-0,35 0,9-3,0 ±0,05 ±0,15 b GX24-4E600N05-UF4 6 0,5 24 0,14-0,40 0,6-3,5 ±0,05 ±0,15 c GX24-4E600N08-UF4 6 0,8 24 0,14-0,40 0,9-3,5 ±0,05 ±0,15 b GX24-4E635N05-UF4 6,35 0,5 24 0,14-0,40 0,6-3,5 ±0,05 ±0,15 c GX30-5E800N08-UF4 8 0,8 30 0,18-0,55 0,9-4,0 ±0,05 ±0,15 GX30-5E800N12-UF4 8 1,2 30 0,18-0,55 1,3-4,0 ±0,05 ±0,15 GX16-1E200N02-UD6 2 0,2 16 0,06-0,15 0,3-1,2 ±0,05 ±0,15 GX16-1E250N02-UD6 2,5 0,2 16 0,06-0,18 0,3-1,3 ±0,05 ±0,15 b GX16-2E300N03-UD6 3 0,3 16 0,10-0,20 0,4-2,0 ±0,05 ±0,15 GX16-3E400N04-UD6 4 0,4 16 0,12-0,25 0,5-2,8 ±0,05 ±0,15 GX16-3E500N04-UD6 5 0,4 16 0,12-0,30 0,5-3,0 ±0,05 ±0,15 GX16-4E600N05-UD6 6 0,5 16 0,14-0,35 0,6-3,5 ±0,05 ±0,15 GX24-2E300N03-UD6 3 0,3 24 0,10-0,20 0,4-2,0 ±0,05 ±0,15 GX24-3E400N04-UD6 4 0,4 24 0,12-0,25 0,5-2,8 ±0,05 ±0,15 GX24-3E500N04-UD6 5 0,4 24 0,12-0,30 0,5-3,0 ±0,05 ±0,15 GX24-4E600N05-UD6 6 0,5 24 0,14-0,35 0,6-3,5 ±0,05 ±0,15 ijoi = Wiederholgenauigkeit Radiustoleranz rjoi = ±0,05 bei Wendeschneidpiattenwechsel mm HC = beschichtetes Hartmetall IW A 282 Schneideinsätze
