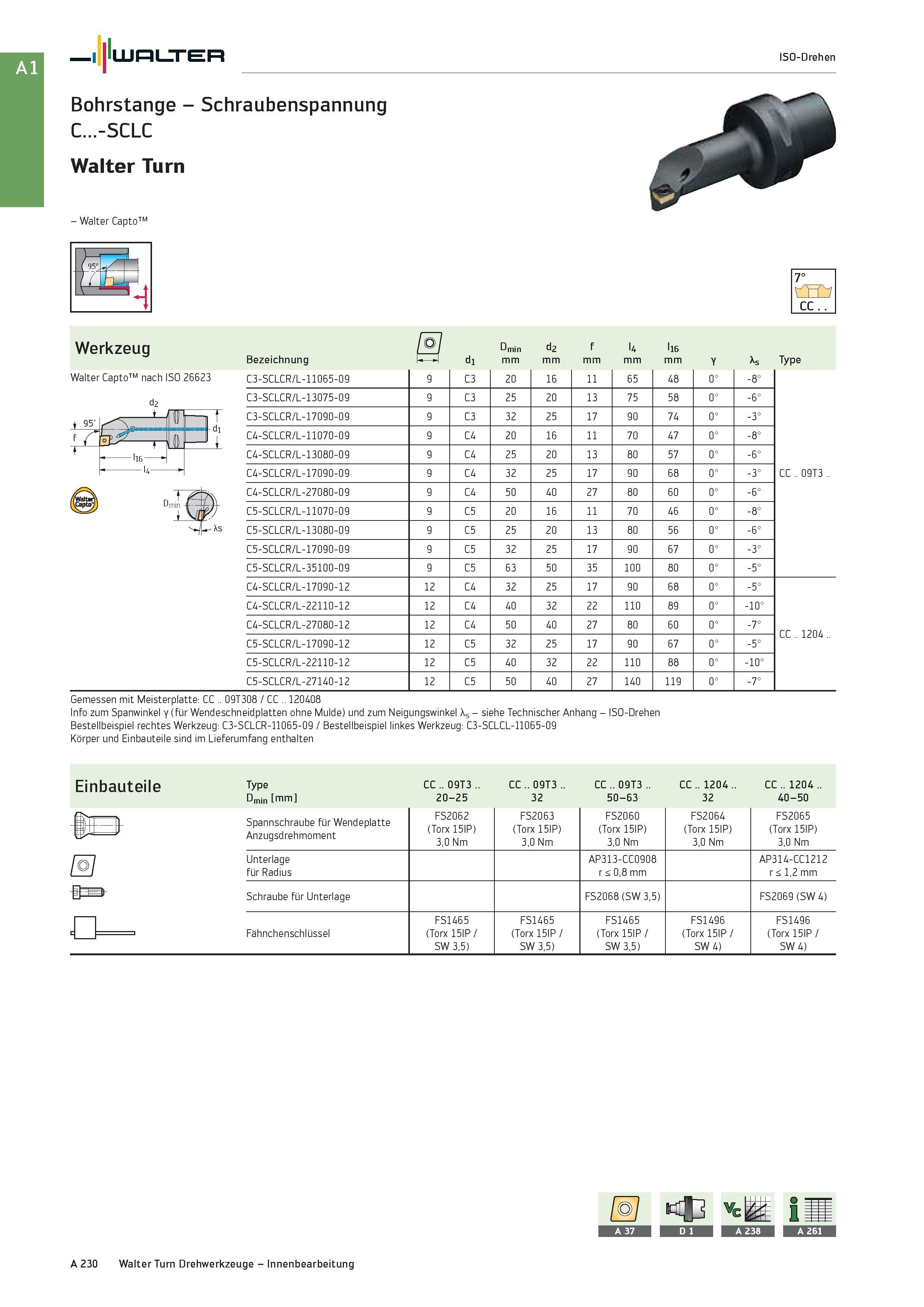

Walter ISO-Drehen Bohrstange - Schraubenspannung C...-SCLC Walter Turn - Walter Capto Werkzeug Walter Capto nach ISO 26623 d2 7° S' CC Bezeichnung di Dmin mm d2 mm f mm l4 mm li6 mm Y As Type C3-SCLCR/L-11065-09 9 C3 20 16 11 65 48 0° -8° C3-SCLCR/L-13075-09 9 C3 25 20 13 75 58 0° -6° C3-SCLCR/L-17090-09 9 C3 32 25 17 90 74 0° -3° C4-SCLCR/L-11070-09 9 C4 20 16 11 70 47 0° -8° C4-SCLCR/L-13080-09 9 C4 25 20 13 80 57 0° -6° C4-SCLCR/L-17090-09 9 C4 32 25 17 90 68 0° -3° CC .. 09T3 .. C4-SCLCR/L-27080-09 9 C4 50 40 27 80 60 0° -6° C5-SCLCR/L-11070-09 9 C5 20 16 11 70 46 0° -8° C5-SCLCR/L-13080-09 9 C5 25 20 13 80 56 0° -6° C5-SCLCR/L-17090-09 9 C5 32 25 17 90 67 0° -3° C5-SCLCR/L-35100-09 9 C5 63 50 35 100 80 0° -5° C4-SCLCR/L-17090-12 12 C4 32 25 17 90 68 0° -5° C4-SCLCR/L-22110-12 12 C4 40 32 22 110 89 0° -10° C4-SCLCR/L-27080-12 12 C4 50 40 27 80 60 0° -7° CC .. 1204 .. C5-SCLCR/L-17090-12 12 C5 32 25 17 90 67 0° -5° C5-SCLCR/L-22110-12 12 C5 40 32 22 110 88 0° -10° C5-SCLCR/L-27140-12 12 C5 50 40 27 140 119 0° -7° Gemessen mit Meisterplatte: CC .. 09T308 / CC .. 120408 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel Xs - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: C3-SCLCR-11065-09 / Bestellbeispiel linkes Werkzeug: C3-SCLCL-11065-09 Körper und Einbauteile sind im Lieferumfang enthalten A 230 Walter Turn Drehwerkzeuge - Innenbearbeitung
