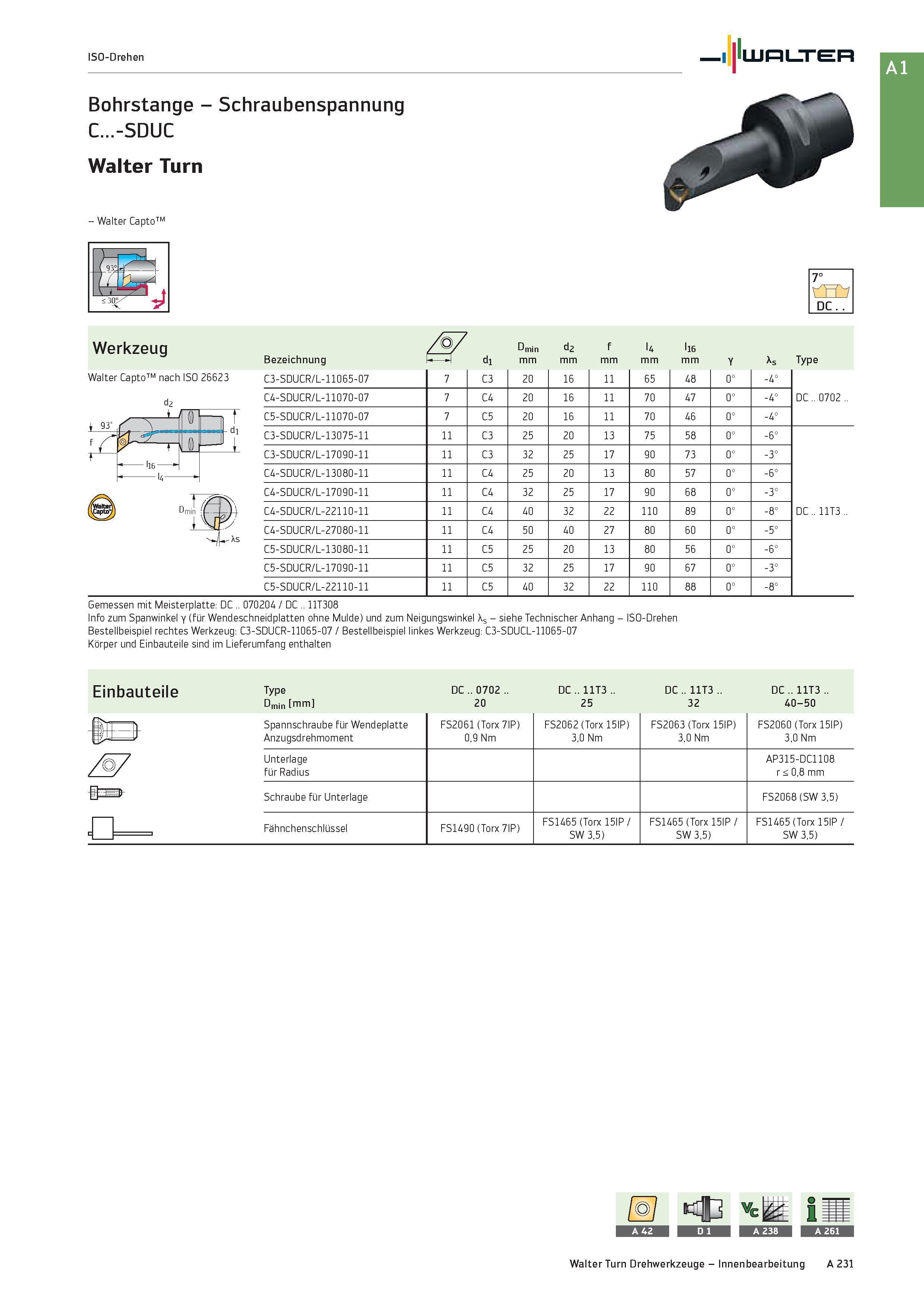

ISO-Drehen Bohrstange - Schraubenspannung C...-SDUC Walter Turn - Walter Capto Werkzeug Walter Capto nach ISO 26623 d2 7° y Dc Bezeichnung /q7 dl D3in mm d2 mm f mm l4 mm ll6 mm Y As Type C3-SDUCR/L-11065-07 7 C3 20 16 11 65 48 0° -4° C4-SDUCR/L-11070-07 7 C4 20 16 11 70 47 0° -4° DC .. 0702 .. C5-SDUCR/L-11070-07 7 C5 20 16 11 70 46 0° -4° C3-SDUCR/L-13075-11 11 C3 25 20 13 75 58 0° -6° C3-SDUCR/L-17090-11 11 C3 32 25 17 90 73 0° -3° C4-SDUCR/L-13080-11 11 C4 25 20 13 80 57 0° -6° C4-SDUCR/L-17090-11 11 C4 32 25 17 90 68 0° -3° C4-SDUCR/L-22110-11 11 C4 40 32 22 110 89 0° -8° DC .. 11T3 .. C4-SDUCR/L-27080-11 11 C4 50 40 27 80 60 0° -5° C5-SDUCR/L-13080-11 11 C5 25 20 13 80 56 0° -6° C5-SDUCR/L-17090-11 11 C5 32 25 17 90 67 0° -3° C5-SDUCR/L-22110-11 11 C5 40 32 22 110 88 0° -8° Gemessen mit Meisterplatte: DC .. 070204 / DC .. 11T308 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel Xs - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: C3-SDUCR-11065-07 / Bestellbeispiel linkes Werkzeug: C3-SDUCL-11065-07 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type DC .. 0702 .. DC .. 11T3 .. DC .. 11T3 .. DC .. 11T3 .. Dmin mm 20 25 32 40-50 Spannschraube für Wendeplatte Anzugsdrehmoment FS2061 (Torx 7IP) 0,9 Nm FS2062 (Torx 15IP) 3,0 Nm FS2063 (Torx 15IP) 3,0 Nm FS2060 (Torx 15IP) 3,0 Nm Unterlage für Radius AP315-DC1108 r < 0,8 mm Schraube für Unterlage FS2068 (SW 3,5) Fähnchenschlüssel FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Walter Turn Drehwerkzeuge - Innenbearbeitung A 231
