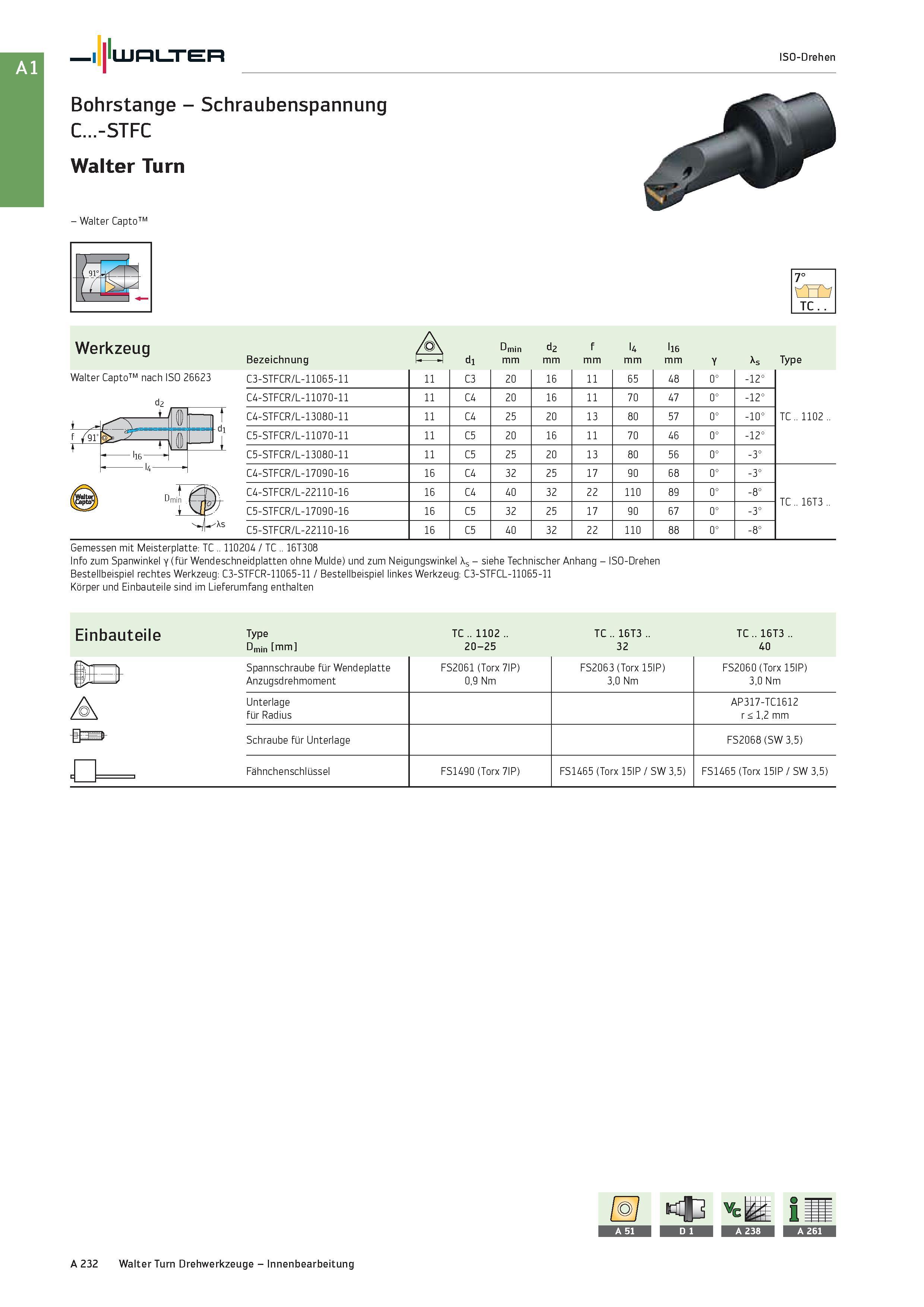

Walter ISO-Drehen Bohrstange - Schraubenspannung C...-STFC Walter Turn - Walter Capto Werkzeug Walter Capto nach ISO 26623 7° y TC Bezeichnung A di Dmin mm d2 mm f mm l4 mm li6 mm Y As Type C3-STFCR/L-11065-11 11 C3 20 16 11 65 48 0° -12° C4-STFCR/L-11070-11 11 C4 20 16 11 70 47 0° -12° C4-STFCR/L-13080-11 11 C4 25 20 13 80 57 0° -10° TC .. 1102 .. C5-STFCR/L-11070-11 11 C5 20 16 11 70 46 0° -12° C5-STFCR/L-13080-11 11 C5 25 20 13 80 56 0° -3° C4-STFCR/L-17090-16 16 C4 32 25 17 90 68 0° -3° C4-STFCR/L-22110-16 16 C4 40 32 22 110 89 0° -8° TC .. 16T3 .. C5-STFCR/L-17090-16 16 C5 32 25 17 90 67 0° -3° C5-STFCR/L-22110-16 16 C5 40 32 22 110 88 0° -8° Gemessen mit Meisterplatte: TC .. 110204 / TC .. 16T308 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: C3-STFCR-11065-11 / Bestellbeispiel linkes Werkzeug: C3-STFCL-11065-11 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type TC .. 1102 .. TC .. 16T3 .. TC .. 16T3 .. Dmin mm 20-25 32 40 Spannschraube für Wendeplatte FS2061 (Torx 7IP) FS2063 (Torx 15IP) FS2060 (Torx 15IP) Anzugsdrehmoment 0,9 Nm 3,0 Nm 3,0 Nm Unterlage AP317-TC1612 für Radius r < 1,2 mm Schraube für Unterlage FS2068 (SW 3,5) Fähnchenschlüssel FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) A 232 Walter Turn Drehwerkzeuge - Innenbearbeitung
