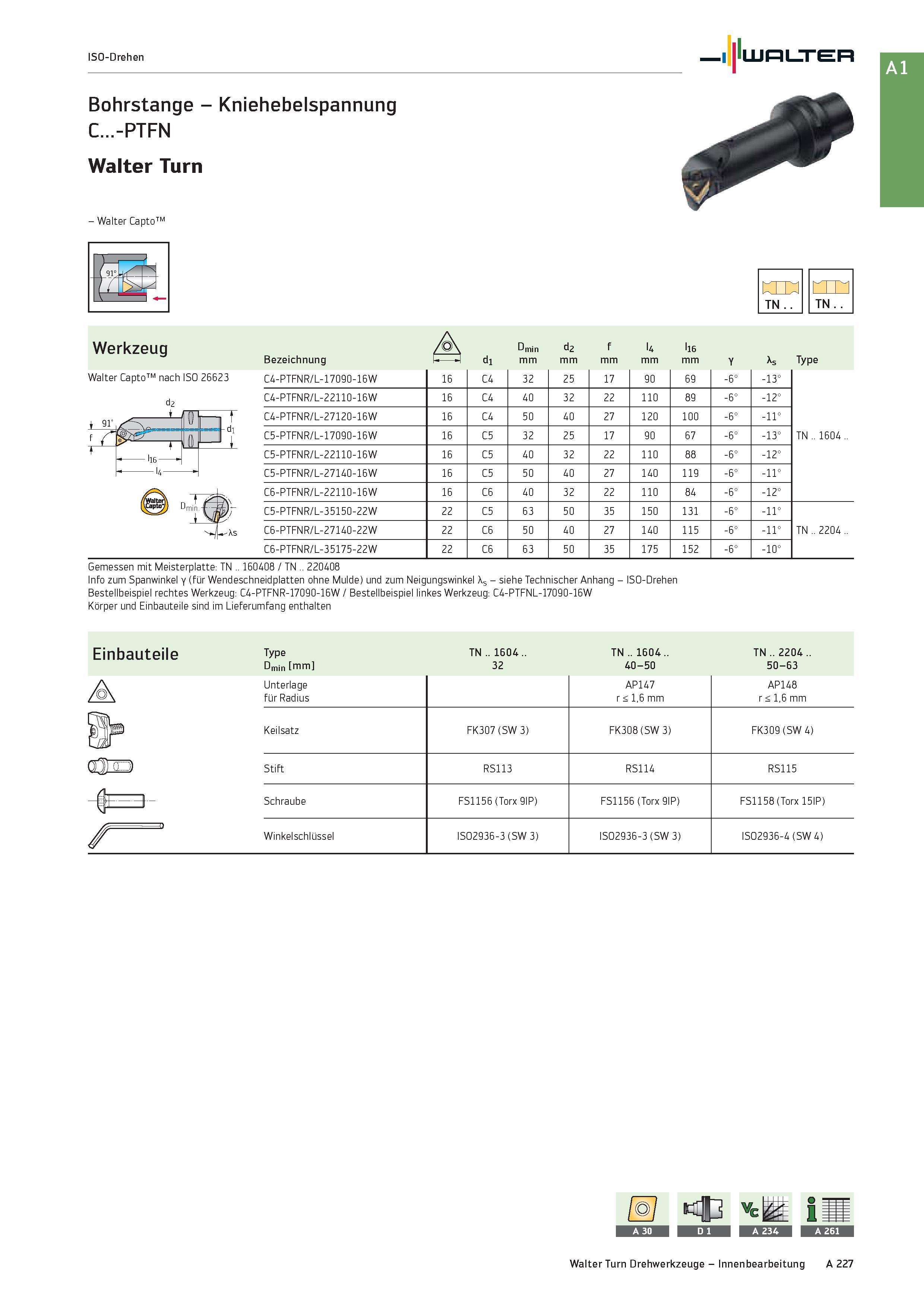

ISO-Drehen Walter Bohrstange - Kniehebelspannung C...-PTFN Walter Turn - Walter Capto Werkzeug Walter Capto nach ISO 26623 _91 hl TN TN Bezeichnung dl Dmin mm d2 mm f mm l4 mm mil 6 Y As Type C4-PTFNR/L-17090-16W 16 C4 32 25 17 90 69 -6° -13° C4-PTFNR/L-22110-16W 16 C4 40 32 22 110 89 -6° -12° C4-PTFNR/L-27120-16W 16 C4 50 40 27 120 100 -6° -11° C5-PTFNR/L-17090-16W 16 C5 32 25 17 90 67 -6° -13° TN .. 1604 .. C5-PTFNR/L-22110-16W 16 C5 40 32 22 110 88 -6° -12° C5-PTFNR/L-27140-16W 16 C5 50 40 27 140 119 -6° -11° C6-PTFNR/L-22110-16W 16 C6 40 32 22 110 84 -6° -12° C5-PTFNR/L-35150-22W 22 C5 63 50 35 150 131 -6° -11° C6-PTFNR/L-27140-22W 22 C6 50 40 27 140 115 -6° -11° TN .. 2204 .. C6-PTFNR/L-35175-22W 22 C6 63 50 35 175 152 -6° -10° Gemessen mit Meisterplatte: TN .. 160408 / TN .. 220408 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel Xs - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: C4-PTFNR-17090-16W / Bestellbeispiel linkes Werkzeug: C4-PTFNL-17090-16W Körper und Einbauteile sind im Lieferumfang enthalten D Xs Einbauteile Type TN .. 1604 .. TN .. 1604 .. TN .. 2204 .. Dmin mm 32 40-50 50-63 A Unterlage für Radius AP147 r < 1,6 mm AP148 r < 1,6 mm Keilsatz FK307 (SW 3) FK308 (SW 3) FK309 (SW 4) jo Stift RS113 RS114 RS115 -i 4- 1- Schraube FS1156 (Torx 9IP) FS1156 (Torx 9IP) FS1158 (Torx 15IP) Winkelschlüssel ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) Walter Turn Drehwerkzeuge - Innenbearbeitung A 227
