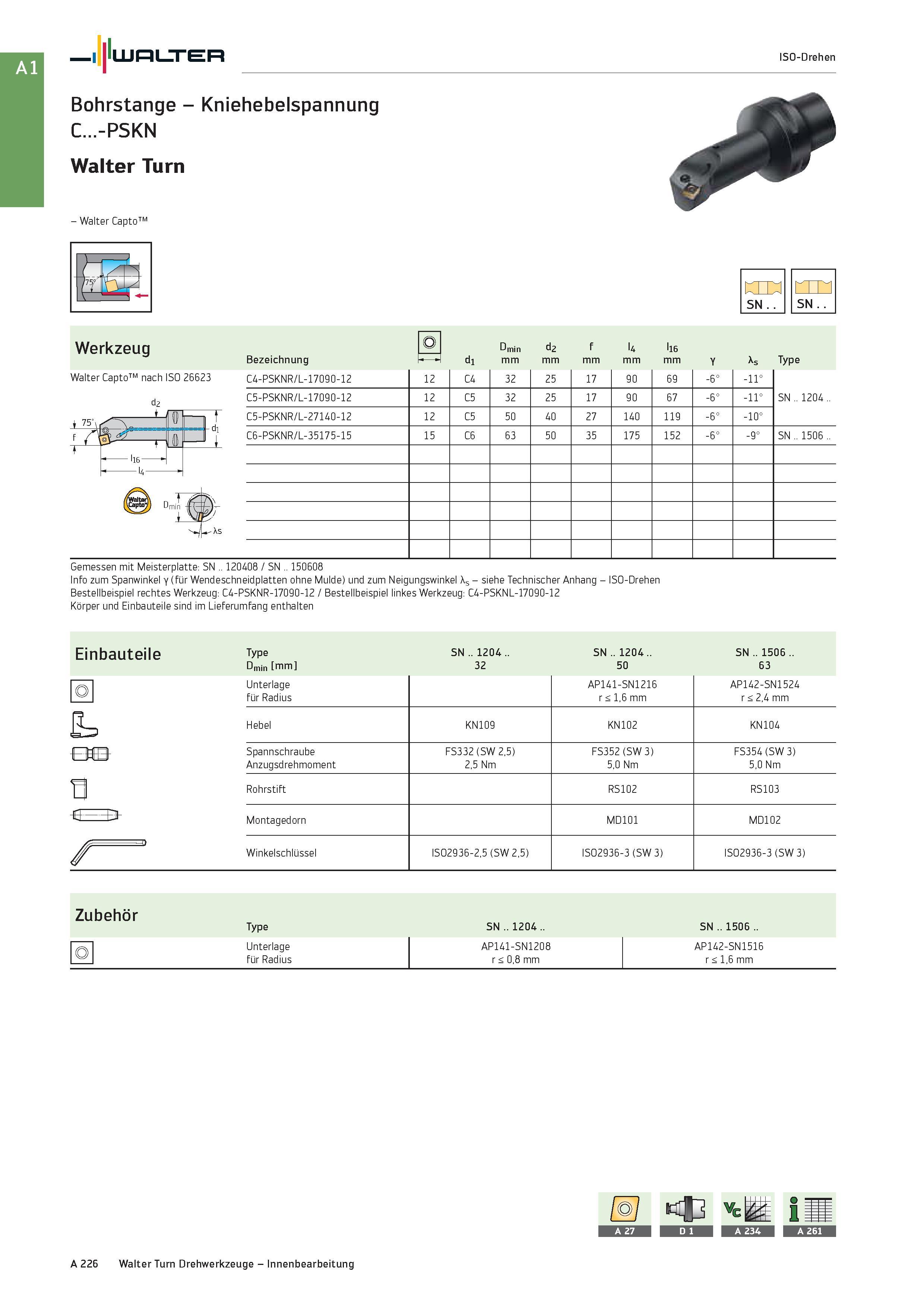

Walter ISO-Drehen Bohrstange - Kniehebelspannung C...-PSKN Walter Turn - Walter Capto ran SN SN Werkzeug Walter Capto nach ISO 26623 d2 ll6 C4-PSKNR/L-17090-12 12 C4 32 25 17 90 69 -6° -11° SN .. 1204 .. C5-PSKNR/L-17090-12 12 C5 32 25 17 90 67 -6° -11° C5-PSKNR/L-27140-12 12 C5 50 40 27 140 119 -6° -10° C6-PSKNR/L-35175-15 15 C6 63 50 35 175 152 -6° -9° SN .. 1506 .. Gemessen mit Meisterplatte: SN .. 120408 / SN .. 150608 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel Xs - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: C4-PSKNR-17090-12 / Bestellbeispiel linkes Werkzeug: C4-PSKNL-17090-12 Körper und Einbauteile sind im Lieferumfang enthalten D f Einbauteile Type Dmin mm SN .. 1204 .. 32 SN .. 1204 .. 50 SN .. 1506 .. 63 Unterlage für Radius AP141-SN1216 r < 1,6 mm AP142-SN1524 r < 2,4 mm JL Hebel KN109 KN102 KN104 -rbo- Spannschraube FS332 (SW 2,5) FS352 (SW 3) FS354 (SW 3) Anzugsdrehmoment 2,5 Nm 5,0 Nm 5,0 Nm n Rohrstift RS102 RS103 a- Montagedorn MD101 MD102 / Winkelschlüssel ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Zubehör Type SN .. 1204 .. SN .. 1506 .. Unterlage AP141-SN1208 AP142-SN1516 für Radius r < 0,8 mm r < 1,6 mm A 226 Walter Turn Drehwerkzeuge - Innenbearbeitung
