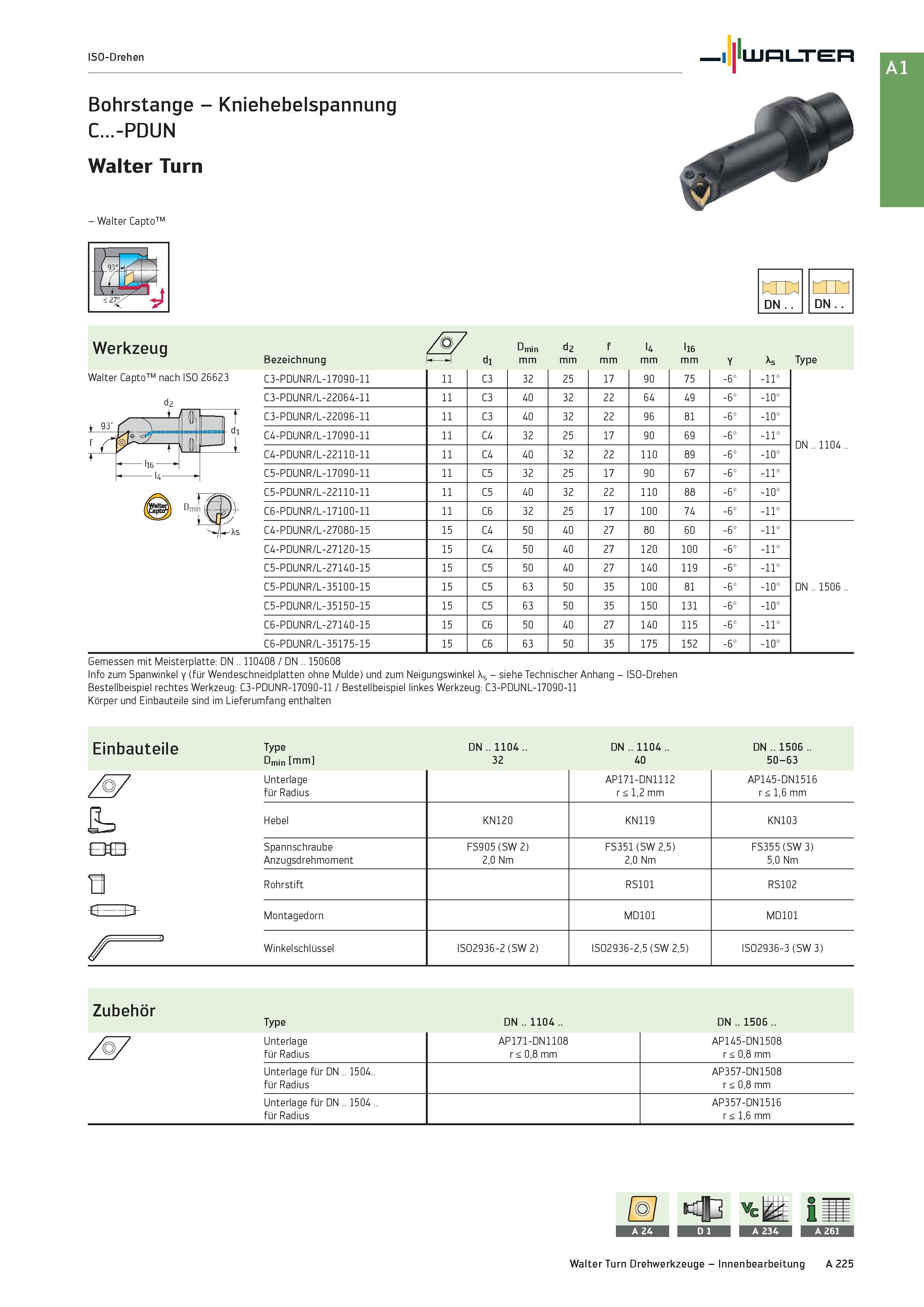

ISO-Drehen Bohrstange - Kniehebelspannung C...-PDUN Walter Turn - Walter Capto ran DN DN Werkzeug Walter Capto nach ISO 26623 i 93 f Bezeichnung min mm d2 mm f mm u mm li6 mm Type C3-PDUNR/L-17090-11 11 C3 32 25 17 90 75 -6° -11° DN .. 1104 .. C3-PDUNR/L-22064-11 11 C3 40 32 22 64 49 -6° -10° C3-PDUNR/L-22096-11 11 C3 40 32 22 96 81 -6° -10° C4-PDUNR/L-17090-11 11 C4 32 25 17 90 69 -6° -11° C4-PDUNR/L-22110-11 11 C4 40 32 22 110 89 -6° -10° C5-PDUNR/L-17090-11 11 C5 32 25 17 90 67 -6° -11° C5-PDUNR/L-22110-11 11 C5 40 32 22 110 88 -6° -10° C6-PDUNR/L-17100-11 11 C6 32 25 17 100 74 -6° -11° C4-PDUNR/L-27080-15 15 C4 50 40 27 80 60 -6° -11° DN .. 1506 .. C4-PDUNR/L-27120-15 15 C4 50 40 27 120 100 -6° -11° C5-PDUNR/L-27140-15 15 C5 50 40 27 140 119 -6° -11° C5-PDUNR/L-35100-15 15 C5 63 50 35 100 81 -6° -10° C5-PDUNR/L-35150-15 15 C5 63 50 35 150 131 -6° -10° C6-PDUNR/L-27140-15 15 C6 50 40 27 140 115 -6° -11° C6-PDUNR/L-35175-15 15 C6 63 50 35 175 152 -6° -10° Gemessen mit Meisterplatte: DN .. 110408 / DN .. 150608 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: C3-PDUNR-17090-11 / Bestellbeispiel linkes Werkzeug: C3-PDUNL-17090-11 Körper und Einbauteile sind im Lieferumfang enthalten A Y s Einbauteile Type Dmin mm DN .. 1104 .. 32 DN .. 1104 .. 40 DN .. 1506 .. 50-63 /M7 Unterlage für Radius AP171-DN1112 r < 1,2 mm AP145-DN1516 r < 1,6 mm S= Hebel KN120 KN119 KN103 ÖB Spannschraube FS905 (SW 2) FS351 (SW 2,5) FS355 (SW 3) Anzugsdrehmoment 2,0 Nm 2,0 Nm 5,0 Nm n Rohrstift RS101 RS102 A Montagedorn MD101 MD101 " Winkelschlüssel ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Zubehör Type DN .. 1104 .. DN .. 1506 .. Z 7 Unterlage für Radius AP171-DN1108 r < 0,8 mm AP145-DN1508 r < 0,8 mm Unterlage für DN .. 1504.. AP357-DN1508 für Radius r < 0,8 mm Unterlage für DN .. 1504 .. AP357-DN1516 für Radius r < 1,6 mm Walter Turn Drehwerkzeuge - Innenbearbeitung A 225
