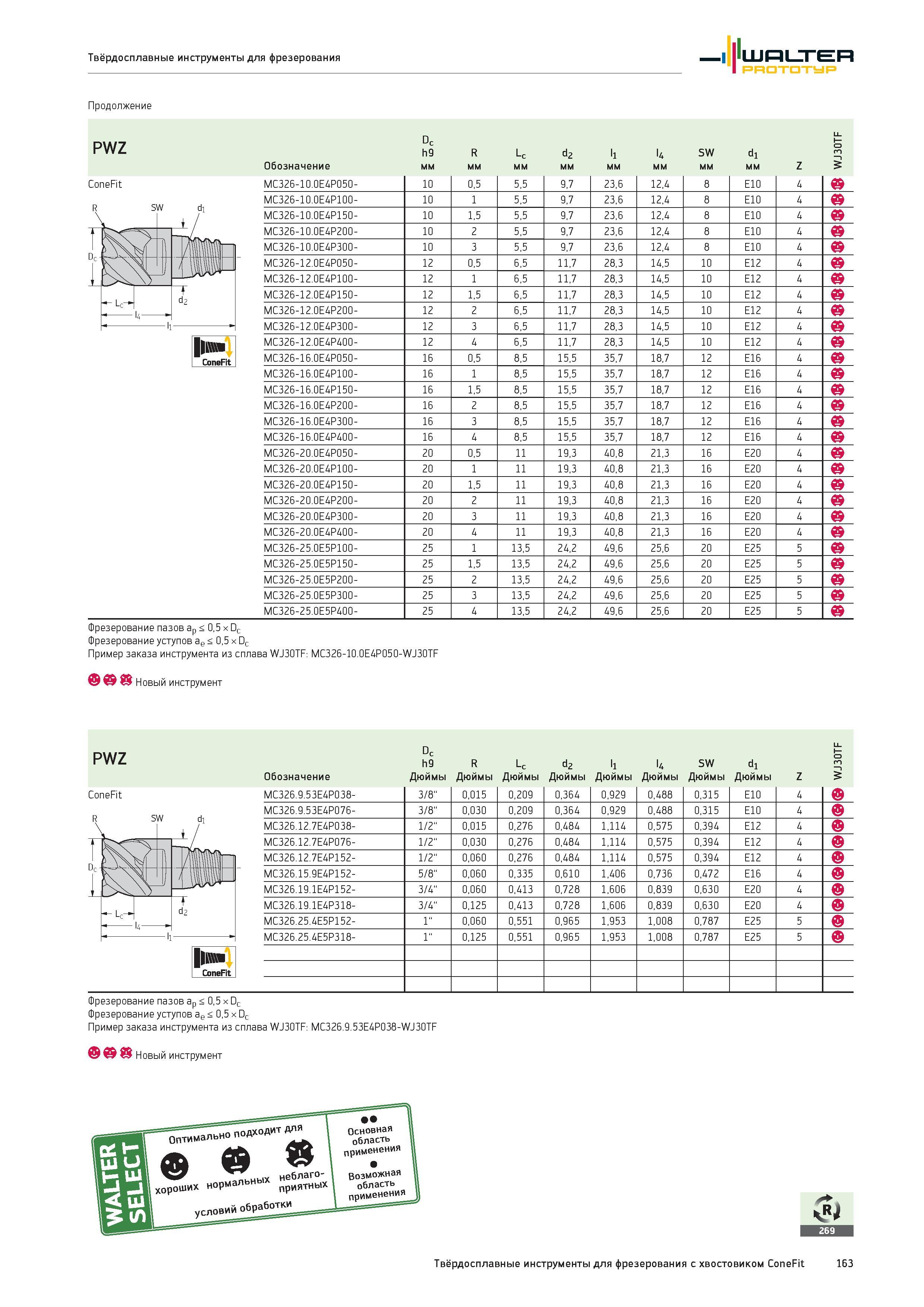

165 Каталог WALTER 2016 Новый режущий инструмент и станочная оснастка Вер. 16-2 Стр.163

Каталог WALTER 2016 Новый инструмент Вер. 16-2 Стр. 163 0165 Lab2u

Твёрдосплавные инструменты для фрезерования Walter Продолжение PWZ О ОТ а .с R Lc d2 ll l4 SW di F i о 3 Обозначение мм Z ConeFit MC326-10.0E4P050- 10 0,5 5,5 9,7 23,6 12,4 8 E10 4 MC326-10.0E4P100- 10 1 5,5 9,7 23,6 12,4 8 E10 4 MC326-10.0E4P150- 10 1,5 5,5 9,7 23,6 12,4 8 E10 4 MC326-10.0E4P200- 10 2 5,5 9,7 23,6 12,4 8 E10 4 MC326-10.0E4P300- 10 3 5,5 9,7 23,6 12,4 8 E10 4 MC326-12.0E4P050- 12 0,5 6,5 11,7 28,3 14,5 10 E12 4 MC326-12.0E4P100- 12 1 6,5 11,7 28,3 14,5 10 E12 4 MC326-12.0E4P150- 12 1,5 6,5 11,7 28,3 14,5 10 E12 4 MC326-12.0E4P200- 12 2 6,5 11,7 28,3 14,5 10 E12 4 MC326-12.0E4P300- 12 3 6,5 11,7 28,3 14,5 10 E12 4 MC326-12.0E4P400- 12 4 6,5 11,7 28,3 14,5 10 E12 4 MC326-16.0E4P050- 16 0,5 8,5 15,5 35,7 18,7 12 E16 4 MC326-16.0E4P100- 16 1 8,5 15,5 35,7 18,7 12 E16 4 MC326-16.0E4P150- 16 1,5 8,5 15,5 35,7 18,7 12 E16 4 MC326-16.0E4P200- 16 2 8,5 15,5 35,7 18,7 12 E16 4 MC326-16.0E4P300- 16 3 8,5 15,5 35,7 18,7 12 E16 4 MC326-16.0E4P400- 16 4 8,5 15,5 35,7 18,7 12 E16 4 MC326-20.0E4P050- 20 0,5 11 19,3 40,8 21,3 16 E20 4 MC326-20.0E4P100- 20 1 11 19,3 40,8 21,3 16 E20 4 MC326-20.0E4P150- 20 1,5 11 19,3 40,8 21,3 16 E20 4 MC326-20.0E4P200- 20 2 11 19,3 40,8 21,3 16 E20 4 MC326-20.0E4P300- 20 3 11 19,3 40,8 21,3 16 E20 4 MC326-20.0E4P400- 20 4 11 19,3 40,8 21,3 16 E20 4 MC326-25.0E5P100- 25 1 13,5 24,2 49,6 25,6 20 E25 5 MC326-25.0E5P150- 25 1,5 13,5 24,2 49,6 25,6 20 E25 5 MC326-25.0E5P200- 25 2 13,5 24,2 49,6 25,6 20 E25 5 MC326-25.0E5P300- 25 3 13,5 24,2 49,6 25,6 20 E25 5 MC326-25.0E5P400- 25 4 13,5 24,2 49,6 25,6 20 E25 5 Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,5 х Dc Пример заказа инструмента из сплава WJ30TF: MC326-10.0E4P050-WJ30TF a с Новый инструмент PWZ Dc h9 R Lc d2 ll U SW di F i о 3 Обозначение Дюймы Z ConeFit MC326.9.53E4P038- 3/8" 0,015 0,209 0,364 0,929 0,488 0,315 E10 4 a MC326.9.53E4P076- 3/8" 0,030 0,209 0,364 0,929 0,488 0,315 E10 4 a MC326.12.7E4P038- 1/2" 0,015 0,276 0,484 1,114 0,575 0,394 E12 4 a MC326.12.7E4P076- 1/2" 0,030 0,276 0,484 1,114 0,575 0,394 E12 4 a MC326.12.7E4P152- 1/2" 0,060 0,276 0,484 1,114 0,575 0,394 E12 4 a MC326.15.9E4P152- 5/8" 0,060 0,335 0,610 1,406 0,736 0,472 E16 4 a MC326.19.1E4P152- 3/4" 0,060 0,413 0,728 1,606 0,839 0,630 E20 4 a MC326.19.1E4P318- 3/4" 0,125 0,413 0,728 1,606 0,839 0,630 E20 4 a MC326.25.4E5P152- 1" 0,060 0,551 0,965 1,953 1,008 0,787 E25 5 a MC326.25.4E5P318- 1" 0,125 0,551 0,965 1,953 1,008 0,787 E25 5 a Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,5 х Dc Пример заказа инструмента из сплава WJ30TF: MC326.9.53E4P038-WJ30TF Новый инструмент „кЦНК неблаго- хороших нормальных приятнь1Х условийобработк Основная область применения Возможная область применения Твёрдосплавные инструменты для фрезерования с хвостовиком ConeFit 163
