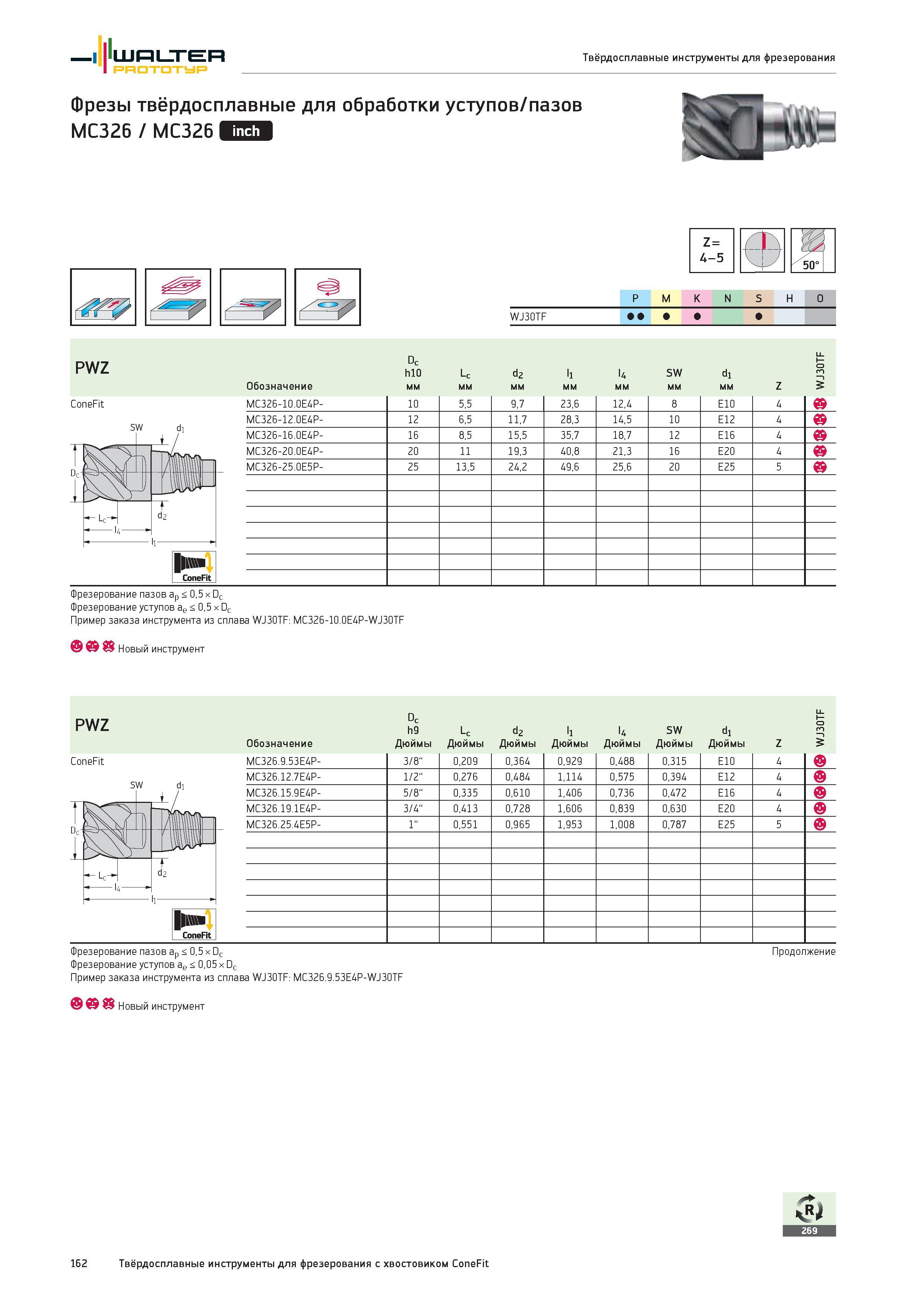

Твёрдосплавные инструменты для фрезерования Фрезы твёрдосплавные для обработки уступов/пазов MC326 / MC326 ЛЕЯ ConeFit Z = 4-5 P M K N S H O WJ30TF PWZ и° а £ Lc d2 ll l4 SW di F i о m Обозначение мм Z MC326-10.0E4P- 10 5,5 9,7 23,6 12,4 8 E10 4 MC326-12.0E4P- 12 6,5 11,7 28,3 14,5 10 E12 4 MC326-16.0E4P- 16 8,5 15,5 35,7 18,7 12 E16 4 MC326-20.0E4P- 20 11 19,3 40,8 21,3 16 E20 4 MC326-25.0E5P- 25 13,5 24,2 49,6 25,6 20 E25 5 Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,5 х Dc Пример заказа инструмента из сплава WJ30TF: MC326-10.0E4P-WJ30TF a с Новый инструмент PWZ Dc h9 Lc d2 ll W S -j di F i о m Обозначение Дюймы Z ConeFit MC326.9.53E4P- 3/8" 0,209 0,364 0,929 0,488 0,315 E10 4 a MC326.12.7E4P- 1/2" 0,276 0,484 1,114 0,575 0,394 E12 4 a MC326.15.9E4P- 5/8" 0,335 0,610 1,406 0,736 0,472 E16 4 a MC326.19.1E4P- 3/4" 0,413 0,728 1,606 0,839 0,630 E20 4 a MC326.25.4E5P- 1" 0,551 0,965 1,953 1,008 0,787 E25 5 a Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,05 х Dc Пример заказа инструмента из сплава WJ30TF: MC326.9.53E4P-WJ30TF Новый инструмент Продолжение 162 Твёрдосплавные инструменты для фрезерования с хвостовиком ConeFit
