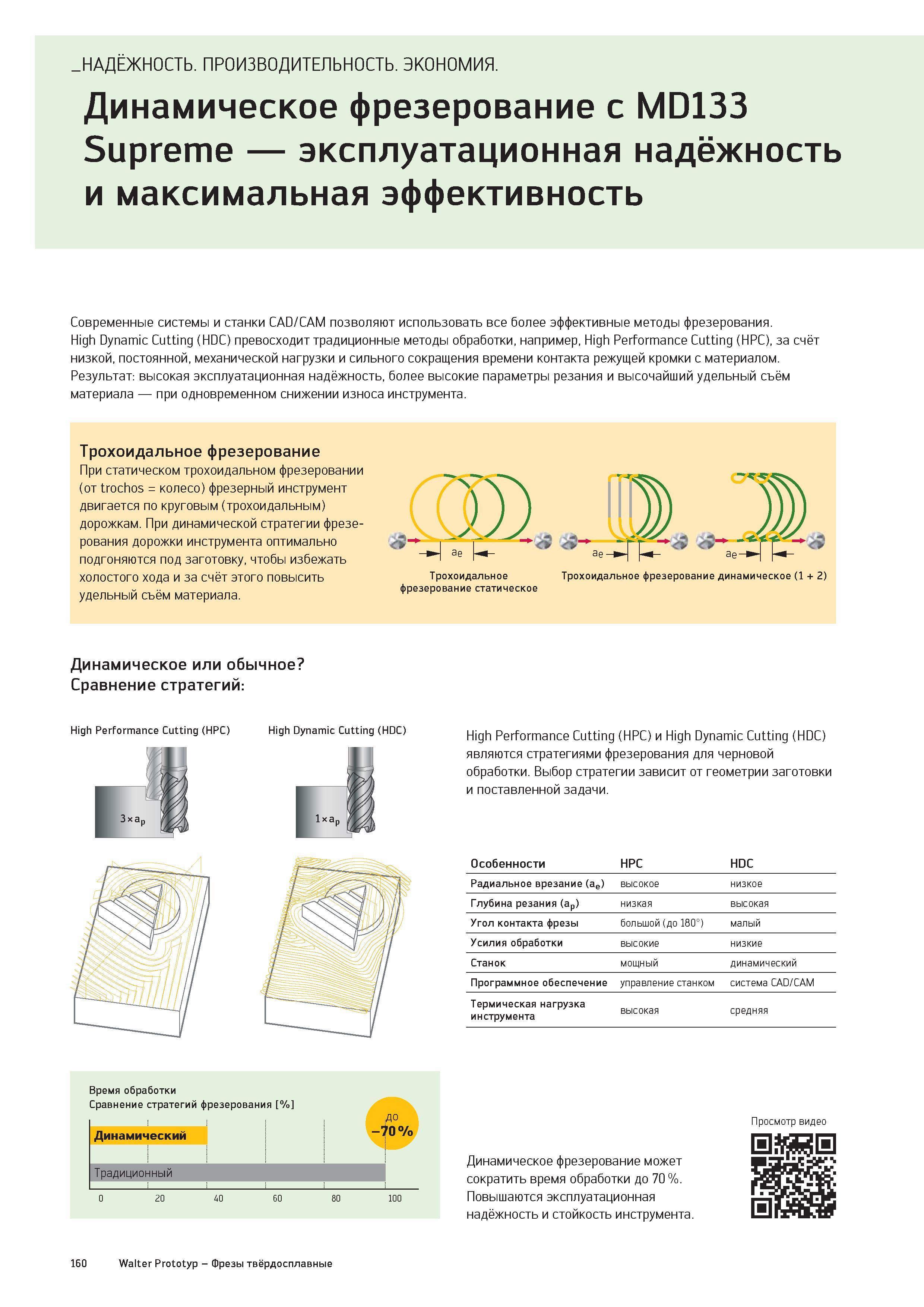

НАДЁЖНОСТЬ. ПРОИЗВОДИТЕЛЬНОСТЬ. ЭКОНОМИЯ. Динамическое фрезерование с MD133 Supreme эксплуатационная надёжность и максимальная эффективность Современные системы и станки CAD/CAM позволяют использовать все более эффективные методы фрезерования. High Dynamic Cutting (HDC) превосходит традиционные методы обработки, например, High Performance Cutting (HPC), за счёт низкой, постоянной, механической нагрузки и сильного сокращения времени контакта режущей кромки с материалом. Результат: высокая эксплуатационная надёжность, более высокие параметры резания и высочайший удельный съём материала при одновременном снижении износа инструмента. Трохоидальное фрезерование При статическом трохоидальном фрезеровании (от trochos = колесо) фрезерный инструмент двигается по круговым (трохоидальным) дорожкам. При динамической стратегии фрезерования дорожки инструмента оптимально подгоняются под заготовку, чтобы избежать холостого хода и за счёт этого повысить удельный съём материала. Трохоидальное фрезерование статическое Трохоидальное фрезерование динамическое (1 + 2) STP Динамическое или обычное Сравнение стратегий: High Performance Cutting (HPC) High Dynamic Cutting (HDC) 3 x a, High Performance Cutting (HPC) и High Dynamic Cutting (HDC) являются стратегиями фрезерования для черновой обработки. Выбор стратегии зависит от геометрии заготовки и поставленной задачи. Особенности HPC HDC Радиальное врезание (ae) высокое низкое Глубина резания (a,) низкая высокая Угол контакта фрезы большой (до 180°) малый Усилия обработки высокие низкие Станок мощный динамический Программное обеспечение управление станком система CAD/CAM Термическая нагрузка инструмента высокая средняя Время обработки Сравнение стратегий фрезерования % Динамич еский 0 % Традицио нный 0 20 40 60 80 100 Динамическое фрезерование может сократить время обработки до 70 %. Повышаются эксплуатационная надёжность и стойкость инструмента. Просмотр видео 160 Walter Prototyp - Фрезы твёрдосплавные
