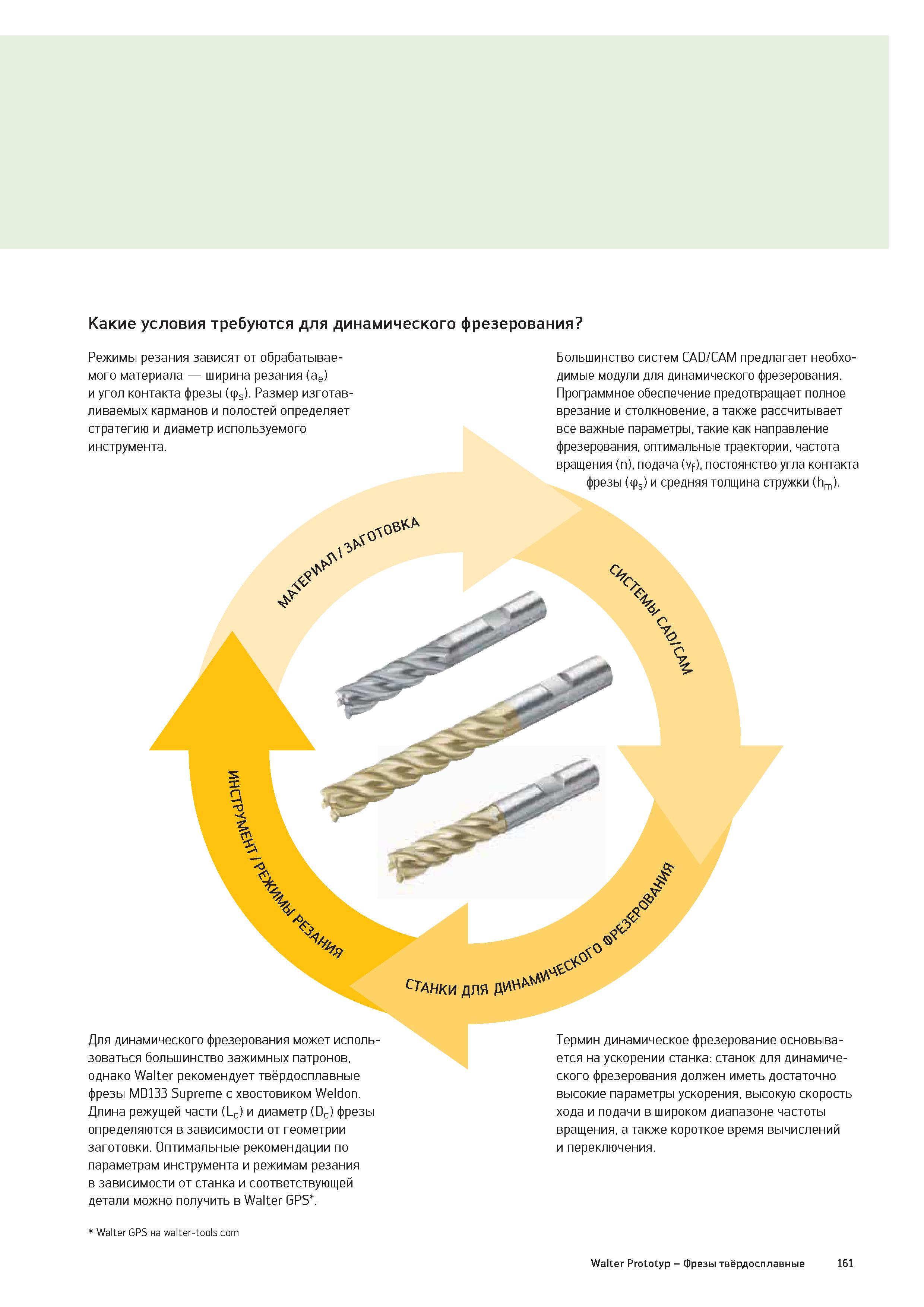

Какие условия требуются для динамического фрезерования Режимы резания зависят от обрабатываемого материала ширина резания (ae) и угол контакта фрезы (ф3). Размер изготавливаемых карманов и полостей определяет стратегию и диаметр используемого инструмента. Большинство систем CAD/CAM предлагает необходимые модули для динамического фрезерования. Программное обеспечение предотвращает полное врезание и столкновение, а также рассчитывает все важные параметры, такие как направление фрезерования, оптимальные траектории, частота вращения (n), подача (vf), постоянство угла контакта фрезы (ф3) и средняя толщина стружки (hm). Для динамического фрезерования может исполь зоваться большинство зажимных патронов, однако Walter рекомендует твёрдосплавные фрезы MD133 Supreme с хвостовиком Weldon. Длина режущей части (Lc) и диаметр (Dc) фрезы определяются в зависимости от геометрии заготовки. Оптимальные рекомендации по параметрам инструмента и режимам резания в зависимости от станка и соответствующей детали можно получить в Walter GPS . Термин динамическое фрезерование основывается на ускорении станка: станок для динамического фрезерования должен иметь достаточно высокие параметры ускорения, высокую скорость хода и подачи в широком диапазоне частоты вращения, а также короткое время вычислений и переключения. Walter GPS на Walter Prototyp - Фрезы твёрдосплавные 161
