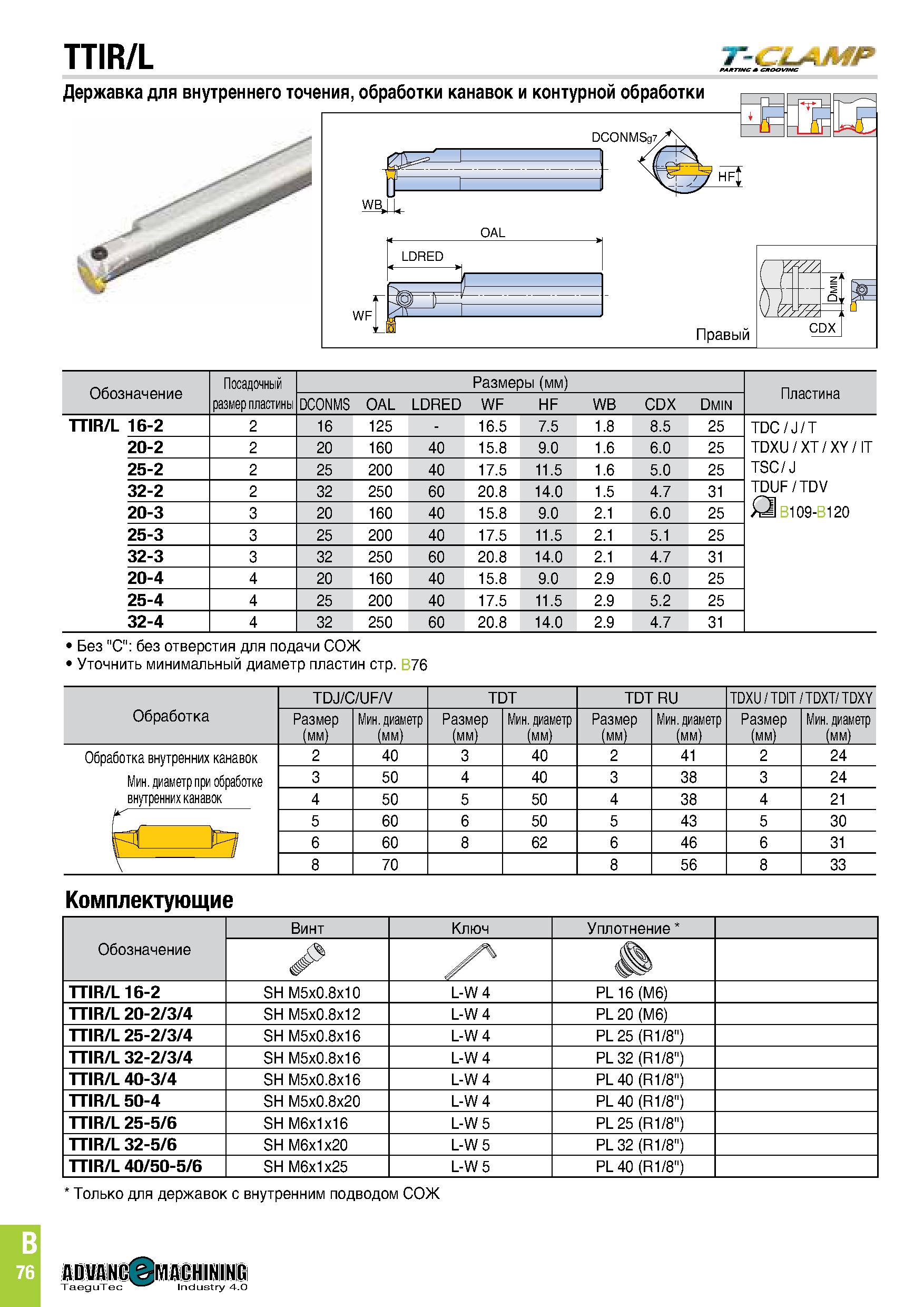

439 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.B76

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. B76 0439 Lab2u

Обозначение Посадочный размер пластины Размеры (мм) Пластина DCONMS OAL LDRED WF HF WB CDX Dmin TTIR/L 16-2 2 16 125 - 16.5 7.5 1.8 8.5 25 TDC / J/T 20-2 2 20 160 40 15.8 9.0 1.6 6.0 25 TDXu / XT / XY / IT 25-2 2 25 200 40 17.5 11.5 1.6 5.0 25 TSC / J 32-2 2 32 250 60 20.8 14.0 1.5 4.7 31 TDuF/TDV 20-3 3 20 160 40 15.8 9.0 2.1 6.0 25 XJ B109-B120 25-3 3 25 200 40 17.5 11.5 2.1 5.1 25 32-3 3 32 250 60 20.8 14.0 2.1 4.7 31 20-4 4 20 160 40 15.8 9.0 2.9 6.0 25 25-4 4 25 200 40 17.5 11.5 2.9 5.2 25 32-4 4 32 250 60 20.8 14.0 2.9 4.7 31 Без "C": без отверстия для подачи СОЖ Уточнить минимальный диаметр пластин стр. B76 Обработка tdj/c/uf/v TDT TDT Ru TDXu / TDIT / TDXT/ TDXY Размер (мм) Мин.диаметр (мм) Размер (мм) Мин.диаметр (мм) Размер (мм) Мин.диаметр (мм) Размер (мм) Мин. диаметр (мм) Обработка внутренних канавок Мин. диаметр при обработке внутренних канавок 2 40 3 40 2 41 2 24 3 50 4 40 3 38 3 24 4 50 5 50 4 38 4 21 г. . 5 60 6 50 5 43 5 30 и И 6 60 8 62 6 46 6 31 8 70 8 56 8 33 Комплектующие Обозначение Винт Ключ Уплотнение У4 n TTIR/L 16-2 SH M5x0.8x10 L-W 4 PL 16 (M6) TTIR/L 20-2/3/4 SH M5x0.8x12 L-W 4 PL 20 (M6) TTIR/L 25-2/3/4 SH M5x0.8x16 L-W 4 PL 25 (R1/8") TTIR/L 32-2/3/4 SH M5x0.8x16 L-W 4 PL 32 (R1/8") TTIR/L 40-3/4 SH M5x0.8x16 L-W 4 PL 40 (R1/8") TTIR/L 50-4 SH M5x0.8x20 L-W 4 PL 40 (R1/8") TTIR/L 25-5/6 SH M6x1x16 L-W 5 PL 25 (R1/8") TTIR/L 32-5/6 SH M6x1x20 L-W 5 PL 32 (R1/8") TTIR/L 40/50-5/6 SH M6x1x25 L-W 5 PL 40 (R1/8") Только для державок с внутренним подводом СОЖ Advanced machining TaeguTec Industry 4.0 B 76
