438 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.B75

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. B75 0438 Lab2u

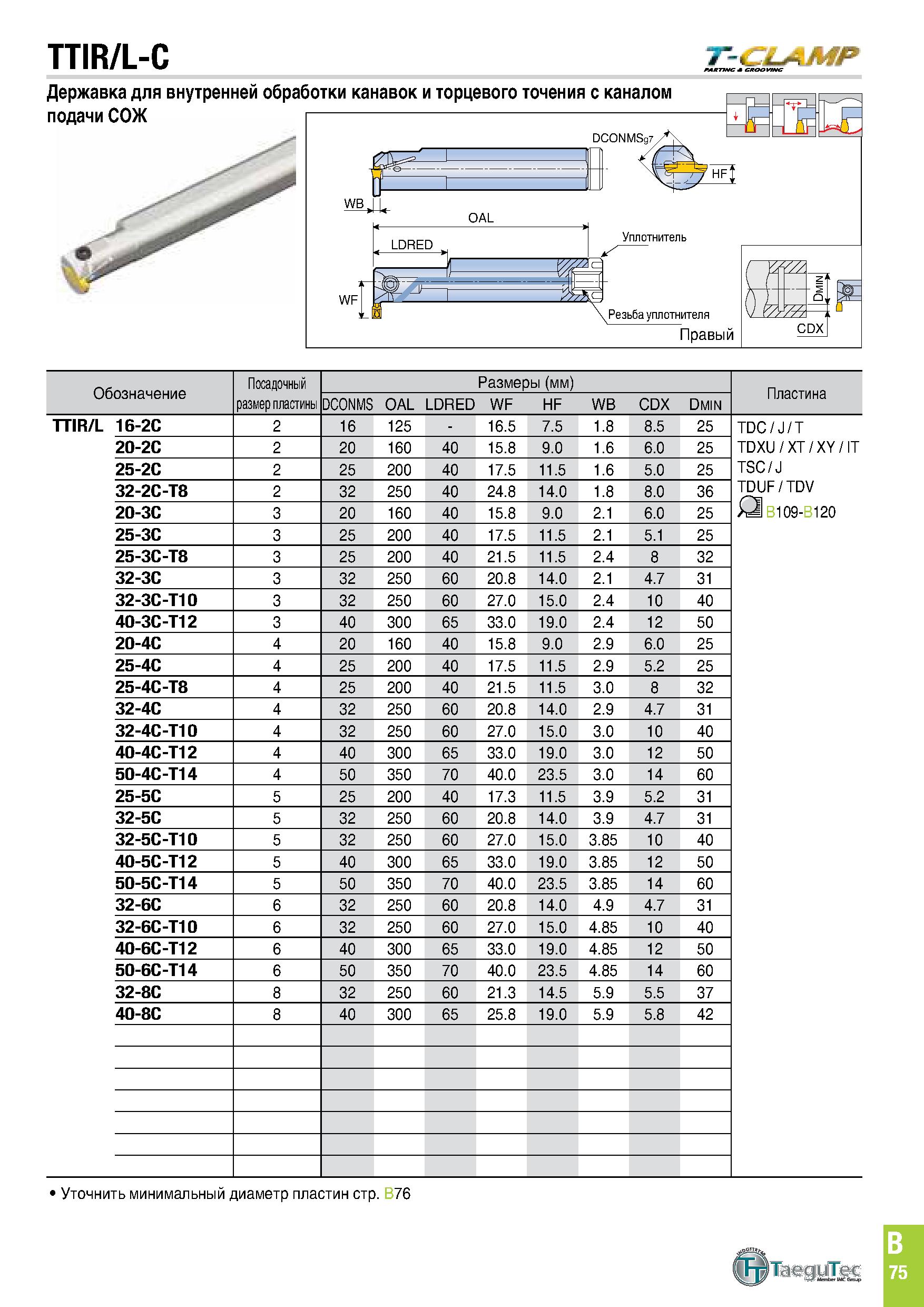

Державка для внутренней обработки канавок и торцевого точения с каналом Обозначение Посадочный размер пластины Размеры (мм) Пластина DCONMS OAL LDRED WF HF WB CDX Dmin TTIR/L 16-2C 2 16 125 - 16.5 7.5 1.8 8.5 25 TDC/J / T TDXU / XT / XY / IT TSC / J 20-2C 2 20 160 40 15.8 9.0 1.6 6.0 25 25-2C 2 25 200 40 17.5 11.5 1.6 5.0 25 32-2C-T8 2 32 250 40 24.8 14.0 1.8 8.0 36 TDUF/TDV Д B109-B120 20-3C 3 20 160 40 15.8 9.0 2.1 6.0 25 25-3C 3 25 200 40 17.5 11.5 2.1 5.1 25 25-3C-T8 3 25 200 40 21.5 11.5 2.4 8 32 32-3C 3 32 250 60 20.8 14.0 2.1 4.7 31 32-3C-T10 3 32 250 60 27.0 15.0 2.4 10 40 40-3C-T12 3 40 300 65 33.0 19.0 2.4 12 50 20-4C 4 20 160 40 15.8 9.0 2.9 6.0 25 25-4C 4 25 200 40 17.5 11.5 2.9 5.2 25 25-4C-T8 4 25 200 40 21.5 11.5 3.0 8 32 32-4C 4 32 250 60 20.8 14.0 2.9 4.7 31 32-4C-T10 4 32 250 60 27.0 15.0 3.0 10 40 40-4C-T12 4 40 300 65 33.0 19.0 3.0 12 50 50-4C-T14 4 50 350 70 40.0 23.5 3.0 14 60 25-5C 5 25 200 40 17.3 11.5 3.9 5.2 31 32-5C 5 32 250 60 20.8 14.0 3.9 4.7 31 32-5C-T10 5 32 250 60 27.0 15.0 3.85 10 40 40-5C-T12 5 40 300 65 33.0 19.0 3.85 12 50 50-5C-T14 5 50 350 70 40.0 23.5 3.85 14 60 32-6C 6 32 250 60 20.8 14.0 4.9 4.7 31 32-6C-T10 6 32 250 60 27.0 15.0 4.85 10 40 40-6C-T12 6 40 300 65 33.0 19.0 4.85 12 50 50-6C-T14 6 50 350 70 40.0 23.5 4.85 14 60 32-8C 8 32 250 60 21.3 14.5 5.9 5.5 37 40-8C 8 40 300 65 25.8 19.0 5.9 5.8 42 > Уточнить минимальный диаметр пластин стр. B76 mmetnflec B 75
