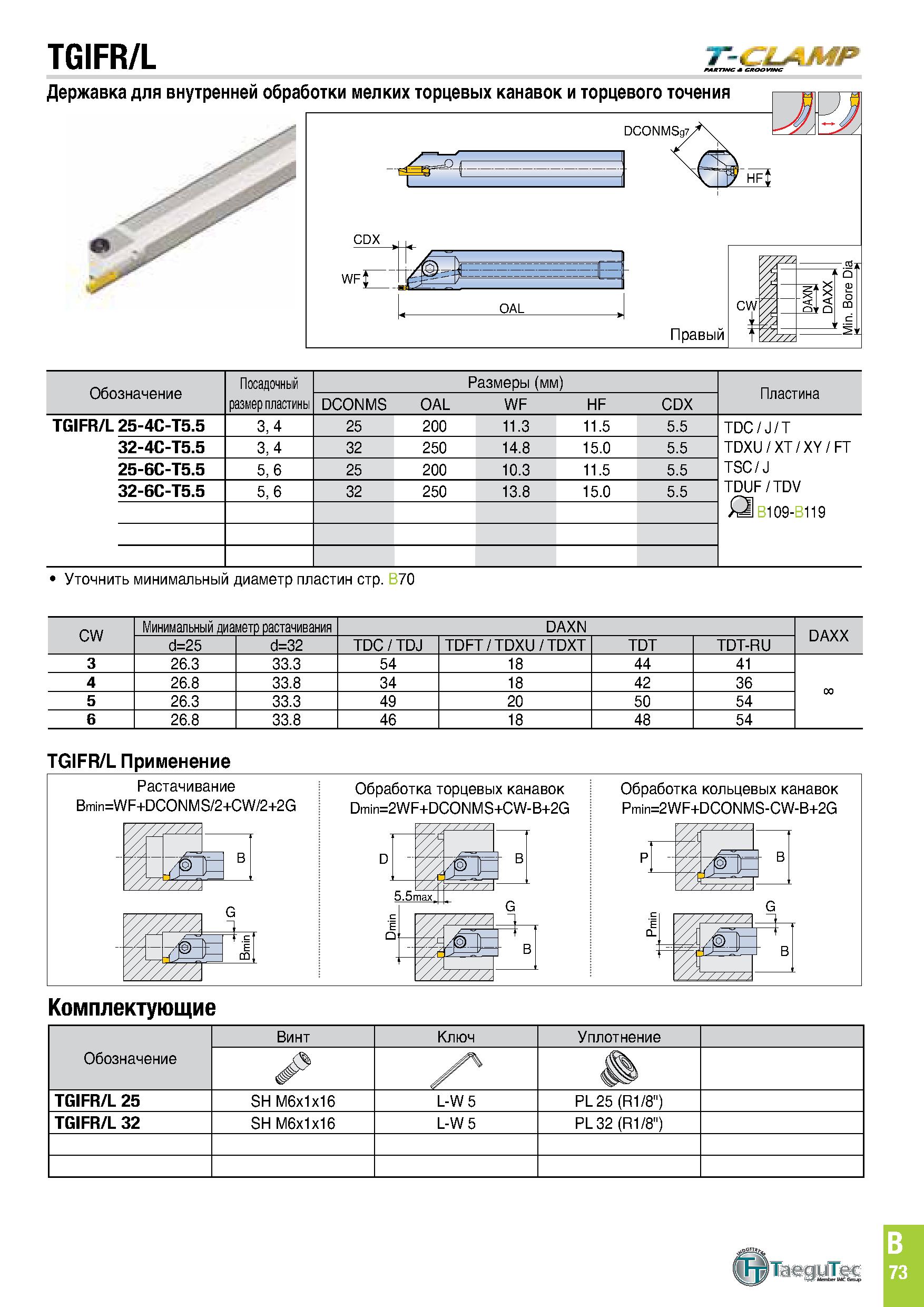

TGIFR/L T-CLAMP Державка для внутренней обработки мелких торцевых канавок и торцевого точения DCONM - г J t № ; OAL Правый Обозначение Посадочный размер пластины Размеры (мм) Пластина DCONMS OAL WF HF CDX TGIFR/L 25-4C-T5.5 3, 4 25 200 11.3 11.5 5.5 TDC/J / T TDXU/XT/XY/FT TSC / J TDUF/TDV Д B109-B119 32-4C-T5.5 3, 4 32 250 14.8 15.0 5.5 25-6C-T5.5 5, 6 25 200 10.3 11.5 5.5 32-6C-T5.5 5, 6 32 250 13.8 15.0 5.5 Уточнить минимальный диаметр пластин стр. B70 CW Минимальный диаметр растачивания DAXN DAXX d=25 d=32 TDC / TDJ TDFT/TDXU/TDXT TDT TDT-RU 3 26.3 33.3 54 18 44 41 X 4 26.8 33.8 34 18 42 36 5 26.3 33.3 49 20 50 54 6 26.8 33.8 46 18 48 54 TGIFR/L Применение Растачивание Bmin=WF+DCONMS/2+CW/2+2G Обработка торцевых канавок Dmin=2WF+DCONMS+CW-B+2G /// /Щ)НТ 5.5 naxj Обработка кольцевых канавок Pmin=2WF+DCONMS-CW-B+2G B P D Комплектующие TaeguTec B 73
