440 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.B77

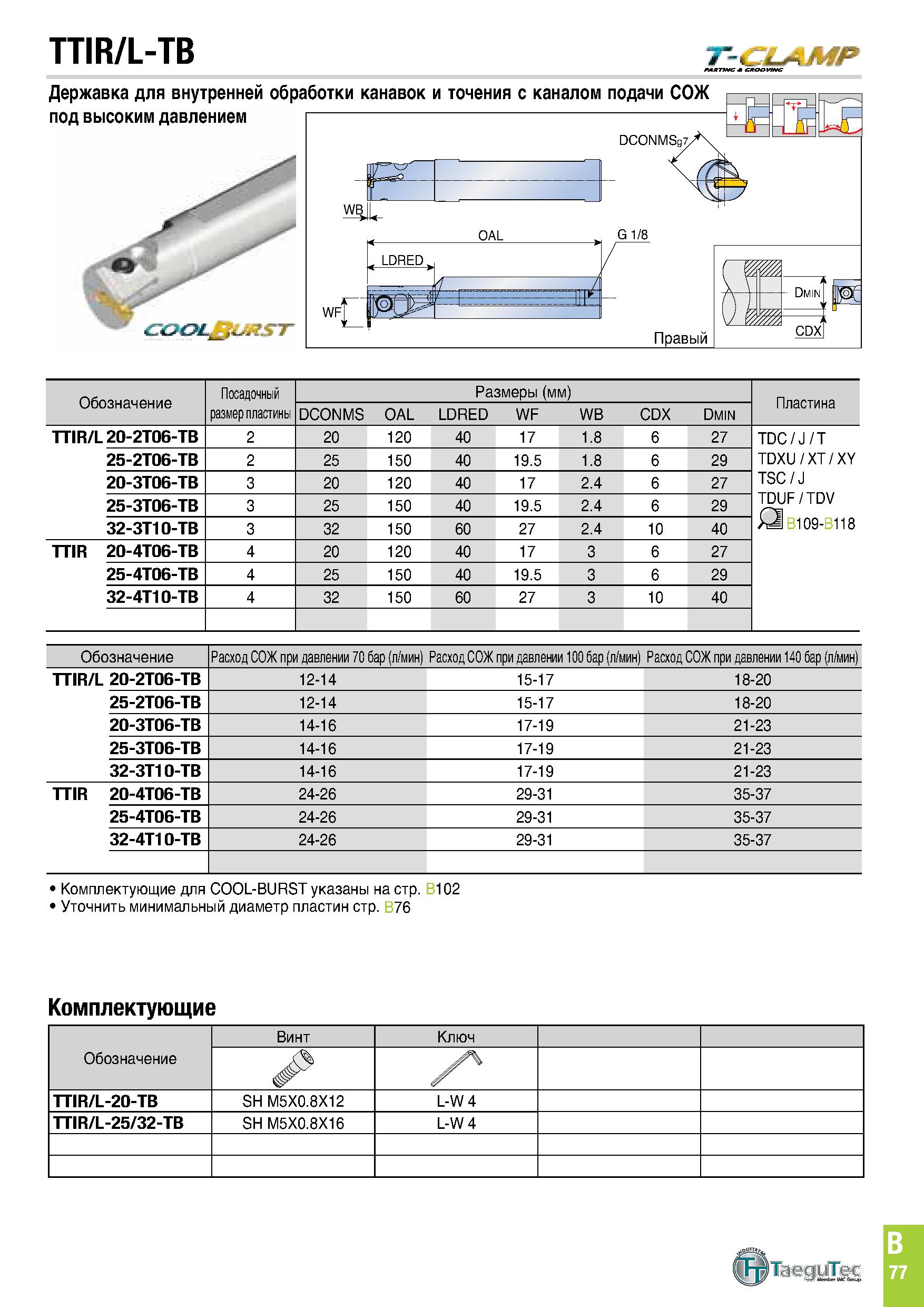

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. B77 0440 Lab2u TTIR/L-TB Tz&LAMP Державка для внутренней обработки канавок и точения с каналом подачи СОЖ Обозначение Посадочный Размеры (мм) Пластина размер пластины DCONMS OAL LDRED WF WB CDX Dmin TTIR/L 20-2T06-TB 2 20 120 40 17 1.8 6 27 TDC/J/T 25-2T06-TB 2 25 150 40 19.5 1.8 6 29 TDXu / XT / XY 20-3T06-TB 3 20 120 40 17 2.4 6 27 TSC / J 25-3T06-TB 3 25 150 40 19.5 2.4 6 29 TDuF/TDV 32-3T10-TB 3 32 150 60 27 2.4 10 40 Д B109-B118 TTIR 20-4T06-TB 4 20 120 40 17 3 6 27 25-4T06-TB 4 25 150 40 19.5 3 6 29 32-4T10-TB 4 32 150 60 27 3 10 40 Обозначение Расход СОЖ при давлении 70 бар (л/мин) Расход СОЖ при давлении 100 бар (л/мин) Расход СОЖ при давлении 140 бар (л/мин) TTIR/L 20-2T06-TB 12-14 15-17 18-20 25-2T06-TB 12-14 15-17 18-20 20-3T06-TB 14-16 17-19 21-23 25-3T06-TB 14-16 17-19 21-23 32-3T10-TB 14-16 17-19 21-23 TTIR 20-4T06-TB 24-26 29-31 35-37 25-4T06-TB 24-26 29-31 35-37 32-4T10-TB 24-26 29-31 35-37 Комплектующие для COOL-BuRST указаны на стр. B102 Уточнить минимальный диаметр пластин стр. B76 Комплектующие TaeguTec B 77
