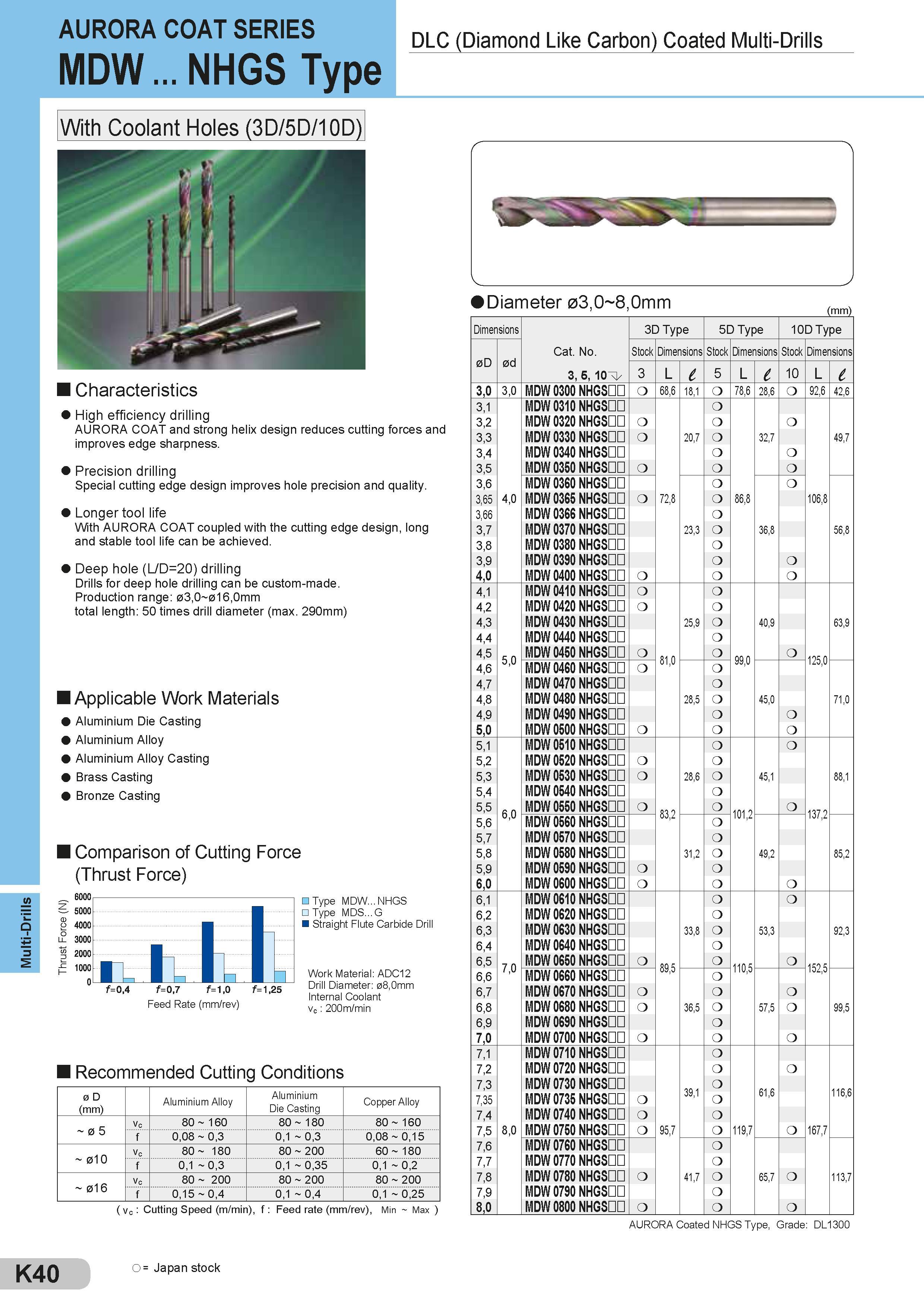

AURORA COAT SERIES MDW ... NHGS Type With Coolant Holes (3D/5D/10D) DLC (Diamond Like Carbon) Coated Multi-Drills Characteristics High efficiency drilling AURORA COAT and strong helix design reduces cutting forces and improves edge sharpness. Precision drilling Special cutting edge design improves hole precision and quality. Longer tool life With AURORA COAT coupled with the cutting edge design, long and stable tool life can be achieved. Deep hole (L/D=20) drilling Drills for deep hole drilling can be custom-made. Production range: 03,O 0l6,Omm total length: 50 times drill diameter (max. 290mm) Applicable Work Materials Aluminium Die Casting Aluminium Alloy Aluminium Alloy Casting Brass Casting Bronze Casting Comparison of Cutting Force (Thrust Force) f= 0,4 f= 0,7 f= 1,0 Feed Rate (mm/rev) f= 1,25 Type MDW...NHGS Type MDS...G Straight Flute Carbide Drill Work Material: ADC12 Drill Diameter: 08,0mm Internal Coolant vc : 200m/min Recommended Cutting Conditions 0 D (mm) Aluminium Alloy Aluminium Die Casting Copper Alloy 5 l vc 80 160 80 180 80 160 0,08 0,3 0,1 0,3 0,08 0,15 010 vc 80 180 80 200 60 180 f 0,1 0,3 0,1 0,35 0,1 0,2 016 vc 80 200 80 200 80 200 f 0,15 0,4 0,1 0,4 0,1 0,25 Diameter 03,0 8,0mm ( vc : Cutting Speed (m/min), f : Feed rate (mm/rev), Min Max ) (mm) Dimensions 3D Type 5D Type 10D Type 0D 0d Cat. No. Stock Dimensions Stock Dimensions Stock Dimensions 3, 5, 10 3 L l 5 L 10 L 3,0 3,0 MDW 0300 NHGSDD o 68,6 18,1 o 78,6 28,6 o 92,6 42,6 3,1 MDW 0310 NHGSDD o 3,2 MDW 0320 NHGSDD o 3,3 MDW 0330 NHGSDD o 20,7 o 32,7 49,7 3,4 MDW 0340 NHGSDD 3,5 MDW 0350 NHGSDD o 3,6 MDW 0360 NHGSDD 3,65 4,0 MDW 0365 NHGSDD o 72,8 o 86,8 106,8 3,66 MDW 0366 NHGSDD o 3,7 MDW 0370 NHGSDD 23,3 o 36,8 56,8 3,8 MDW 0380 NHGSDD o 3,9 MDW 0390 NHGSDD 4,0 MDW 0400 NHGSDD o 4,1 MDW 0410 NHGSDD 4,2 MDW 0420 NHGSDD 4,3 MDW 0430 NHGSDD 25,9 o 40,9 63,9 4,4 MDW 0440 NHGSDD o 4,5 5,0 MDW 0450 NHGSDD o 81,0 o 99,0 o 125,0 4,6 MDW 0460 NHGSDD 4,7 MDW 0470 NHGSDD o 4,8 MDW 0480 NHGSDD 28,5 o 45,0 71,0 4,9 MDW 0490 NHGSDD 5,0 MDW 0500 NHGSDD o 5,1 MDW 0510 NHGSDD 5,2 MDW 0520 NHGSDD 5,3 MDW 0530 NHGSDD o 28,6 o 45,1 88,1 5,4 MDW 0540 NHGSDD o 5,5 6,0 MDW 0550 NHGSDD o 83,2 o 101,2 o 137,2 5,6 MDW 0560 NHGSDD o 5,7 MDW 0570 NHGSDD o 5,8 MDW 0580 NHGSDD 31,2 o 49,2 85,2 5,9 MDW 0590 NHGSDD 6,0 MDW 0600 NHGSDD o 6,1 MDW 0610 NHGSDD 6,2 MDW 0620 NHGSDD o 6,3 MDW 0630 NHGSDD 33,8 o 53,3 92,3 6,4 MDW 0640 NHGSDD o 6,5 7,0 MDW 0650 NHGSDD o 89,5 o 110,5 o 152,5 6,6 MDW 0660 NHGSDD o 6,7 MDW 0670 NHGSDD o 6,8 MDW 0680 NHGSDD o 36,5 o 57,5 o 99,5 6,9 MDW 0690 NHGSDD o 7,0 MDW 0700 NHGSDD o 7,1 MDW 0710 NHGSDD o 7,2 MDW 0720 NHGSDD 7,3 7,35 MDW 0730 NHGSDD MDW 0735 NHGSDD o 39,1 61,6 116,6 7,4 MDW 0740 NHGSDD 7,5 8,0 MDW 0750 NHGSDD o 95,7 o 119,7 o 167,7 7,6 MDW 0760 NHGSDD o 7,7 MDW 0770 NHGSDD o 7,8 MDW 0780 NHGSDD o 41,7 o 65,7 o 113,7 7,9 MDW 0790 NHGSDD o 8,0 MDW 0800 NHGSDD o AURORA Coated NHGS Type, Grade: DL1300 K40 O = Japan stock
