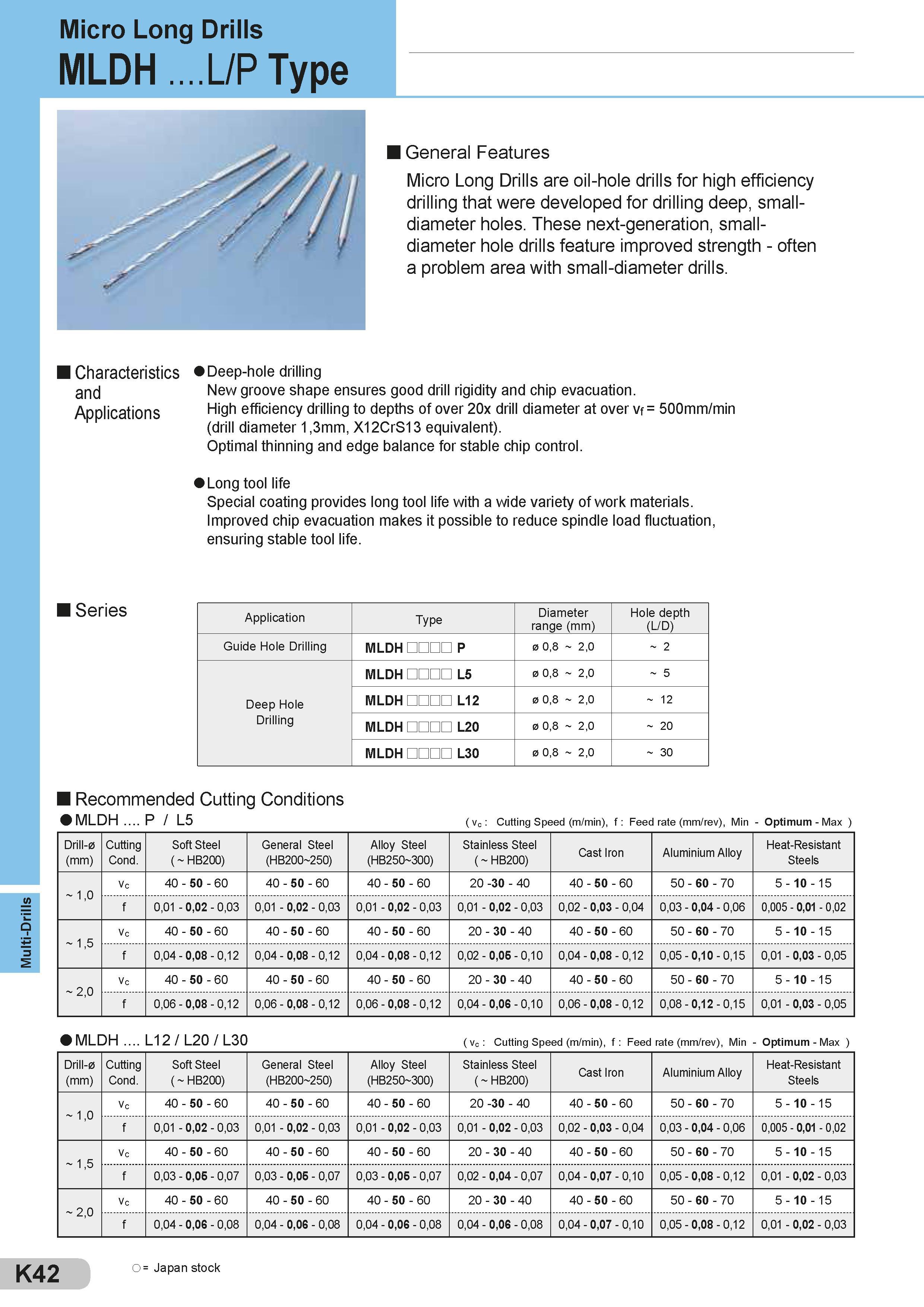

Multi-Drills Micro Long Drills MLDH ... L/P Type General Features Micro Long Drills are oil-hole drills for high efficiency drilling that were developed for drilling deep, small-diameter holes. These next-generation, small-diameter hole drills feature improved strength - often a problem area with small-diameter drills. I Characteristics and Applications Deep-hole drilling New groove shape ensures good drill rigidity and chip evacuation. High efficiency drilling to depths of over 20x drill diameter at over vf : (drill diameter 1,3mm, X12CrS13 equivalent). Optimal thinning and edge balance for stable chip control. 500mm/min Long tool life Special coating provides long tool life with a wide variety of work materials. Improved chip evacuation makes it possible to reduce spindle load fluctuation, ensuring stable tool life. Application Type Diameter range (mm) Hole depth (L/D) Guide Hole Drilling MLDH P 0 0,8 2,0 2 MLDH L5 0 0,8 2,0 5 Deep Hole MLDH L12 0 0,8 2,0 12 Drilling MLDH L20 0 0,8 2,0 20 MLDH L30 0 0,8 2,0 30 Recommended Cutting Conditions mldh P / L5 ( vc : Cutting Speed (m/min), f : Feed rate (mm/rev), Min - Optimum - Max ) Drill-0 (mm) Cutting Cond. Soft Steel ( HB200) General Steel (HB200 250) Alloy Steel (HB250 300) Stainless Steel ( HB200) Cast Iron Aluminium Alloy Heat-Resistant Steels 1,0 vc 40 - 50 - 60 40 - 50 - 60 40 - 50 - 60 20 -30 - 40 40 - 50 - 60 50 - 60 - 70 5 - 10 - 15 f 0,01 - 0,02 - 0,03 0,01 - 0,02 - 0,03 0,01 - 0,02 - 0,03 0,01 - 0,02 - 0,03 0,02 - 0,03 - 0,04 0,03 - 0,04 - 0,06 0,005 - 0,01 - 0,02 1,5 vc 40 - 50 - 60 40 - 50 - 60 40 - 50 - 60 20 - 30 - 40 40 - 50 - 60 50 - 60 - 70 5 - 10 - 15 f 0,04 - 0,08 - 0,12 0,04 - 0,08 - 0,12 0,04 - 0,08 - 0,12 0,02 - 0,05 - 0,10 0,04 - 0,08 - 0,12 0,05 - 0,10 - 0,15 0,01 - 0,03 - 0,05 2,0 vc 40 - 50 - 60 40 - 50 - 60 40 - 50 - 60 20 - 30 - 40 40 - 50 - 60 50 - 60 - 70 5 - 10 - 15 f 0,06 - 0,08 - 0,12 0,06 - 0,08 - 0,12 0,06 - 0,08 - 0,12 0,04 - 0,06 - 0,10 0,06 - 0,08 - 0,12 0,08 - 0,12 - 0,15 0,01 - 0,03 - 0,05 MLDH L12 / L20 / L30 ( vc : Cutting Speed (m/min), f : Feed rate (mm/rev), Min - Optimum - Max ) Drill-0 (mm) Cutting Cond. Soft Steel ( HB200) General Steel (HB200 250) Alloy Steel (HB250 300) Stainless Steel ( HB200) Cast Iron Aluminium Alloy Heat-Resistant Steels 1,0 vc 40 - 50 - 60 40 - 50 - 60 40 - 50 - 60 20 -30 - 40 40 - 50 - 60 50 - 60 - 70 5 - 10 - 15 f 0,01 - 0,02 - 0,03 0,01 - 0,02 - 0,03 0,01 - 0,02 - 0,03 0,01 - 0,02 - 0,03 0,02 - 0,03 - 0,04 0,03 - 0,04 - 0,06 0,005 - 0,01 - 0,02 1,5 vc 40 - 50 - 60 40 - 50 - 60 40 - 50 - 60 20 - 30 - 40 40 - 50 - 60 50 - 60 - 70 5 - 10 - 15 f 0,03 - 0,05 - 0,07 0,03 - 0,05 - 0,07 0,03 - 0,05 - 0,07 0,02 - 0,04 - 0,07 0,04 - 0,07 - 0,10 0,05 - 0,08 - 0,12 0,01 - 0,02 - 0,03 2,0 vc 40 - 50 - 60 40 - 50 - 60 40 - 50 - 60 20 - 30 - 40 40 - 50 - 60 50 - 60 - 70 5 - 10 - 15 f 0,04 - 0,06 - 0,08 0,04 - 0,06 - 0,08 0,04 - 0,06 - 0,08 0,04 - 0,06 - 0,08 0,04 - 0,07 - 0,10 0,05 - 0,08 - 0,12 0,01 - 0,02 - 0,03 O = Japan stock
