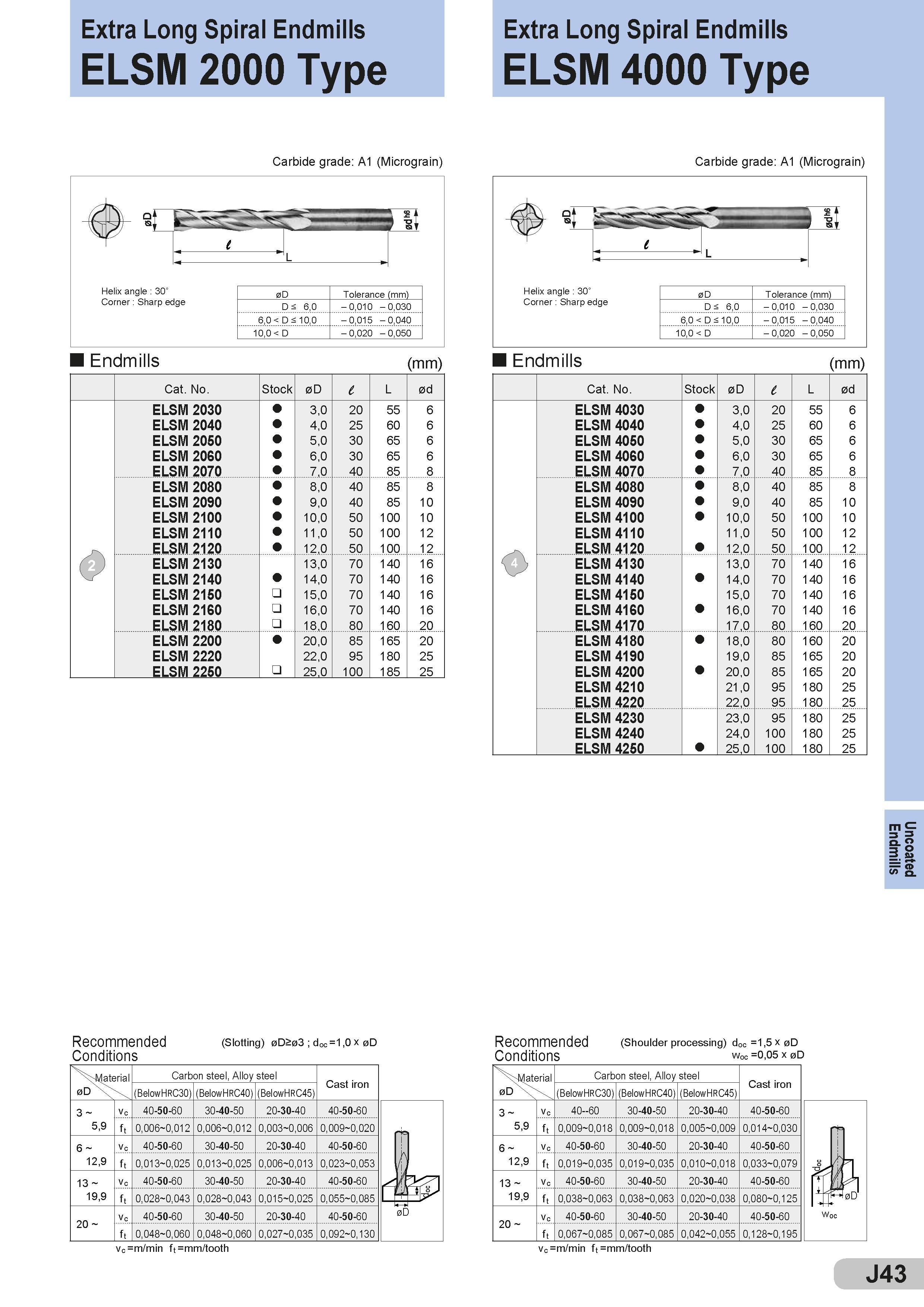

Extra Long Spiral Endmills ELSM 2000 Type Extra Long Spiral Endmills ELSM 4000 Type Carbide grade: A1 (Micrograin) Carbide grade: A1 (Micrograin) Endmills (mm) Cat. No. Stock 0D l L 0d ELSM 2030 3,0 20 55 6 ELSM 2040 4,0 25 60 6 ELSM 2050 5,0 30 65 6 ELSM 2060 6,0 30 65 6 ELSM 2070 7,0 40 85 8 ELSM 2080 8,0 40 85 8 ELSM 2090 9,0 40 85 10 ELSM 2100 10,0 50 100 10 ELSM 2110 11,0 50 100 12 ELSM 2120 12,0 50 100 12 ELSM 2130 13,0 70 140 16 ELSM 2140 14,0 70 140 16 ELSM 2150 15,0 70 140 16 ELSM 2160 16,0 70 140 16 ELSM 2180 18,0 80 160 20 ELSM 2200 20,0 85 165 20 ELSM 2220 22,0 95 180 25 ELSM 2250 25,0 100 185 25 Endmills (mm) Cat. No. Stock 0D l L 0d ELSM 4030 3,0 20 55 6 ELSM 4040 4,0 25 60 6 ELSM 4050 5,0 30 65 6 ELSM 4060 6,0 30 65 6 ELSM 4070 7,0 40 85 8 ELSM 4080 8,0 40 85 8 ELSM 4090 9,0 40 85 10 ELSM 4100 10,0 50 100 10 ELSM 4110 11,0 50 100 12 R ELSM 4120 12,0 50 100 12 ELSM 4130 13,0 70 140 16 ELSM 4140 14,0 70 140 16 ELSM 4150 15,0 70 140 16 ELSM 4160 16,0 70 140 16 ELSM 4170 17,0 80 160 20 ELSM 4180 18,0 80 160 20 ELSM 4190 19,0 85 165 20 ELSM 4200 20,0 85 165 20 ELSM 4210 21,0 95 180 25 ELSM 4220 22,0 95 180 25 ELSM 4230 23,0 95 180 25 ELSM 4240 24,0 100 180 25 ELSM 4250 25,0 100 180 25 Recommended (Slotting) 0D>03 ; doc=1,0 x 0D Conditions x;Material 0D Carbon steel, Alloy steel Cast iron (BelowHRC30) (BelowHRC40) (BelowHRC45) 3 5,9 Vc 40-50-60 30-40-50 20-30-40 40-50-60 1 y. ft 0,006-0,012 0,006 0,012 0,003 0,006 0,009 0,020 6 12,9 Vc 40-50-60 30-40-50 20-30-40 40-50-60 ft 0,013 0,025 0,013 0,025 0,006 0,013 0,023 0,053 13 19,9 Vc 40-50-60 30-40-50 20-30-40 40-50-60 ft 0,028 0,043 0,028 0,043 0,015 0,025 0,055 0,085 20 Vc 40-50-60 30-40-50 20-30-40 40-50-60 0D ft 0,048 0,060 0,048 0,060 0,027 0,035 0,092 0,130 Vc =m/min ft =mm/tooth Recommended (Shoulder processing) doc =1,5 x 0D Conditions woc =0,05 x 0D xSMaterial 0D \\ Carbon steel, Alloy steel Cast iron (BelowHRC30) (BelowHRC40) (BelowHRC45) 3 5,9 Vc 40 60 30-40-50 20-30-40 40-50-60 Woc ft 0,009 0,018 0,009 0,018 0,005 0,009 0,014 0,030 6 12,9 Vc 40-50-60 30-40-50 20-30-40 40-50-60 ft 0,019 0,035 0,019 0,035 0,010 0,018 0,033 0,079 13 19,9 Vc 40-50-60 30-40-50 20-30-40 40-50-60 ft 0,038 0,063 0,038 0,063 0,020 0,038 0,080 0,125 20 Vc ft 40-50-60 30-40-50 20-30-40 40-50-60 0,067 0,085 0,067 0,085 0,042 0,055 0,128 0,195 Vc =m/min ft =mm/tooth J43 Uncoated Endmills
