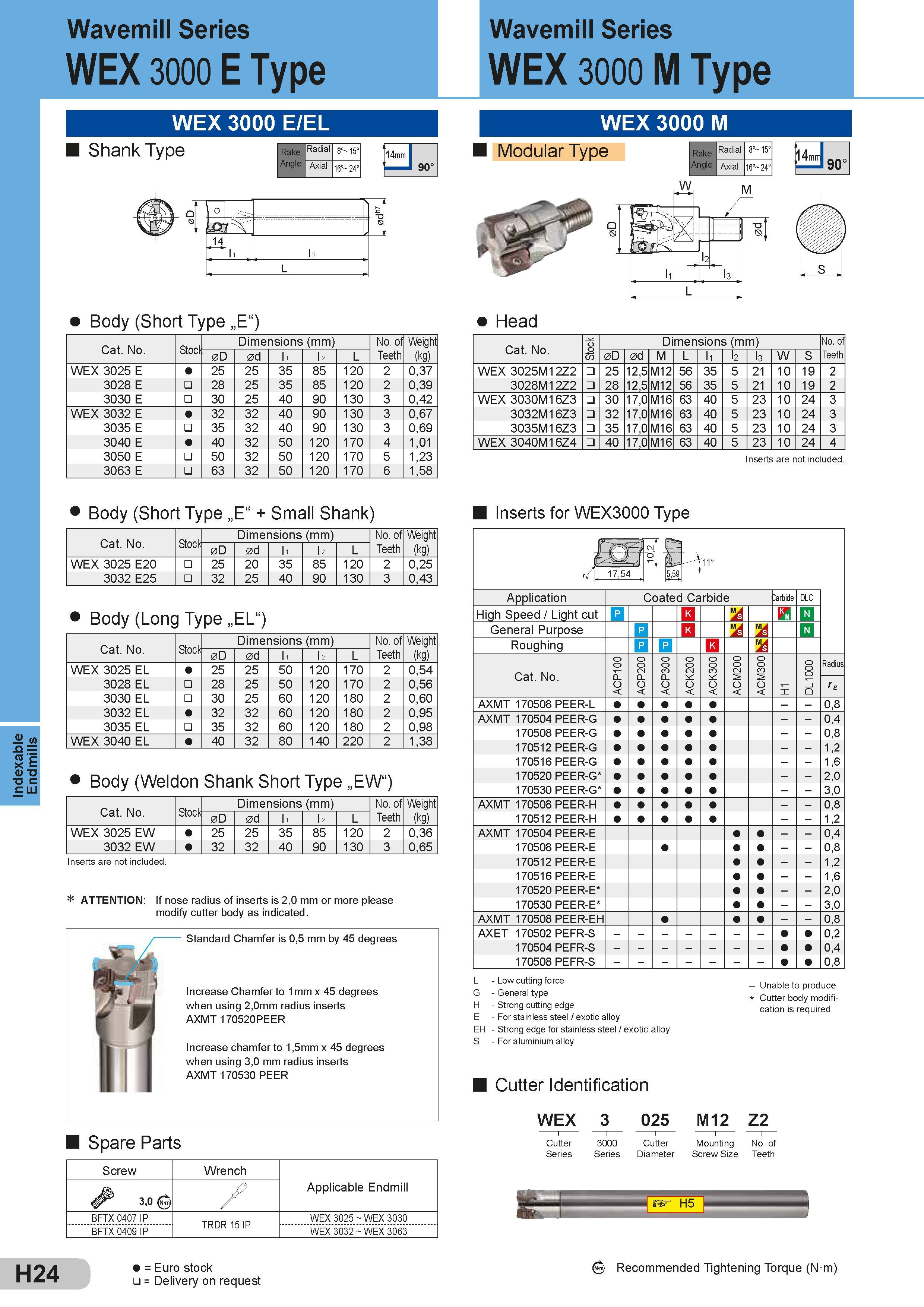

Indexable Endmills Wavemill Series WEX 3000 E Type WEX 3000 E/EL Shank Type Rake Radial 8° 15° Angle Axial 16° 24° 14mm 90° Body (Short Type „E") Wavemill Series WEX 3000 M Type WEX 3000 M Modular Type Rake Radial 8° 15° Angle Axial 16° 24° 90° . s , Head L Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0D 0d l1 l 2 L WEX 3025 E 25 25 35 85 120 2 0,37 3028 E 28 25 35 85 120 2 0,39 3030 E 30 25 40 90 130 3 0,42 WEX 3032 E 32 32 40 90 130 3 0,67 3035 E 35 32 40 90 130 3 0,69 3040 E 40 32 50 120 170 4 1,01 3050 E 50 32 50 120 170 5 1,23 3063 E 63 32 50 120 170 6 1,58 Body (Short Type „E" + Small Shank) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Weight 0D 0d l1 l 2 L Teeth (kg) WEX 3025 E20 25 20 35 85 120 2 0,25 3032 E25 32 25 40 90 130 3 0,43 Body (Long Type „EL") Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0D 0d l1 l 2 L WEX 3025 EL 25 25 50 120 170 2 0,54 3028 EL 28 25 50 120 170 2 0,56 3030 EL 30 25 60 120 180 2 0,60 3032 EL 32 32 60 120 180 2 0,95 3035 EL 35 32 60 120 180 2 0,98 WEX 3040 EL 40 32 80 140 220 2 1,38 Body (Weldon Shank Short Type „EW") Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0D 0d l1 l 2 L WEX 3025 EW 25 25 35 85 120 2 0,36 3032 EW 32 32 40 90 130 3 0,65 Inserts are not included. ATTENTION: If nose radius of inserts is 2,0 mm or more please modify cutter body as indicated. Standard Chamfer is 0,5 mm by 45 degrees Increase Chamfer to 1mm x 45 degrees when using 2,0mm radius inserts AXMT 170520PEER Increase chamfer to 1,5mm x 45 degrees when using 3,0 mm radius inserts AXMT 170530 PEER Spare Parts Запасные части Sumitomo и комплектующие Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев 0D 0d M L l1 l2 l3 W S WEX 3025M12Z2 25 12,5 M12 56 35 5 21 10 19 2 3028M12Z2 28 12,5 M12 56 35 5 21 10 19 2 WEX 3030M16Z3 30 17,0 M16 63 40 5 23 10 24 3 3032M16Z3 32 17,0 M16 63 40 5 23 10 24 3 3035M16Z3 35 17,0 M16 63 40 5 23 10 24 3 WEX 3040M16Z4 40 17,0 M16 63 40 5 23 10 24 4 Inserts are not included. Inserts for WEX3000 Type Application Coated Carbide Carbide DLC High Speed / Light cut H I'l ms II n General Purpose P k ms ms n Roughing I'l H II ms Cat. No. ACP100 ACP200 ACP300 ACK200 ACK300 ACM200 ACM300 I DL1000 Radius r£ AXMT 170508 PEER-L - - 0,8 AXMT 170504 PEER-G - - 0,4 170508 PEER-G - - 0,8 170512 PEER-G - - 1,2 170516 PEER-G - - 1,6 170520 PEER-G - - 2,0 170530 PEER-G - - 3,0 AXMT 170508 PEER-H - - 0,8 170512 PEER-H - - 1,2 AXMT 170504 PEER-E - - 0,4 170508 PEER-E - - 0,8 170512 PEER-E - - 1,2 170516 PEER-E - - 1,6 170520 PEER-E - - 2,0 170530 PEER-E - - 3,0 AXMT 170508 PEER-EH - - 0,8 AXET 170502 PEFR-S 0,2 170504 PEFR-S 0,4 170508 PEFR-S 0,8 L - Low cutting force G - General type H - Strong cutting edge E - For stainless steel / exotic alloy EH - Strong edge for stainless steel / exotic alloy S - For aluminium alloy Cutter Identification WEX 3 025 M12 1 - 1 -1 - 1 - Cutter 3000 Cutter Mounting Series Series Diameter Screw Size - Unable to produce Cutter body modification is required Z2 1 - No. of Teeth Количество режущих зубьев Screw Wrench Applicable Endmill 3,0 Q) . BFTX 0407 IP TRDR 15 IP WEX 3025 WEX 3030 BFTX 0409 IP WEX 3032 WEX 3063 Sr H24 = Euro stock = Delivery on request Recommended Tightening Torque (N m)
