321 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.H23

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. H23 0321 Lab2u

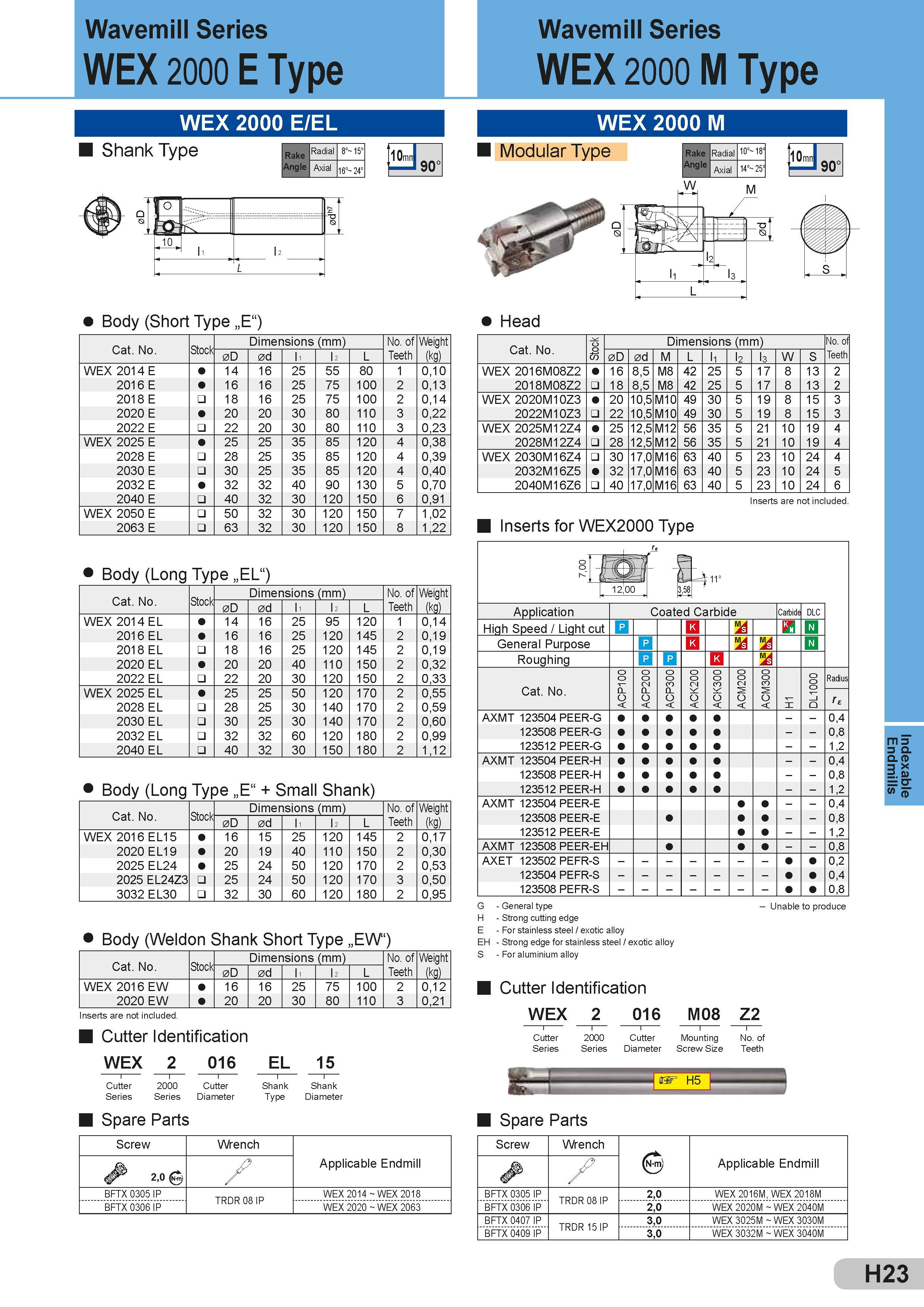

Wavemill Series WEX 2000 E Type Wavemill Series WEX 2000 M Type WEX 2000 E/EL WEX 2000 M Shank Type Rake Radial 8° 15° Angle Axial 16° 24° 90' 1° H"- bk l1 l 2 I Body (Short Ty pe „E“) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0D 0d l1 l 2 L WEX 2014 E 14 16 25 55 80 1 0,10 2016 E 16 16 25 75 100 2 0,13 2018 E 18 16 25 75 100 2 0,14 2020 E 20 20 30 80 110 3 0,22 2022 E 22 20 30 80 110 3 0,23 WEX 2025 E 25 25 35 85 120 4 0,38 2028 E 28 25 35 85 120 4 0,39 2030 E 30 25 35 85 120 4 0,40 2032 E 32 32 40 90 130 5 0,70 2040 E 40 32 30 120 150 6 0,91 WEX 2050 E 50 32 30 120 150 7 1,02 2063 E 63 32 30 120 150 8 1,22 Body (Long Type „EL“) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Weight 0D 0d l1 l 2 L Teeth (kg) WEX 2014 EL 14 16 25 95 120 1 0,14 2016 EL 16 16 25 120 145 2 0,19 2018 EL 18 16 25 120 145 2 0,19 2020 EL 20 20 40 110 150 2 0,32 2022 EL 22 20 30 120 150 2 0,33 WEX 2025 EL 25 25 50 120 170 2 0,55 2028 EL 28 25 30 140 170 2 0,59 2030 EL 30 25 30 140 170 2 0,60 2032 EL 32 32 60 120 180 2 0,99 2040 EL 40 32 30 150 180 2 1,12 Body (Long Type „E“ + Small Shank) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0D 0d l1 l 2 L WEX 2016 EL15 16 15 25 120 145 2 0,17 2020 EL19 20 19 40 110 150 2 0,30 2025 EL24 25 24 50 120 170 2 0,53 2025 EL24Z3 25 24 50 120 170 3 0,50 3032 EL30 32 30 60 120 180 2 0,95 Body (Weldon Shank Short Type „EW“) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Weight 0D 0d l1 l 2 L Teeth (kg) WEX 2016 EW 16 16 25 75 100 2 0,12 2020 EW 20 20 30 80 110 3 0,21 Inserts are not included. Cutter Identification WEX 2 016 EL 15 Cutter 2000 Cutter Shank Series Series Diameter Type Spare Parts Запасные части Sumitomo и комплектующие Shank Diameter Screw Wrench 2,0 . Applicable Endmill BFTX 0305 IP WEX 2014 WEX 2018 BFTX 0306 IP WEX 2020 WEX 2063 Modular Type Rake Radial Angle Axial 90‘ Head Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев 0D 0d M L l1 l l3 W S WEX 2016M08Z2 16 8,5 M8 42 25 5 17 8 13 2 2018M08Z2 18 8,5 M8 42 25 5 17 8 13 2 WEX 2020M10Z3 20 10,5 M10 49 30 5 19 8 15 3 2022M10Z3 22 10,5 M10 49 30 5 19 8 15 3 WEX 2025M12Z4 25 12,5 M12 56 35 5 21 10 19 4 2028M12Z4 28 12,5 M12 56 35 5 21 10 19 4 WEX 2030M16Z4 30 17,0 M16 63 40 5 23 10 24 4 2032M16Z5 32 17,0 M16 63 40 5 23 10 24 5 2040M16Z6 40 17,0 M16 63 40 5 23 10 24 6 Inserts are not included. Inserts for WEX2000 Type Application High Speed / Light cut General Purpose Roughing Cat. No. AXMT 123504 123508 123512 PEER-G PEER-G PEER-G AXMT 123504 123508 123512 PEER-H PEER-H PEER-H AXMT 123504 123508 123512 PEER-E PEER-E PEER-E AXMT 123508 PEER-EH AXET 123502 123504 123508 PEFR-S PEFR-S PEFR-S Coated Carbide IK G - General type H - Strong cutting edge E - For stainless steel / exotic alloy EH - Strong edge for stainless steel / exotic alloy S - For aluminium alloy Cutter Identification WEX 2 016 Unable to produce M08 Z2 Cutter Series 2000 Cutter Mounting Series Diameter Screw Size No. of Teeth Количество режущих зубьев H5 Spare Parts Запасные части Sumitomo и комплектующие Screw Wrench Applicable Endmill . BFTX 0305 IP TRDR 08 IP 2,0 WEX 2016M, WEX 2018M BFTX 0306 IP 2,0 WEX 2020M WEX 2040M BFTX 0407 IP TRDR 15 IP 3,0 WEX 3025M WEX 3030M BFTX 0409 IP 3,0 WEX 3032M WEX 3040M 11° Carbide DLC Radius H23 Indexable Endmills
