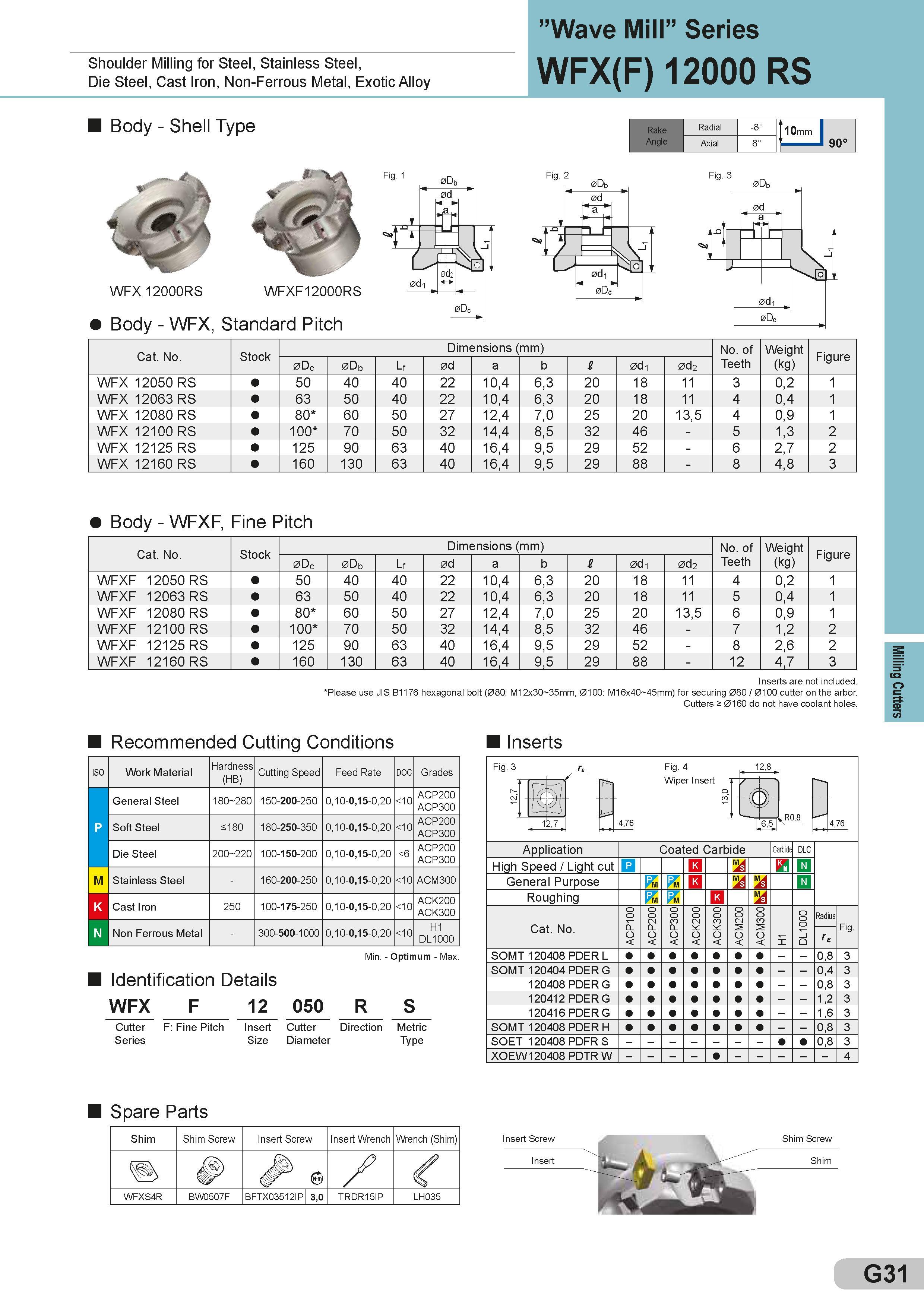

”Wave Mill” Series Shoulder Milling for Steel, Stainless Steel, Die Steel, Cast Iron, Non-Ferrous Metal, Exotic Alloy WFX(F) 12000 RS Body - Shell Type Fig. 1 0d ,a M WFX 12000RS WFXF12000RS Body - WFX, Standard Pitch 0d1 0Dc Rake Angle Radial -8° Axial 8° 90° Fig. 3 0d 0d1 0Dc Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) Figure 0Dc 0Db Lf 0d a b I 0d1 0d2 WFX 12050 RS 50 40 40 22 10,4 6,3 20 18 11 3 0,2 1 WFX 12063 RS 63 50 40 22 10,4 6,3 20 18 11 4 0,4 1 WFX 12080 RS 80 60 50 27 12,4 7,0 25 20 13,5 4 0,9 1 WFX 12100 RS 100 70 50 32 14,4 8,5 32 46 - 5 1,3 2 WFX 12125 RS 125 90 63 40 16,4 9,5 29 52 - 6 2,7 2 WFX 12160 RS 160 130 63 40 16,4 9,5 29 88 - 8 4,8 3 Body - WFXF, Fine Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) Figure 0Dc 0Db Lf 0d a b e 0d1 0d2 WFXF 12050 RS 50 40 40 22 10,4 6,3 20 18 11 4 0,2 1 WFXF 12063 RS 63 50 40 22 10,4 6,3 20 18 11 5 0,4 1 WFXF 12080 RS 80 60 50 27 12,4 7,0 25 20 13,5 6 0,9 1 WFXF 12100 RS 100 70 50 32 14,4 8,5 32 46 - 7 1,2 2 WFXF 12125 RS 125 90 63 40 16,4 9,5 29 52 - 8 2,6 2 WFXF 12160 RS 160 130 63 40 16,4 9,5 29 88 - 12 4,7 3 Inserts are not included. Please use JIS B1176 hexagonal bolt (080: M12x30 35mm, 0100: M16x40 45mm) for securing 080 / 0100 cutter on the arbor Cutters s 0160 do not have coolant holes. Recommended Cutting Conditions Inserts ISO Work Material Обрабатываемый материал Hardness (HB) Cutting Speed Feed Rate DOC Grades r General Steel 180 280 150-200-250 0,10-0,15-0,20 <10 ACP200 ACP300 p Soft Steel <180 180-250-350 0,10-0,15-0,20 <10 ACP200 ACP300 L Die Steel 200 220 100-150-200 0,10-0,15-0,20 <6 ACP200 ACP300 m Stainless Steel - 160-200-250 0,10-0,15-0,20 <10 ACM300 K Cast Iron Чугун 250 100-175-250 0,10-0,15-0,20 <10 ACK200 ACK300 N Non Ferrous Metal - 300-500-1000 0,10-0,15-0,20 <10 H1 DL1000 Min. - Optimum - Max. Identification Details WFX F 12 050 R S Cutter F: Fine Pitch Insert Cutter Direction Metric Series Size Diameter Type Fig. 3 555 u 4,76 Fig. 4 Wiper Insert ,J 4,76 Application Coated Carbide Carbide DLC High Speed / Light cut H k ms Ikn n General Purpose PM PM k ms ms n Roughing PM PM II ms Cat. No. ACP100 ACP200 ACP300 ACK200 ACK300 ACM200 ACM300 I DL1000 Radius re Fig. SOMT 120408 PDER L - - 0,8 3 SOMT 120404 PDER G - - 0,4 3 120408 PDER G - - 0,8 3 120412 PDER G - - 1,2 3 120416 PDER G - - 1,6 3 SOMT 120408 PDER H - - 0,8 3 SOET 120408 PDFR S 0,8 3 XOEW120408 PDTR W 4 Spare Parts Запасные части Sumitomo и комплектующие Shim Screw Insert Screw Insert Wrench Wrench (Shim) m > & / WFXS4R BW0507F BFTX03512IP 3,0 TRDR15IP LH035 Insert Screw Insert Shim Screw Shim G31 Milling Cutters
