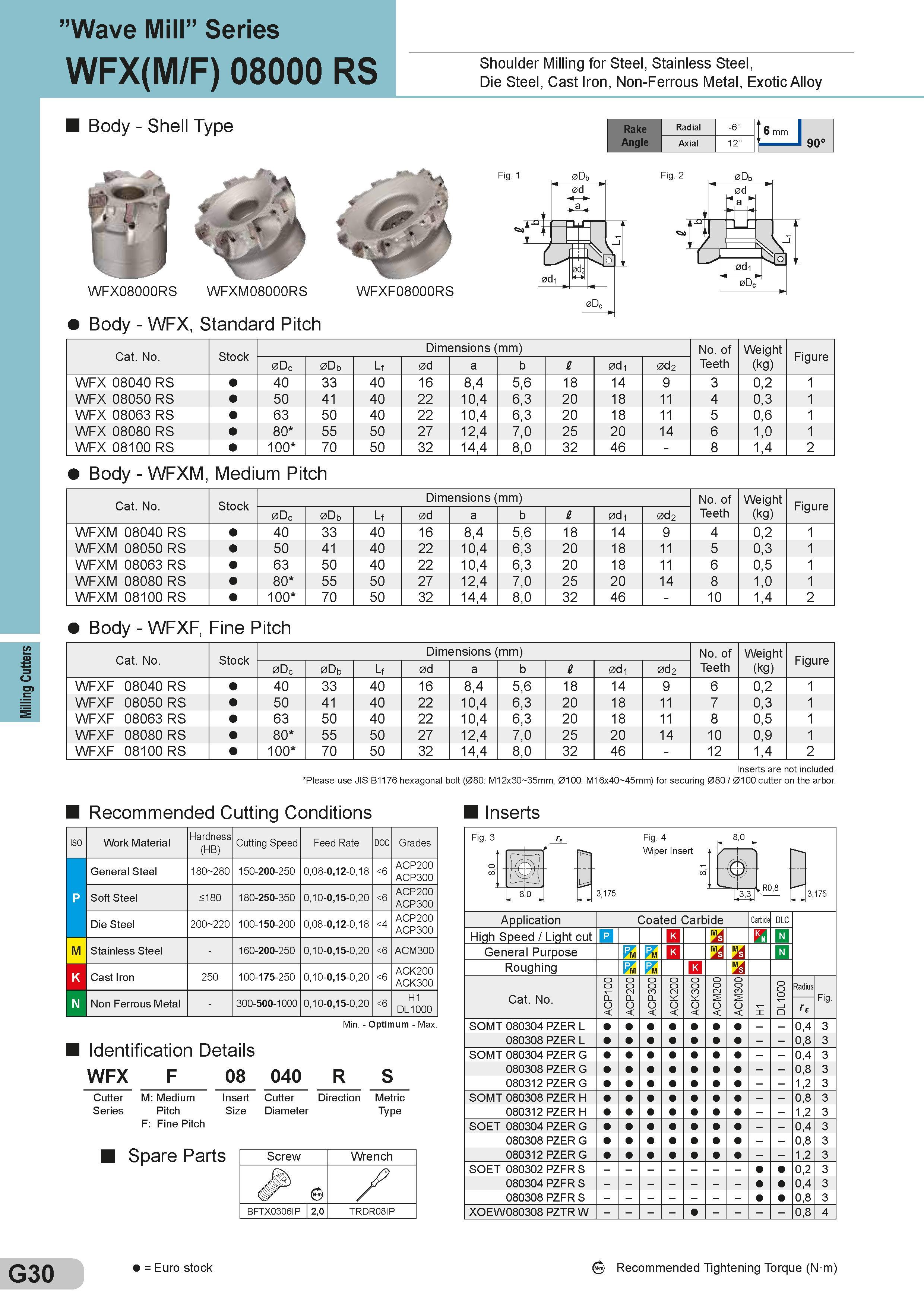

Milling Cutters "Wave Mill” Series WFX(M/F) 08000 RS Body - Shell Type \ WFXF08000RS Shoulder Milling for Steel, Stainless Steel, Die Steel, Cast Iron, Non-Ferrous Metal, Exotic Alloy Body - WFX, Standard Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) Figure 0Dc 0Db Lf 0d a b I 0d1 0d2 WFX 08040 RS 40 33 40 16 8,4 5,6 18 14 9 3 0,2 1 WFX 08050 RS 50 41 40 22 10,4 6,3 20 18 11 4 0,3 1 WFX 08063 RS 63 50 40 22 10,4 6,3 20 18 11 5 0,6 1 WFX 08080 RS 80 55 50 27 12,4 7,0 25 20 14 6 1,0 1 WFX 08100 RS 100 70 50 32 14,4 8,0 32 46 - 8 1,4 2 Body - WFXM, Medium Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) Figure 0Dc 0Db Lf 0d a b I 0d1 0d2 WFXM 08040 RS 40 33 40 16 8,4 5,6 18 14 9 4 0,2 1 WFXM 08050 RS 50 41 40 22 10,4 6,3 20 18 11 5 0,3 1 WFXM 08063 RS 63 50 40 22 10,4 6,3 20 18 11 6 0,5 1 WFXM 08080 RS 80 55 50 27 12,4 7,0 25 20 14 8 1,0 1 WFXM 08100 RS 100 70 50 32 14,4 8,0 32 46 - 10 1,4 2 Body - WFXF, Fine Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) Figure 0Dc 0Db Lf 0d a b i 0d1 0d2 WFXF 08040 RS 40 33 40 16 8,4 5,6 18 14 9 6 0,2 1 WFXF 08050 RS 50 41 40 22 10,4 6,3 20 18 11 7 0,3 1 WFXF 08063 RS 63 50 40 22 10,4 6,3 20 18 11 8 0,5 1 WFXF 08080 RS 80 55 50 27 12,4 7,0 25 20 14 10 0,9 1 WFXF 08100 RS 100 70 50 32 14,4 8,0 32 46 - 12 1,4 2 Inserts are not included. Please use JIS B1176 hexagonal bolt (080: M12x30 35mm, 0100: M16x40 45mm) for securing 080 / 0100 cutter on the arbor Recommended Cutting Conditions Inserts ISO Work Material Обрабатываемый материал Hardness (HB) Cutting Speed Feed Rate DOC Grades r General Steel 180 280 150-200-250 0,08-0,12-0,18 <6 ACP200 ACP300 p Soft Steel <180 180-250-350 0,10-0,15-0,20 <6 ACP200 ACP300 L Die Steel 200 220 100-150-200 0,08-0,12-0,18 <4 ACP200 ACP300 Stainless Steel - 160-200-250 0,10-0,15-0,20 <6 ACM300 K Cast Iron Чугун 250 100-175-250 0,10-0,15-0,20 <6 ACK200 ACK300 N Non Ferrous Metal - 300-500-1000 0,10-0,15-0,20 <6 H1 DL1000 Min. - Optimum - Max. Identification Details WFX F 08 040 R S Cutter M: Medium Insert Cutter Direction Metric Series Pitch Size Diameter Type F: Fine Pitch Spare Parts Запасные части Sumitomo и комплектующие Screw Wrench / BFTX0306IP 2,0 TRDR08IP Fig. 3 r£ Fig. 4 8,0 Application Coated Carbide Carbide DLC High Speed / Light cut H k ms Ikn n General Purpose PM PM k ms ms n Roughing PM PM II ms Cat. No. ACP100 ACP200 ACP300 ACK200 ACK300 ACM200 ACM300 I DL1000 Radius Fig. SOMT 080304 PZER L - - 0,4 3 - - 0,8 3 SOMT 080304 PZER G - - 0,4 3 080308 PZER G - - 0,8 3 080312 PZER G - - 1,2 3 SOMT 080308 PZER H - - 0,8 3 080312 PZER H - - 1,2 3 SOET 080304 PZER G - - 0,4 3 080308 PZER G - - 0,8 3 080312 PZER G - - 1,2 3 SOET 080302 PZFR S 0,2 3 080304 PZFR S 0,4 3 080308 PZFR S 0,8 3 XOEW080308 PZTR W 0,8 4 G30 = Euro stock Recommended Tightening Torque (N m)
