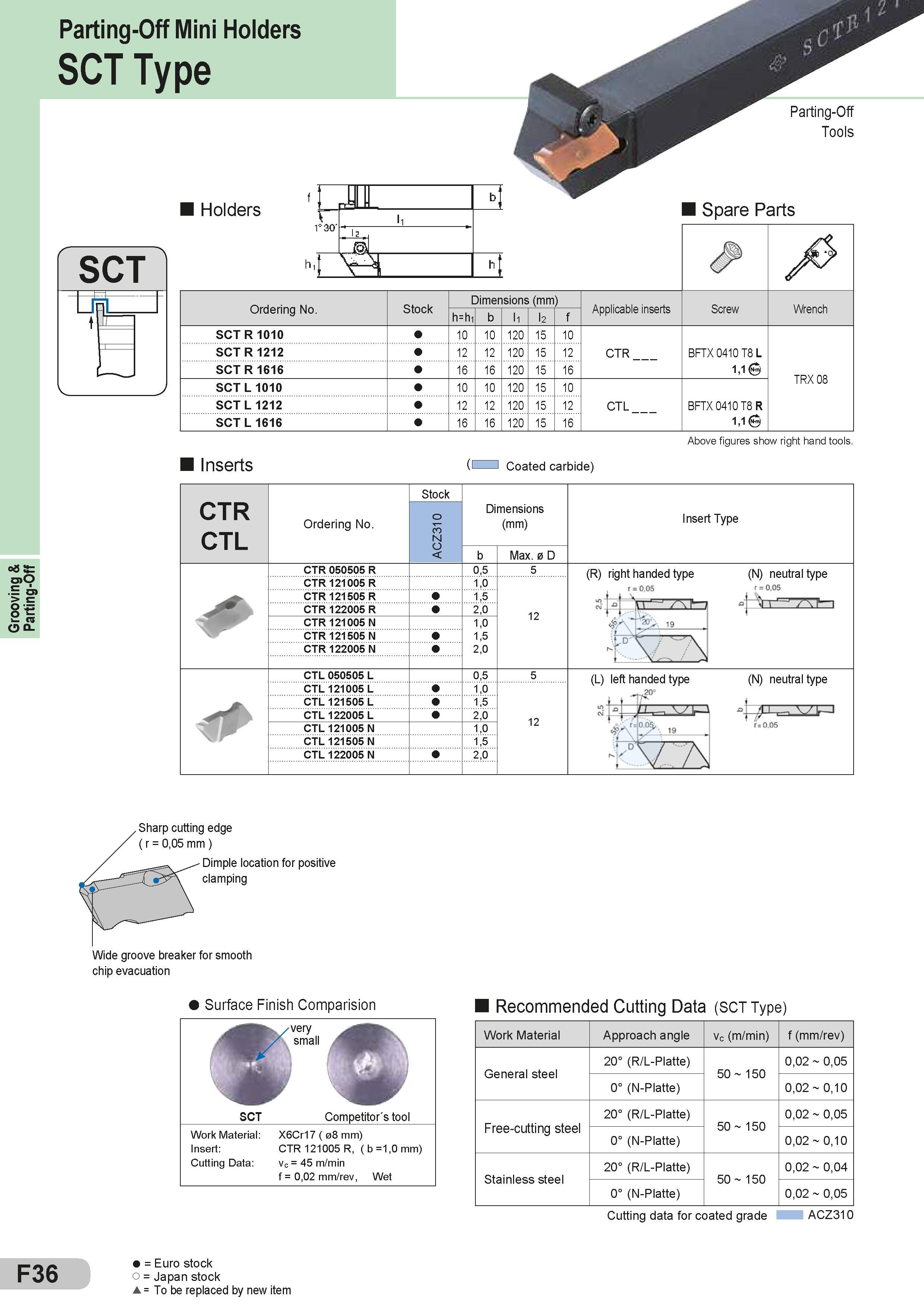

Grooving & Parting-Off Parting-Off Mini Holders SCT Type Holders Ordering No. Stock Dimensions (mm) Размеры указаны в мм Applicable inserts Screw Wrench h=h1 b l1 l2 f SCTR1010 10 10 120 15 10 SCTR1212 12 12 120 15 12 CTR BFTX 0410 T8 L SCTR1616 16 16 120 15 16 1,1(0 TRX 08 SCT L 1010 10 10 120 15 10 SCT L 1212 12 12 120 15 12 CTL BFTX 0410 T8 R SCT L 1616 16 16 120 15 16 1,1 Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Inserts Coated carbide) CTR CTL Ordering No. Stock Dimensions (mm) Размеры указаны в мм Insert Type ACZ310 b Max. 0 D CTR 050505 R 0,5 5 (R) right handed type (N) neutral type r . 0,05 r-0.05 CTR 121005 R 1,0 12 CTR 121505 R 1,5 CTR 122005 R 2,0 ri ah " < 1 / r 1 CTR 121005 N 1.0 1,5 2.0 >9 CTR 121505 N r-\ CTR 122005 N i V \ - -J CTL 050505 L 0,5 5 (L) left handed type (N) neutral type ,AJ i L ., , i CTL 121005 L 1,0 12 CTL 121505 L 1,5 CTL 122005 L 2,0 7 V/ I a , 11.-1 \/ \r 1 A' rJo,d5j. (jpAV/'. 19 r-0.05 CTL 121005 N 1,0 CTL 122005 N 2,0 i-'V.A Sharp cutting edge ( r = 0,05 mm ) Dimple location for positive clamping Wide groove breaker for smooth chip evacuation Surface Finish Comparision SCT Work Material: Insert: Cutting Data: very small Competitor's tool X6Cr17 ( 08 mm) CTR 121005 R, ( b =1,0 mm) Vc = 45 m/min f = 0,02 mm/rev, Wet Recommended Cutting Data (SCT Type) Work Material Approach angle vc (m/min) f (mm/rev) General steel 20° (R/L-Platte) 50 150 0,02 0,05 0° (N-Platte) 0,02 0,10 Free-cutting steel 20° (R/L-Platte) 50 150 0,02 0,05 0° (N-Platte) 0,02 0,10 Stainless steel 20° (R/L-Platte) 50 150 0,02 0,04 0° (N-Platte) 0,02 0,05 Cutting data for coated grade ACZ310 F36 = Euro stock o = Japan stock s = To be replaced by new item
