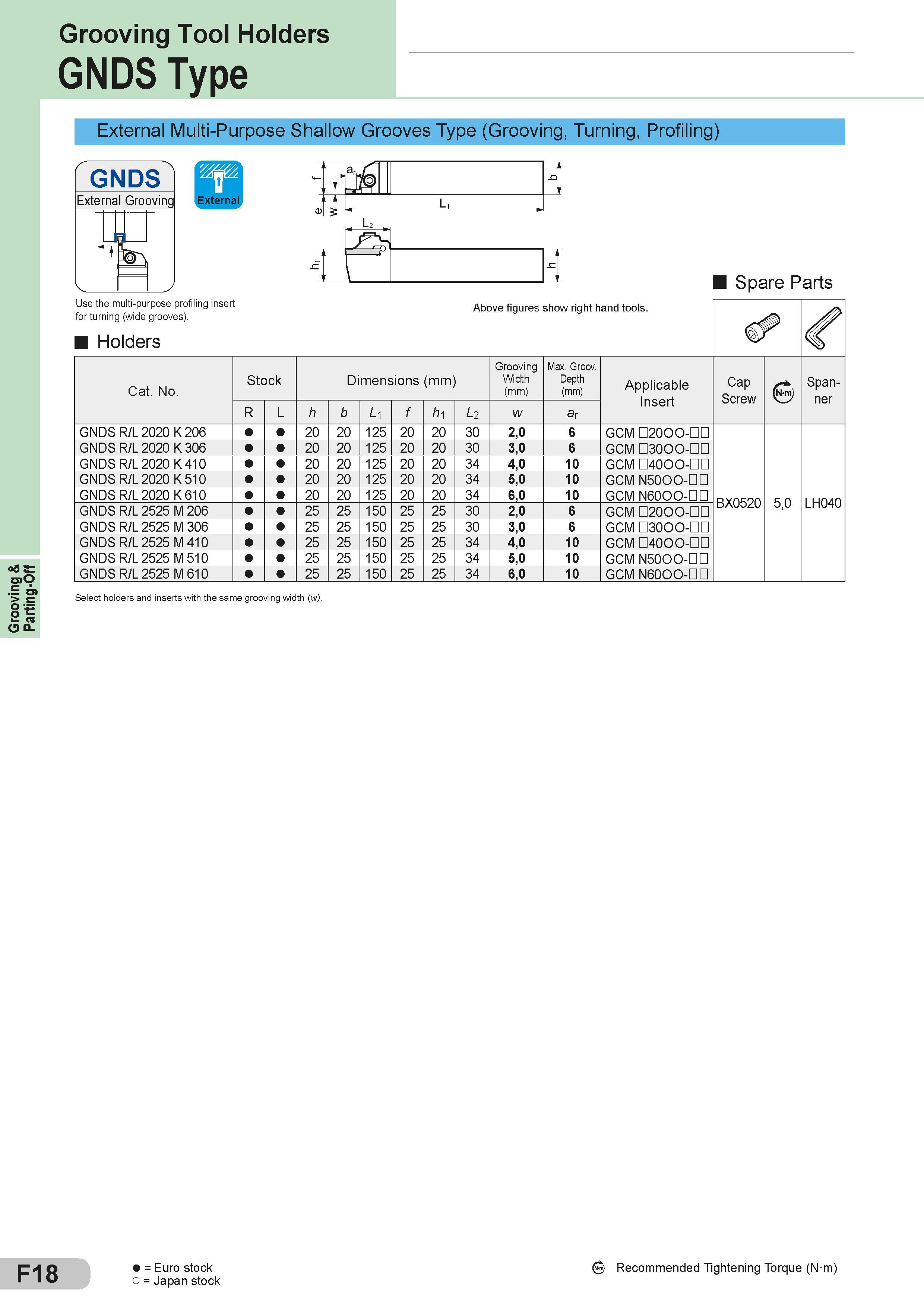

Grooving & Parting-Off Grooving Tool Holders GNDS Type F18 External Multi-Purpose Shallow Grooves Type (Grooving, Turning, Profiling) Spare Parts Запасные части Sumitomo и комплектующие Use the multi-purpose profiling insert for turning (wide grooves). Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Cat. No. Stock Dimensions (mm) Размеры указаны в мм Grooving Width (mm) Max. Groov. Depth (mm) Applicable Insert Cap Screw Span- ner R L h b L1 f h1 L2 w ar GNDS R/L 2020 K 206 20 20 125 20 20 30 2,0 6 GCM 2000-m GNDS R/L 2020 K 306 20 20 125 20 20 30 3,0 6 GCM 3000-m GNDS R/L 2020 K 410 20 20 125 20 20 34 4,0 10 GCM M000-m GNDS R/L 2020 K 510 20 20 125 20 20 34 5,0 10 GCM N5000-M GNDS R/L 2020 K 610 20 20 125 20 20 34 6,0 10 GCM N6000-M GNDS R/L 2525 M 206 25 25 150 25 25 30 2,0 6 GCM m000-rn GNDS R/L 2525 M 306 25 25 150 25 25 30 3,0 6 GCM 3000-m GNDS R/L 2525 M 410 25 25 150 25 25 34 4,0 10 GCM M000-m GNDS R/L 2525 M 510 25 25 150 25 25 34 5,0 10 GCM N5000-M GNDS R/L 2525 M 610 25 25 150 25 25 34 6,0 10 GCM N6000-M Select holders and inserts with the same grooving width (w). = Euro stock Recommended Tightening Torque (N m) o = Japan stock
