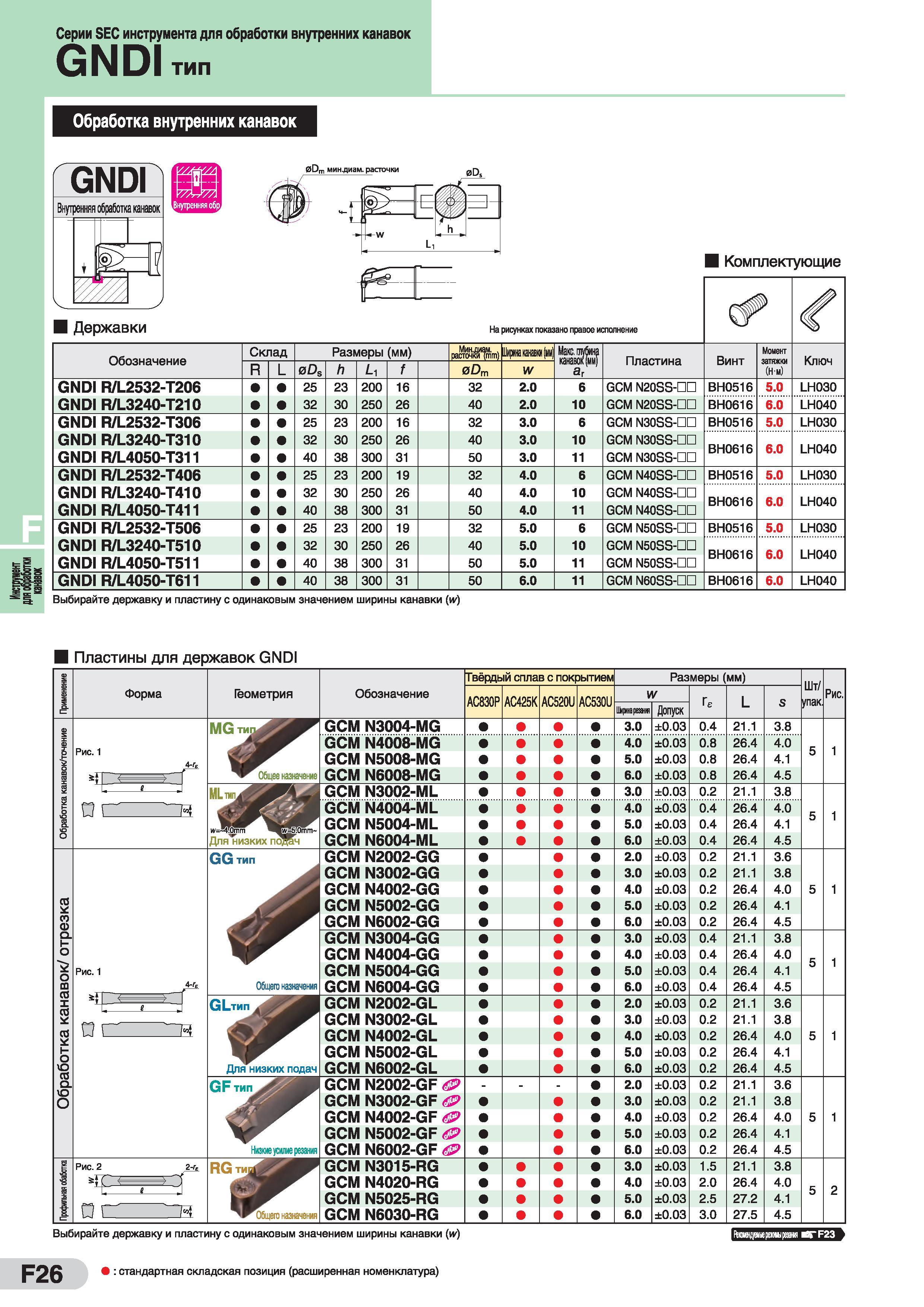

350 Каталог SUMITOMO 2016 Металлорежущий станочный инструмент Сверла Фрезы Резцы Стр.F26

Каталог SUMITOMO 2016 Инструмент металлорежущий Стр. F26 0350 Lab2u

Серии SEC инструмента для обработки внутренних канавок GNDUn Обработка внутренних канавок GNDI Внутренняя обработка В 0Dm мин-диам. расточки Державки Комплектующие На рисунках показано правое исполнение Обозначение Склад R L Размеры (мм) 0DS h f Шршимф w Макс. Шубина канавок (мм) аг Пластина Винт Момент затяжки (Ни) Ключ GNDI GNDI R/L2532- R/L3240- Т206 Т210 25 32 23 30 200 250 16 26 32 40 2.0 2.0 6 10 GCM N20SS-DD GCM N20SS-DD ВН0516 ВН0616 5.0 6.0 LH030 LH040 GNDI GNDI GNDI R/L2532- R/L3240- R/L4050- Т306 Т310 Т311 25 32 40 23 30 38 200 250 300 16 26 31 32 40 50 3.0 3.0 3.0 6 10 11 GCM N30SS-DD GCM N30SS-DD GCM N30SS-DD ВН0516 ВН0616 5.0 6.0 LH030 LH040 GNDI GNDI GNDI R/L2532- R/L3240- R/L4050- Т406 Т410 Т411 25 32 40 23 30 38 200 250 300 19 26 31 32 40 50 4.0 4.0 4.0 6 10 11 GCM N40SS-DD GCM N40SS-DD GCM N40SS-DD ВН0516 ВН0616 5.0 6.0 LH030 LH040 GNDI GNDI GNDI R/L2532- R/L3240- R/L4050- Т506 Т510 Т511 25 32 40 23 30 38 200 250 300 19 26 31 32 40 50 5.0 5.0 5.0 6 10 11 GCM N50SS-DD GCM N50SS-DD GCM N50SS-DD ВН0516 ВН0616 5.0 6.0 LH030 LH040 GNDI R/L4050-T611 40 38 300 31 50 6.0 11 GCM N60SS-DD ВН0616 6.0 LH040 Выбирайте державку и пластину с одинаковым значением ширины канавки (w) Пластины для державок GNDI Твёрдый сплав с покрытием Размеры (мм) Шт/ /пак Обозначение АС830Р АС425К AC520U AC530U W ГЕ L Рис. IlkfefesMR Допуск GCM N3004-MG 3.0 ±0.03 0.4 21.1 3.8 GCM N4008-MG 4.0 ±0.03 0.8 26.4 4.0 5 1 GCM N5008-MG 5.0 ±0.03 0.8 26.4 4.1 GCM N6008-MG 6.0 ±0.03 0.8 26.4 4.5 GCM N3002-ML 3.0 ±0.03 0.2 21.1 3.8 GCM N4004-ML 4.0 ±0.03 0.4 26.4 4.0 1 GCM N5004-ML 5.0 ±0.03 0.4 26.4 4.1 GCM N6004-ML 6.0 ±0.03 0.4 26.4 4.5 GCM N2002-GG 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GG 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GG 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GG 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GG 6.0 ±0.03 0.2 26.4 4.5 GCM N3004-GG 3.0 ±0.03 0.4 21.1 3.8 GCM N4004-GG 4.0 ±0.03 0.4 26.4 4.0 5 1 GCM N5004-GG 5.0 ±0.03 0.4 26.4 4.1 GCM N6004-GG 6.0 ±0.03 0.4 26.4 4.5 GCM N2002-GL 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GL 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GL 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GL 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GL 6.0 ±0.03 0.2 26.4 4.5 GCM N2002-GF £> - 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GF 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GF 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GF 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GF 6.0 ±0.03 0.2 26.4 4.5 GCM N3015-RG 3.0 ±0.03 1.5 21.1 3.8 GCM N4020-RG 4.0 ±0.03 2.0 26.4 4.0 5 2 GCM N5025-RG 5.0 ±0.03 2.5 27.2 4.1 GCM N6030-RG 6.0 ±0.03 3.0 27.5 4.5 Выбирайте державку и пластину с одинаковым значением ширины канавки (w) 6 : стандартная складская позиция (расширенная номенклатура)
