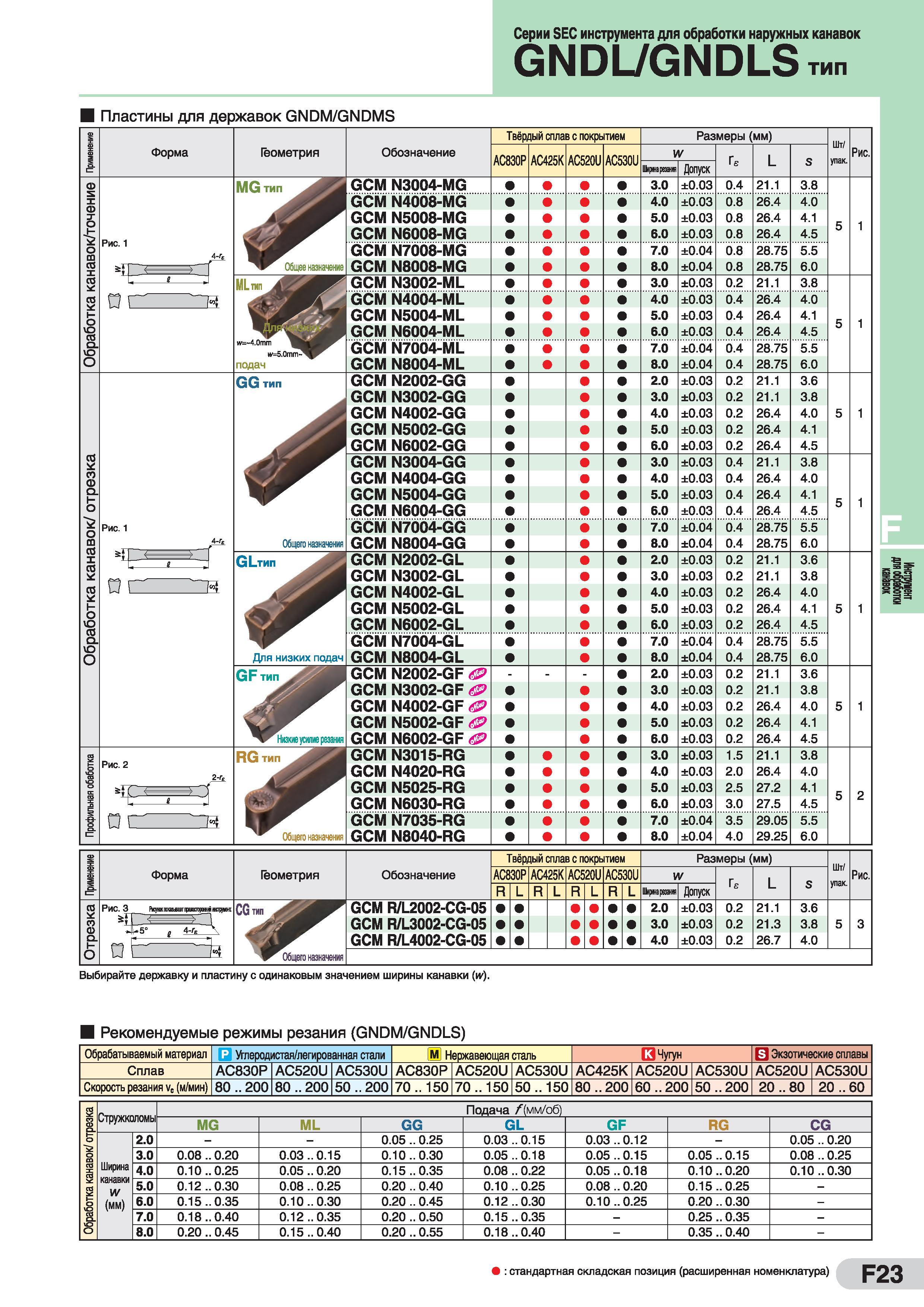

347 Каталог SUMITOMO 2016 Металлорежущий станочный инструмент Сверла Фрезы Резцы Стр.F23

Каталог SUMITOMO 2016 Инструмент металлорежущий Стр. F23 0347 Lab2u

Серии SEC инструмента для обработки наружных канавок GNDL/GNDLStmii Пластины для державок GNDM/GNDMS Обозначение Твёрдый сплав с покрытием Размеры (мм) Штук в упаковке Рис. АС830Р АС425К AC520U AC530U W ГЕ L S Ширина резания Допуск GCM N3004-MG 3.0 ±0.03 0.4 21.1 3.8 GCM N4008-MG 4.0 ±0.03 0.8 26.4 4.0 GCM N5008-MG 5.0 ±0.03 0.8 26.4 4.1 5 1 GCM N6008-MG 6.0 ±0.03 0.8 26.4 4.5 GCM N7008-MG 7.0 ±0.04 0.8 28.75 5.5 GCM N8008-MG 8.0 ±0.04 0.8 28.75 6.0 GCM N3002-ML 3.0 ±0.03 0.2 21.1 3.8 GCM N4004-ML 4.0 ±0.03 0.4 26.4 4.0 GCM N5004-ML 5.0 ±0.03 0.4 26.4 4.1 5 1 GCM N6004-ML 6.0 ±0.03 0.4 26.4 4.5 GCM N7004-ML 7.0 ±0.04 0.4 28.75 5.5 GCM N8004-ML 8.0 ±0.04 0.4 28.75 6.0 GCM N2002-GG 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GG 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GG 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GG 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GG 6.0 ±0.03 0.2 26.4 4.5 GCM N3004-GG 3.0 ±0.03 0.4 21.1 3.8 GCM N4004-GG 4.0 ±0.03 0.4 26.4 4.0 GCM N5004-GG 5.0 ±0.03 0.4 26.4 4.1 5 1 GCM N6004-GG 6.0 ±0.03 0.4 26.4 4.5 GCM N7004-GG 7.0 ±0.04 0.4 28.75 5.5 GCM N8004-GG 8.0 ±0.04 0.4 28.75 6.0 GCM N2002-GL 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GL 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GL 4.0 ±0.03 0.2 26.4 4.0 GCM N5002-GL 5.0 ±0.03 0.2 26.4 4.1 5 1 GCM N6002-GL 6.0 ±0.03 0.2 26.4 4.5 GCM N7004-GL 7.0 ±0.04 0.4 28.75 5.5 GCM N8004-GL 8.0 ±0.04 0.4 28.75 6.0 GCM N2002-GF - 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GF 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GF 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GF 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GF 6.0 ±0.03 0.2 26.4 4.5 GCM N3015-RG 3.0 ±0.03 1.5 21.1 3.8 GCM N4020-RG 4.0 ±0.03 2.0 26.4 4.0 GCM N5025-RG 5.0 ±0.03 2.5 27.2 4.1 с 2 GCM N6030-RG 6.0 ±0.03 3.0 27.5 4.5 GCM N7035-RG 7.0 ±0.04 3.5 29.05 5.5 GCM N8040-RG 8.0 ±0.04 4.0 29.25 6.0 Обозначение Твёрдый сплав с покрытием Размеры (мм) Штук в упаковке Рис. АС830Р АС425К AC520U AC530U W гЕ L S R L R L R L R L крнршп Допуск GCM R/L2002-CG-05 2.0 ±0.03 0.2 21.1 3.6 GCM R/L3002-CG-05 3.0 ±0.03 0.2 21.3 3.8 5 3 GCM R/L4002-CG-05 4.0 ±0.03 0.2 26.7 4.0 Выбирайте державку и пластину с одинаковым значением ширины канавки (w). Рекомендуемые режимы резания (GNDM/GNDLS) Обрабатываемый материал Углеродистая/легированная стали И Нержавеющая сталь Q Чугун В Экзотические сплавы Сплав АС830Р AC520U AC530U АС830Р AC520U AC530U АС425К AC520U AC530U AC520U AC530U Скорость резания vc (м/мин) 80 .. 200 80 .. 200 50 .. 200 70.. 150 70 ..150 50 .. 150 80 ..200 60 ..200 50 ..200 20 .. 80 20 .. 60 | Обработка канавок/ отрезка | Стружке Подача /(мм/об) MG ML GG GL GF RG CG Ширина канавки W (мм) 2.0 0.05 .. 0.25 0.03 ..0.15 0.03 ..0.12 - 0.05 .. 0.20 3.0 0.08 .. 0.20 0.03 ..0.15 0.10..0.30 0.05 ..0.18 0.05 ..0.15 0.05 ..0.15 0.08 .. 0.25 4.0 0.10.. 0.25 0.05 .. 0.20 0.15 ..0.35 0.08 .. 0.22 0.05 ..0.18 0.10.. 0.20 0.10 ..0.30 5.0 0.12 ..0.30 0.08 .. 0.25 0.20 .. 0.40 0.10 ..0.25 0.08 .. 0.20 0.15..0.25 - 6.0 0.15..0.35 0.10..0.30 0.20 .. 0.45 0.12 ..0.30 0.10.. 0.25 0.20 .. 0.30 - 7.0 0.18..0.40 0.12 ..0.35 0.20 .. 0.50 0.15 ..0.35 - 0.25 .. 0.35 - 8.0 0.20 .. 0.45 0.15 ..0.40 0.20 .. 0.55 0.18..0.40 - 0.35 .. 0.40 - : стандартная складская позиция (расширенная номенклатура)
