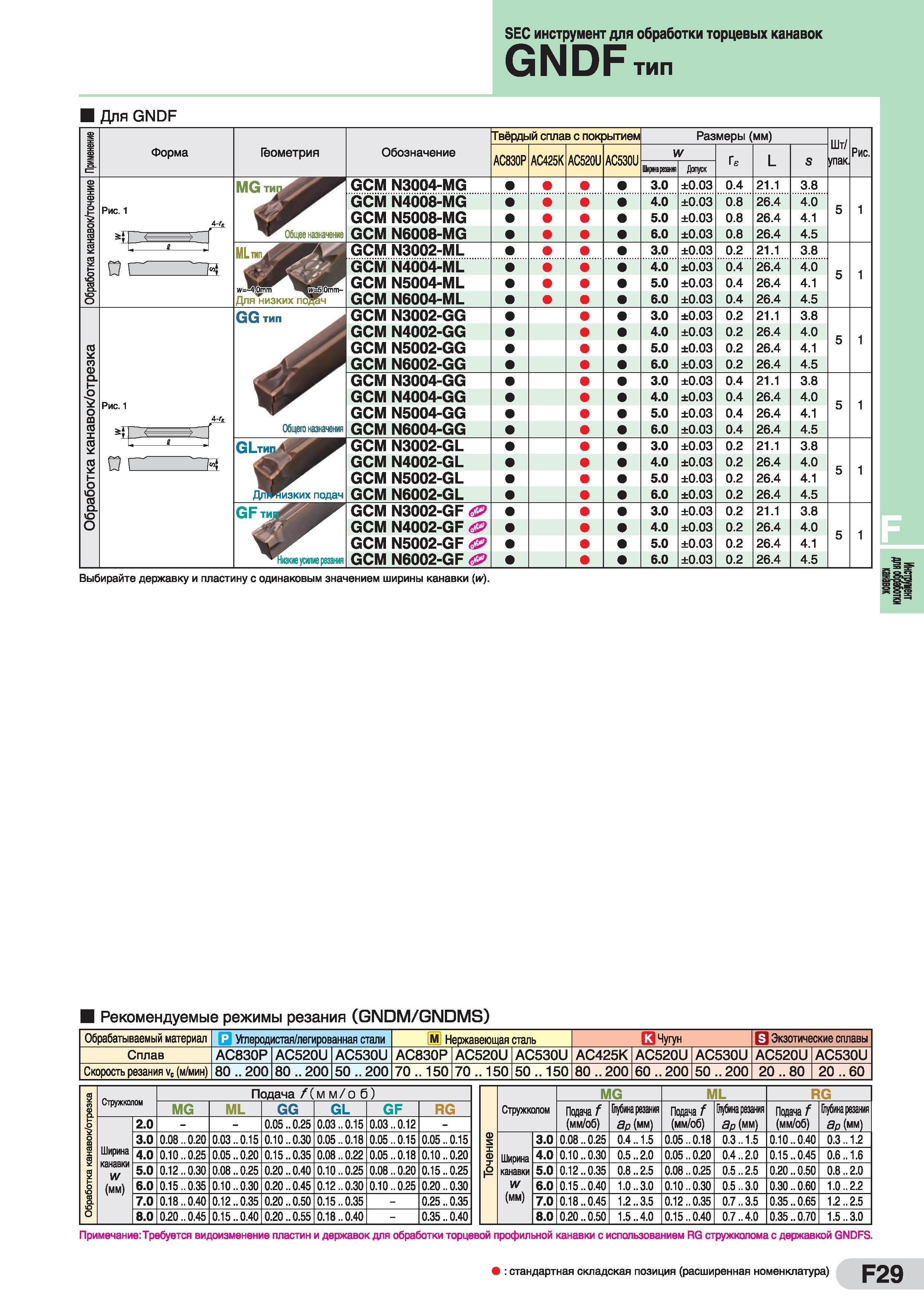

SEC инструмент для обработки торцевых канавок GNDFtmh Для GNDF Форма еометрия MG Рис. 1 Общее назначение CL VO Твёрдый сплав с покрытием Размеры (мм) Шт/ /пак Обозначение АС830Р АС425К AC520U AC530U W ГЕ L Рис. Ширина резания Допуск GCM N3004-MG 3.0 ±0.03 0.4 21.1 3.8 GCM N4008-MG 4.0 ±0.03 0.8 26.4 4.0 5 1 GCM N5008-MG 5.0 ±0.03 0.8 26.4 4.1 GCM N6008-MG 6.0 ±0.03 0.8 26.4 4.5 GCM N3002-ML 3.0 ±0.03 0.2 21.1 3.8 GCM N4004-ML 4.0 ±0.03 0.4 26.4 4.0 5 1 GCM N5004-ML 5.0 ±0.03 0.4 26.4 4.1 GCM N6004-ML 6.0 ±0.03 0.4 26.4 4.5 GCM N3002-GG 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GG 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GG 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GG 6.0 ±0.03 0.2 26.4 4.5 GCM N3004-GG 3.0 ±0.03 0.4 21.1 3.8 GCM N4004-GG 4.0 ±0.03 0.4 26.4 4.0 5 1 GCM N5004-GG 5.0 ±0.03 0.4 26.4 4.1 GCM N6004-GG 6.0 ±0.03 0.4 26.4 4.5 GCM N3002-GL 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GL 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GL 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GL 6.0 ±0.03 0.2 26.4 4.5 GCM N3002-GF 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GF 4.0 ±0.03 0.2 26.4 4.0 1 GCM N5002-GF 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GF 6.0 ±0.03 0.2 26.4 4.5 СО со Q. Н О со X 9 9 О СС Q. О Рис. 1 О Общею назначения GLtw GFn Низкие усилие резания Выбирайте державку и пластину с одинаковым значением ширины канавки (w). Рекомендуемые режимы резания (GNDM/GNDMS) Обрабатываемый материал Углеродистая/легированная стали М Нержавеющая сталь Чугун 0 Экзотические сплавы Сплав АС830Р AC520U AC530U АС830Р AC520U AC530U АС425К AC520U AC530U AC520U AC530U Скорость резания vc (м/мин) 80 .. 200 80 .. 200 50 .. 200 70.. 150 70 ..150 50 .. 150 80 ..200 60 ..200 50 ..200 20 .. 80 20 .. 60 | Обработка канавок/отрезка | Стружколом Подача /(м м/о б) 5 X ё Стружколом MG ML GG GL GF RG Подача f (мм/об) Глубина резания ар (мм) Подача f (мм/об) Глубина резания ар (мм) Подача f (мм/об) Глубина резания ар (мм) Ширина 2.0 0.05 ..0.25 0.03 ..0.15 0.03 ..0.12 - 3.0 0.08 ..0.20 0.03 ..0.15 0.10..0.30 0.05 ..0.18 0.05 ..0.15 0.05 ..0.15 Ширина канавки W (мм) 3.0 0.08 ..0.25 0.4 ..1.5 0.05 ..0.18 0.3 ..1.5 0.10..0.40 0.3 ..1.2 4.0 0.10..0.25 0.05 ..0.20 0.15..0.35 0.08 ..0.22 0.05 ..0.18 0.10..0.20 4.0 0.10..0.30 0.5 ..2.0 0.05 ..0.20 0.4 ..2.0 0.15..0.45 0.6 ..1.6 W (мм) 5.0 0.12 ..0.30 0.08 ..0.25 0.20 ..0.40 0.10..0.25 0.08 ..0.20 0.15..0.25 5.0 0.12..0.35 0.8 ..2.5 0.08 ..0.25 0.5 ..2.5 0.20 ..0.50 0.8 ..2.0 6.0 0.15 ..0.35 0.10..0.30 0.20 ..0.45 0.12 ..0.30 0.10..0.25 0.20 ..0.30 6.0 0.15..0.40 1.0 ..3.0 0.10..0.30 0.5 ..3.0 0.30 ..0.60 1.0 ..2.2 7.0 0.18..0.40 0.12..0.35 0.20 ..0.50 0.15..0.35 - 0.25 ..0.35 7.0 0.18..0.45 1.2 ..3.5 0.12 ..0.35 0.7 ..3.5 0.35 ..0.65 1.2 ..2.5 8.0 0.20 ..0.45 0.15..0.40 0.20 ..0.55 0.18..0.40 - 0.35 ..0.40 8.0 0.20 ..0.50 1.5 ..4.0 0.15..0.40 0.7 ..4.0 0.35 ..0.70 1.5 ..3.0 Примечание: Требуется видоизменение пластин и державок для обработки торцевой профильной канавки с использованием RG стружколома с державкой GNDFS. : стандартная складская позиция (расширенная номенклатура) F
