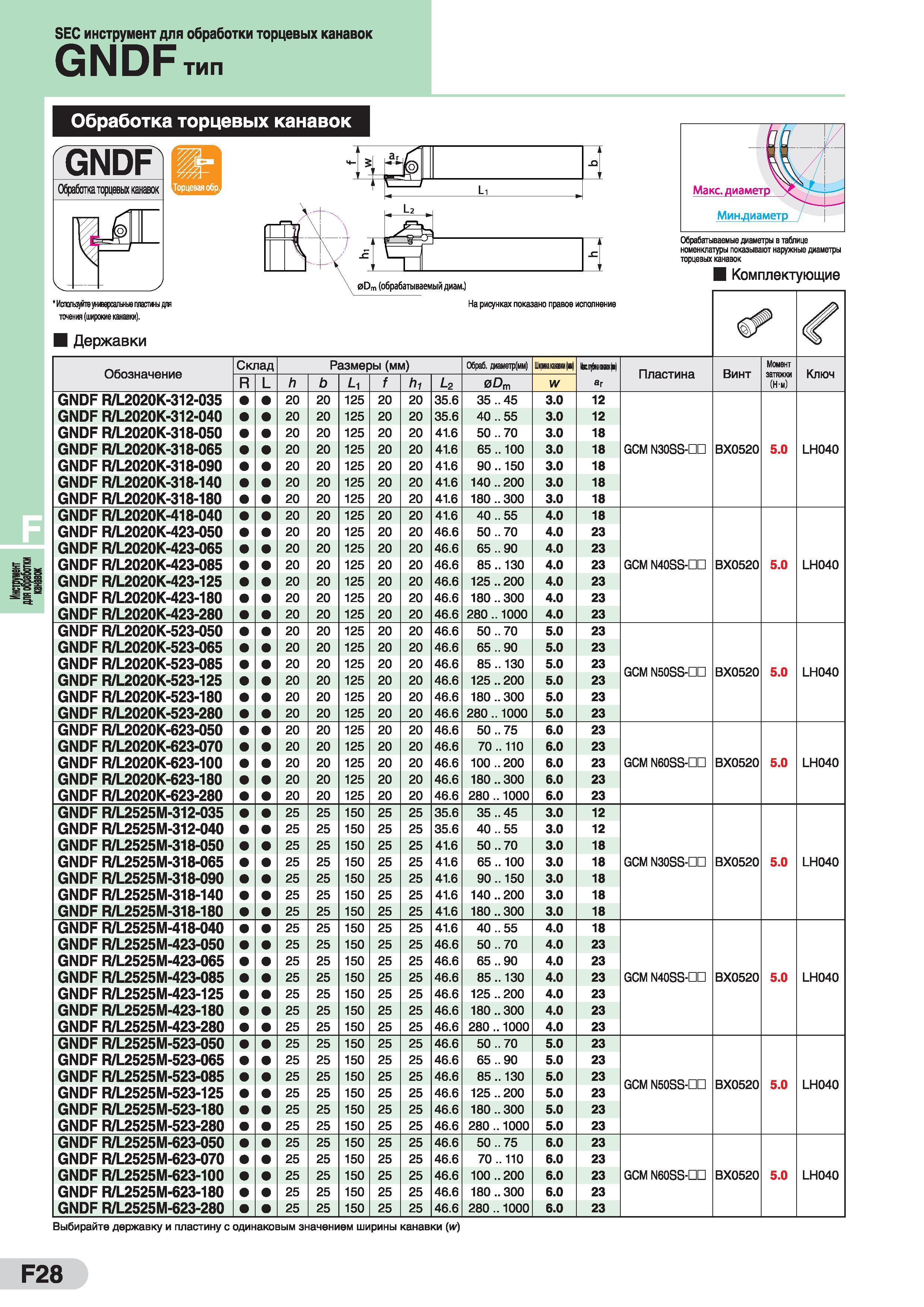

352 Каталог SUMITOMO 2016 Металлорежущий станочный инструмент Сверла Фрезы Резцы Стр.F28

Каталог SUMITOMO 2016 Инструмент металлорежущий Стр. F28 0352 Lab2u

Инструмент ля обгаботк канавок SEC инструмент для обработки торцевых канавок GNDF тип Обработка торцевых канавок GNDF Обработка торцевых канавок ;5Н 4, h Q V 1 Макс. диаметр Миндиаметр / Обрабатываемые диаметры в таблице номенклатуры показывают наружные диаметры торцевых канавок Комплектующие Используйте унюерсальнью пласпиы для точения (широкие канавки). Державки иш нлат.у На рисунках показано правое исполнение f Обозначение Склад Размеры (мм) Обраб. диамегр(мм) Ширма каш (ш) кфшН аг Пластина Винт Момент затяжки (Н-м) Ключ R L h ц f hi Lг 0Dm W GNDF R/L2020K-312-035 20 20 125 20 20 35.6 35 .. 45 3.0 12 GNDF R/L2020K-312-040 20 20 125 20 20 35.6 40 .. 55 3.0 12 GNDF R/L2020K-318-050 20 20 125 20 20 41.6 50 .. 70 3.0 18 GNDF R/L2020K-318-065 20 20 125 20 20 41.6 65 .. 100 3.0 18 GCM N30SS-DD ВХ0520 5.0 LH040 GNDF R/L2020K-318-090 20 20 125 20 20 41.6 90 .. 150 3.0 18 GNDF R/L2020K-318-140 20 20 125 20 20 41.6 140 .. 200 3.0 18 GNDF R/L2020K-318-180 20 20 125 20 20 41.6 180 .. 300 3.0 18 GNDF R/L2020K-418-040 20 20 125 20 20 41.6 40 .. 55 4.0 18 GNDF R/L2020K-423-050 20 20 125 20 20 46.6 50 .. 70 4.0 23 GNDF R/L2020K-423-065 20 20 125 20 20 46.6 65 .. 90 4.0 23 GNDF R/L2020K-423-085 20 20 125 20 20 46.6 85 .. 130 4.0 23 GCM N40SS-DD ВХ0520 5.0 LH040 GNDF R/L2020K-423-125 20 20 125 20 20 46.6 125 .. 200 4.0 23 GNDF R/L2020K-423-180 20 20 125 20 20 46.6 180 .. 300 4.0 23 GNDF R/L2020K-423-280 20 20 125 20 20 46.6 280 ..1000 4.0 23 GNDF R/L2020K-523-050 20 20 125 20 20 46.6 50 .. 70 5.0 23 GNDF R/L2020K-523-065 20 20 125 20 20 46.6 65 .. 90 5.0 23 GNDF R/L2020K-523-085 20 20 125 20 20 46.6 85 .. 130 5.0 23 GCM N50SS-DD ВХ0520 5.0 LH040 GNDF R/L2020K-523-125 20 20 125 20 20 46.6 125 .. 200 5.0 23 GNDF R/L2020K-523-180 20 20 125 20 20 46.6 180 .. 300 5.0 23 GNDF R/L2020K-523-280 20 20 125 20 20 46.6 280 ..1000 5.0 23 GNDF R/L2020K-623-050 20 20 125 20 20 46.6 50 .. 75 6.0 23 GNDF R/L2020K-623-070 20 20 125 20 20 46.6 70 .. 110 6.0 23 GNDF R/L2020K-623-100 20 20 125 20 20 46.6 100 .. 200 6.0 23 GCM N60SS-DD ВХ0520 5.0 LH040 GNDF R/L2020K-623-180 20 20 125 20 20 46.6 180 .. 300 6.0 23 GNDF R/L2020K-623-280 20 20 125 20 20 46.6 280 ..1000 6.0 23 GNDF R/L2525M-312-035 25 25 150 25 25 35.6 35 .. 45 3.0 12 GNDF R/L2525M-312-040 25 25 150 25 25 35.6 40 .. 55 3.0 12 GNDF R/L2525M-318-050 25 25 150 25 25 41.6 50 .. 70 3.0 18 GNDF R/L2525M-318-065 25 25 150 25 25 41.6 65 .. 100 3.0 18 GCM N30SS-CD ВХ0520 5.0 LH040 GNDF R/L2525M-318-090 25 25 150 25 25 41.6 90 .. 150 3.0 18 GNDF R/L2525M-318-140 25 25 150 25 25 41.6 140 .. 200 3.0 18 GNDF R/L2525M-318-180 25 25 150 25 25 41.6 180 .. 300 3.0 18 GNDF R/L2525M-418-040 25 25 150 25 25 41.6 40 .. 55 4.0 18 GNDF R/L2525M-423-050 25 25 150 25 25 46.6 50 .. 70 4.0 23 GNDF R/L2525M-423-065 25 25 150 25 25 46.6 65 .. 90 4.0 23 GNDF R/L2525M-423-085 25 25 150 25 25 46.6 85 .. 130 4.0 23 GCM N40SS-DD ВХ0520 5.0 LH040 GNDF R/L2525M-423-125 25 25 150 25 25 46.6 125 .. 200 4.0 23 GNDF R/L2525M-423-180 25 25 150 25 25 46.6 180 .. 300 4.0 23 GNDF R/L2525M-423-280 25 25 150 25 25 46.6 280 ..1000 4.0 23 GNDF R/L2525M-523-050 25 25 150 25 25 46.6 50 .. 70 5.0 23 GNDF R/L2525M-523-065 25 25 150 25 25 46.6 65 .. 90 5.0 23 GNDF R/L2525M-523-085 25 25 150 25 25 46.6 85 .. 130 5.0 23 fifSM N4f)44-nn ВХ0520 5.0 LH040 GNDF R/L2525M-523-125 25 25 150 25 25 46.6 125 .. 200 5.0 23 wlvl IN U U I II I GNDF R/L2525M-523-180 25 25 150 25 25 46.6 180 .. 300 5.0 23 GNDF R/L2525M-523-280 25 25 150 25 25 46.6 280 ..1000 5.0 23 GNDF R/L2525M-623-050 25 25 150 25 25 46.6 50 .. 75 6.0 23 GNDF R/L2525M-623-070 25 25 150 25 25 46.6 70 .. 110 6.0 23 GNDF R/L2525M-623-100 25 25 150 25 25 46.6 100 .. 200 6.0 23 GCM N60SS-DD ВХ0520 5.0 LH040 GNDF R/L2525M-623-180 25 25 150 25 25 46.6 180 .. 300 6.0 23 GNDF R/L2525M-623-280 25 25 150 25 25 46.6 280 ..1000 6.0 23 Выбирайте державку и пластину с одинаковым значением ширины канавки w) F28
