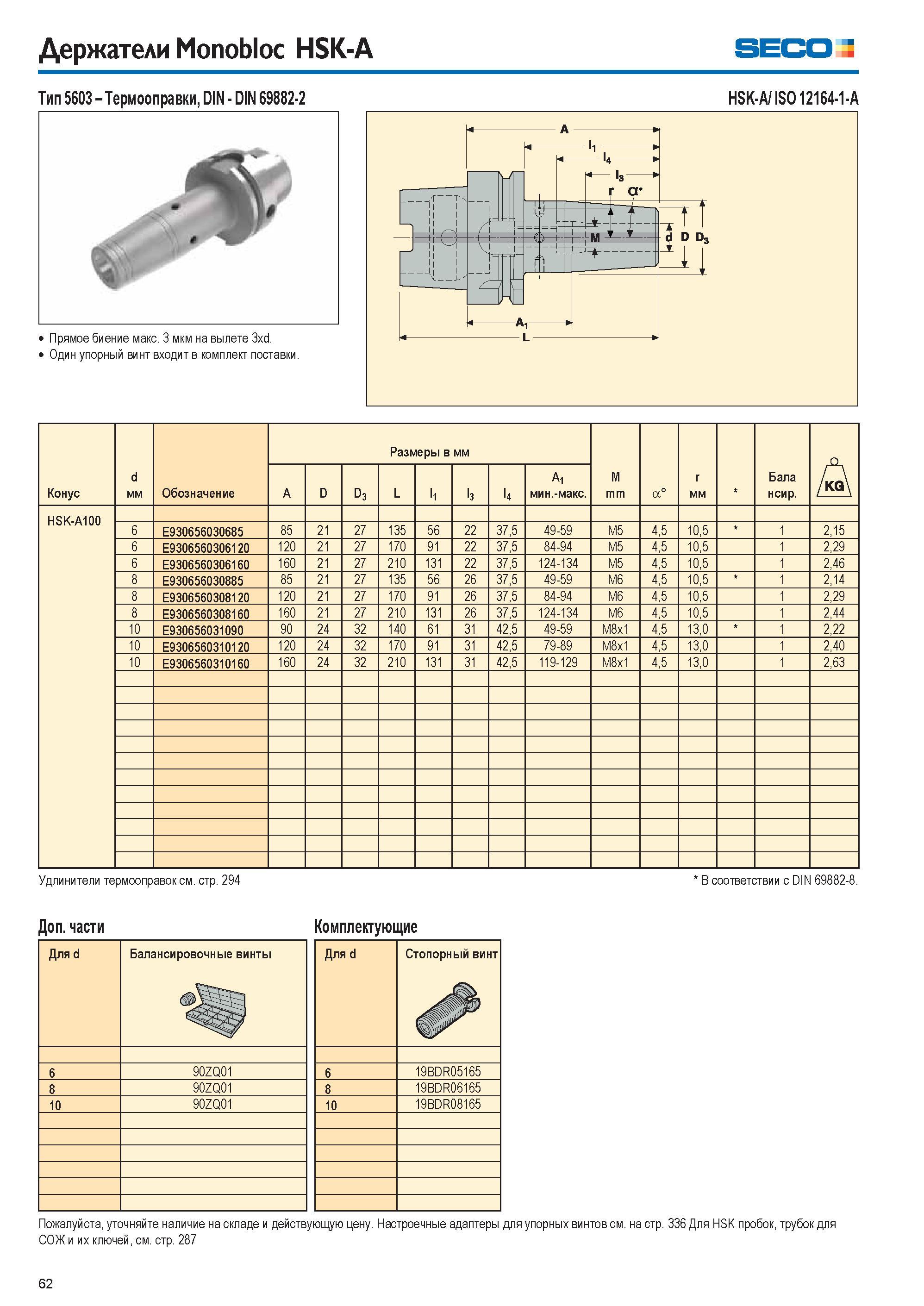

62 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.62

Каталог SECO 2015 Вспомогательный инструмент Стр. 62 0062 Lab2u

Держатели Monobloc HSK-A Seco Тип 5603 -Термооправки, DIN DIN 69882-2 Прямое биение макс. 3 мкм на вылете 3xd. Один упорный винт входит в комплект поставки. HSK-A/ ISO 12164-1-A Конус d мм Обозначение Размеры в мм M mm a° r мм Бала нсир. A A D D3 L I1 l3 l4 A1 мин.-макс. HSK-A100 6 E930656030685 85 21 27 135 56 22 37,5 49-59 M5 4,5 10,5 1 2,15 6 E9306560306120 120 21 27 170 91 22 37,5 84-94 M5 4,5 10,5 1 2,29 6 E9306560306160 160 21 27 210 131 22 37,5 124-134 M5 4,5 10,5 1 2,46 8 E930656030885 85 21 27 135 56 26 37,5 49-59 M6 4,5 10,5 1 2,14 8 E9306560308120 120 21 27 170 91 26 37,5 84-94 M6 4,5 10,5 1 2,29 8 E9306560308160 160 21 27 210 131 26 37,5 124-134 M6 4,5 10,5 1 2,44 10 E930656031090 90 24 32 140 61 31 42,5 49-59 M8x1 4,5 13,0 1 2,22 10 E9306560310120 120 24 32 170 91 31 42,5 79-89 M8x1 4,5 13,0 1 2,40 10 E9306560310160 160 24 32 210 131 31 42,5 119-129 M8x1 4,5 13,0 1 2,63 Удлинители термооправок см. стр. 294 В соответствии с DIN 69882-8. Дополнительные части Комплектующие Для d Балансировочные винты Для d Стопорный винт 6 90ZQ01 6 19BDR05165 8 90ZQ01 8 19BDR06165 10 90ZQ01 10 19BDR08165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287 62
