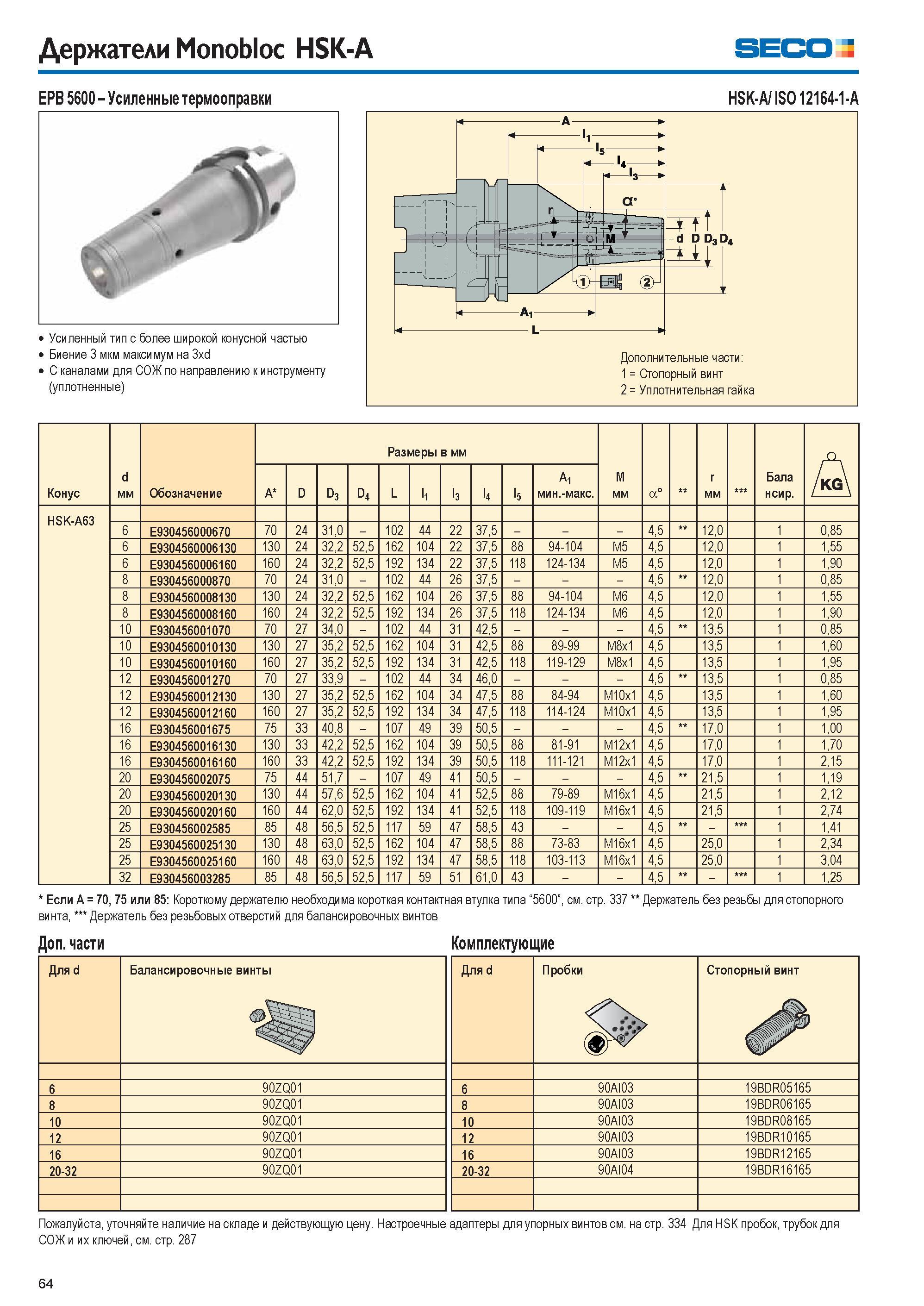

64 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.64

Каталог SECO 2015 Вспомогательный инструмент Стр. 64 0064 Lab2u

Держатели Monobloc HSK-A Seco EPB 5600 Усиленные термооправки Усиленный тип с более широкой конусной частью Биение 3 мкм максимум на 3хd С каналами для СОЖ по направлению к инструменту (уплотненные) HSK-A/ ISO 12164-1-A Дополнительные части 1 = Стопорный винт 2 = Уплотнительная гайка Конус d мм Обозначение Размеры в мм M мм a° r мм Бала нсир. A A D D3 D4 L l1 l3 l4 l5 A1 мин.-макс. HSK-A63 6 E930456000670 70 24 31,0 102 44 22 37,5 4,5 12,0 1 0,85 6 E9304560006130 130 24 32,2 52,5 162 104 22 37,5 88 94-104 M5 4,5 12,0 1 1,55 6 E9304560006160 160 24 32,2 52,5 192 134 22 37,5 118 124-134 M5 4,5 12,0 1 1,90 8 E930456000870 70 24 31,0 102 44 26 37,5 4,5 12,0 1 0,85 8 E9304560008130 130 24 32,2 52,5 162 104 26 37,5 88 94-104 M6 4,5 12,0 1 1,55 8 E9304560008160 160 24 32,2 52,5 192 134 26 37,5 118 124-134 M6 4,5 12,0 1 1,90 10 E930456001070 70 27 34,0 102 44 31 42,5 4,5 13,5 1 0,85 10 E9304560010130 130 27 35,2 52,5 162 104 31 42,5 88 89-99 M8x1 4,5 13,5 1 1,60 10 E9304560010160 160 27 35,2 52,5 192 134 31 42,5 118 119-129 M8x1 4,5 13,5 1 1,95 12 E930456001270 70 27 33,9 102 44 34 46,0 4,5 13,5 1 0,85 12 E9304560012130 130 27 35,2 52,5 162 104 34 47,5 88 84-94 M10x1 4,5 13,5 1 1,60 12 E9304560012160 160 27 35,2 52,5 192 134 34 47,5 118 114-124 M10x1 4,5 13,5 1 1,95 16 E930456001675 75 33 40,8 107 49 39 50,5 4,5 17,0 1 1,00 16 E9304560016130 130 33 42,2 52,5 162 104 39 50,5 88 81-91 M12x1 4,5 17,0 1 1,70 16 E9304560016160 160 33 42,2 52,5 192 134 39 50,5 118 111-121 M12x1 4,5 17,0 1 2,15 20 E930456002075 75 44 51,7 107 49 41 50,5 4,5 21,5 1 1,19 20 E9304560020130 130 44 57,6 52,5 162 104 41 52,5 88 79-89 M16x1 4,5 21,5 1 2,12 20 E9304560020160 160 44 62,0 52,5 192 134 41 52,5 118 109-119 M16x1 4,5 21,5 1 2,74 25 E930456002585 85 48 56,5 52,5 117 59 47 58,5 43 4,5 1 1,41 25 E9304560025130 130 48 63,0 52,5 162 104 47 58,5 88 73-83 M16x1 4,5 25,0 1 2,34 25 E9304560025160 160 48 63,0 52,5 192 134 47 58,5 118 103-113 M16x1 4,5 25,0 1 3,04 32 E930456003285 85 48 56,5 52,5 117 59 51 61,0 43 4,5 1 1,25 Если A = 70, 75 или 85 Короткому держателю необходима короткая контактная втулка типа “5600”, см. стр. 337 Держатель без резьбы для стопорного винта, Держатель без резьбовых отверстий для балансировочных винтов Дополнительные части Комплектующие Для d Балансировочные винты Для d Пробки Стопорный винт 6 90ZQ01 6 90AI03 19BDR05165 8 90ZQ01 8 90AI03 19BDR06165 10 90ZQ01 10 90AI03 19BDR08165 12 90ZQ01 12 90AI03 19BDR10165 16 90ZQ01 16 90AI03 19BDR12165 20-32 90ZQ01 20-32 90AI04 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 334 Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287 64
