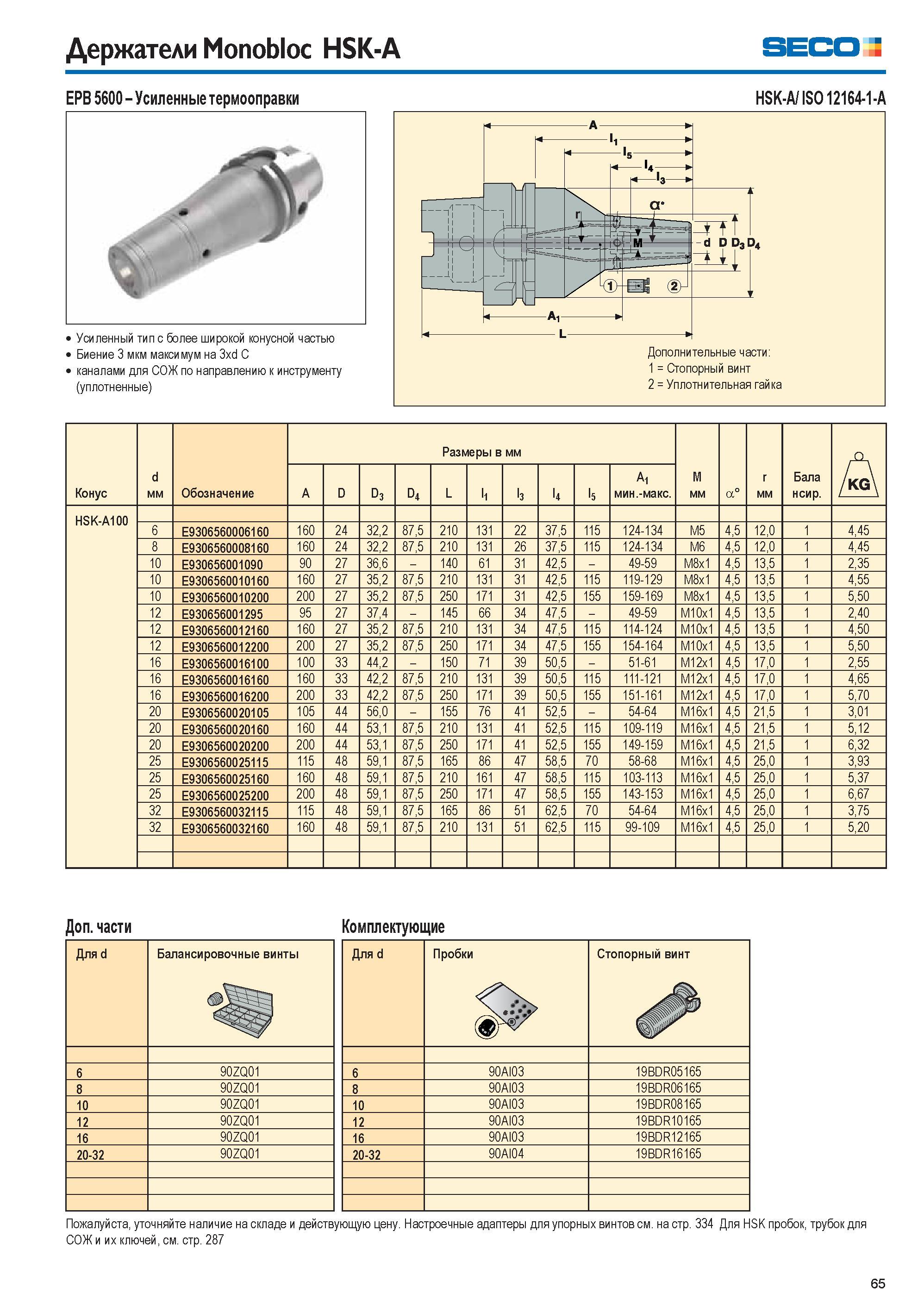

Держатели Monobloc HSK-A Seco EPB 5600 Усиленные термооправки Усиленный тип с более широкой конусной частью Биение 3 мкм максимум на 3хd С каналами для СОЖ по направлению к инструменту (уплотненные) HSK-A/ ISO 12164-1-A Дополнительные части 1 = Стопорный винт 2 = Уплотнительная гайка Конус d мм Обозначение Размеры в мм M мм a° r мм Бала нсир. A A D D3 D4 L l1 l3 l4 l5 A1 мин.-макс. HSK-A100 6 E9306560006160 160 24 32,2 87,5 210 131 22 37,5 115 124-134 M5 4,5 12,0 1 4,45 8 E9306560008160 160 24 32,2 87,5 210 131 26 37,5 115 124-134 M6 4,5 12,0 1 4,45 10 E930656001090 90 27 36,6 140 61 31 42,5 49-59 M8x1 4,5 13,5 1 2,35 10 E9306560010160 160 27 35,2 87,5 210 131 31 42,5 115 119-129 M8x1 4,5 13,5 1 4,55 10 E9306560010200 200 27 35,2 87,5 250 171 31 42,5 155 159-169 M8x1 4,5 13,5 1 5,50 12 E930656001295 95 27 37,4 145 66 34 47,5 49-59 M10x1 4,5 13,5 1 2,40 12 E9306560012160 160 27 35,2 87,5 210 131 34 47,5 115 114-124 M10x1 4,5 13,5 1 4,50 12 E9306560012200 200 27 35,2 87,5 250 171 34 47,5 155 154-164 M10x1 4,5 13,5 1 5,50 16 E9306560016100 100 33 44,2 150 71 39 50,5 51-61 M12x1 4,5 17,0 1 2,55 16 E9306560016160 160 33 42,2 87,5 210 131 39 50,5 115 111-121 M12x1 4,5 17,0 1 4,65 16 E9306560016200 200 33 42,2 87,5 250 171 39 50,5 155 151-161 M12x1 4,5 17,0 1 5,70 20 E9306560020105 105 44 56,0 155 76 41 52,5 54-64 M16x1 4,5 21,5 1 3,01 20 E9306560020160 160 44 53,1 87,5 210 131 41 52,5 115 109-119 M16x1 4,5 21,5 1 5,12 20 E9306560020200 200 44 53,1 87,5 250 171 41 52,5 155 149-159 M16x1 4,5 21,5 1 6,32 25 E9306560025115 115 48 59,1 87,5 165 86 47 58,5 70 58-68 M16x1 4,5 25,0 1 3,93 25 E9306560025160 160 48 59,1 87,5 210 161 47 58,5 115 103-113 M16x1 4,5 25,0 1 5,37 25 E9306560025200 200 48 59,1 87,5 250 171 47 58,5 155 143-153 M16x1 4,5 25,0 1 6,67 32 E9306560032115 115 48 59,1 87,5 165 86 51 62,5 70 54-64 M16x1 4,5 25,0 1 3,75 32 E9306560032160 160 48 59,1 87,5 210 131 51 62,5 115 99-109 M16x1 4,5 25,0 1 5,20 Дополнительные части Для d Балансировочные винты 6 90ZQ01 8 90ZQ01 10 90ZQ01 12 90ZQ01 16 90ZQ01 20-32 90ZQ01 Комплектующие Для d Пробки ( 5 Стопорный винт 6 90AI03 19BDR05165 8 90AI03 19BDR06165 10 90AI03 19BDR08165 12 90AI03 19BDR10165 16 90AI03 19BDR12165 20-32 90AI04 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 334 Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287 65
