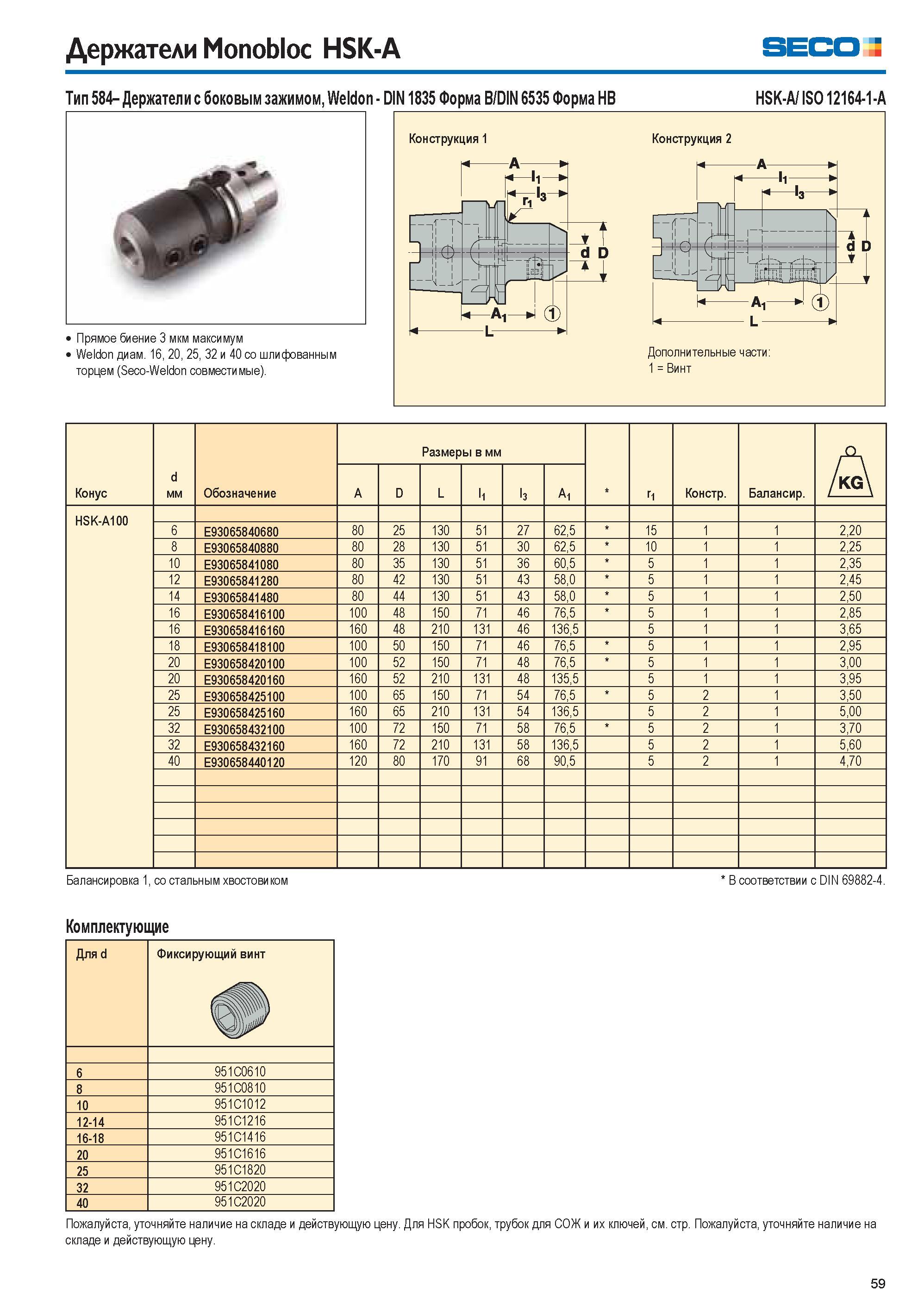

Держатели Monobloc HSK-A Seco Тип 584- Держатели с боковым зажимом, Weldon DIN 1835 Форма B/DIN 6535 Форма HB HSK-A/ ISO 12164-1-A Конструкция 1 Прямое биение 3 мкм максимум Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем (Seco-Weldon совместимые). 2Конструкция 2 Дополнительные части 1 = Винт Конус d мм Обозначение Размеры в мм Г1 Констр. Балансир. А D L l1 l3 A1 HSK-A100 6 E93065840680 80 25 130 51 27 62,5 15 1 1 2,20 8 E93065840880 80 28 130 51 30 62,5 10 1 1 2,25 10 E93065841080 80 35 130 51 36 60,5 5 1 1 2,35 12 E93065841280 80 42 130 51 43 58,0 5 1 1 2,45 14 E93065841480 80 44 130 51 43 58,0 5 1 1 2,50 16 E930658416100 100 48 150 71 46 76,5 5 1 1 2,85 16 E930658416160 160 48 210 131 46 136,5 5 1 1 3,65 18 E930658418100 100 50 150 71 46 76,5 5 1 1 2,95 20 E930658420100 100 52 150 71 48 76,5 5 1 1 3,00 20 E930658420160 160 52 210 131 48 135,5 5 1 1 3,95 25 E930658425100 100 65 150 71 54 76,5 5 2 1 3,50 25 E930658425160 160 65 210 131 54 136,5 5 2 1 5,00 32 E930658432100 100 72 150 71 58 76,5 5 2 1 3,70 32 E930658432160 160 72 210 131 58 136,5 5 2 1 5,60 40 E930658440120 120 80 170 91 68 90,5 5 2 1 4,70 Балансировка 1, со стальным хвостовиком В соответствии с DIN 69882-4. Комплектующие Для d Фиксирующий винт 6 951C0610 8 951C0810 10 951C1012 12-14 951C1216 16-18 951C1416 20 951C1616 25 951C1820 32 951C2020 40 951C2020 Пожалуйста, уточняйте наличие на складе и действующую цену. Для HSK пробок, трубок для СОЖ и их ключей, см. стр. Пожалуйста, уточняйте наличие на складе и действующую цену. 59
